1、802.1Q VLAN基本概念解释
1）VLAN ID(VID)
VLAN标识。

2）Untagged报文

不带tag的报文。

3）VLAN-tagged报文
带有tag，并且VID字段不为0的报文。

4）Priority-tagged报文
带有tag，但VID字段为0的报文。

5）Port VLAN ID(PVID)
为端口收到的untagged报文或者priority-tagged报文提供VID。

6）Tagged Frames

带有vlan id和priority标记的报文，一般数据包的长度在64到1518bytes， 对于带有tag标记的报文，最大长度为1522bytes。

2、S1908+支持的VLAN规格

S1908+支持的VLAN遵循IEEE802.1Q标准，最多支持4094个VLAN(VLAN ID 1-4094)，其中VLAN 1是不可删除的默认VLAN。

3、支持的802.1QVLAN端口模式

1）Untagged port（access link）
通常，untagged端口用于连接主机或者终端设备；报文在离开untagged端口时tag标记会被剥离； 一个端口可同时属于多个vlan的untagged端口。

2）Tagged port（Trunk link）

能同时承载多个vlan数据的端口。

4、802.1Q VLAN转发规则介绍

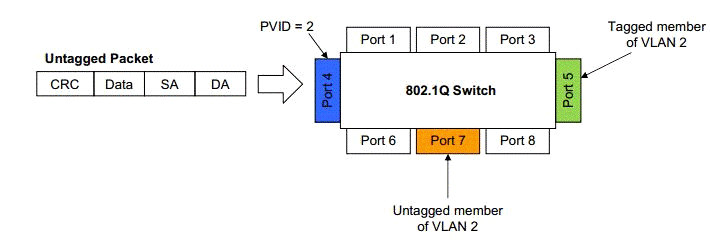

1）转发不带802.1P / 802.1Q标记的 Untagged报文

转发前：

端口4的PVID为2，端口默认802.1p优先级为0，到达端口4的untagged报文会被添加vid=2/priority = 0的tag；
端口5为vlan 2的tagged端口，报文在端口5以tagged方式转发；

端口7为vlan 2的untagged端口，报文在端口7以untagged方式转发；

802.1P tagged 报文转发规则与802.1Q tagged 报文一样。

转发后：
报文在离开端口7后并没改变，保持原样；
报文在离开端口5后被添加了一个vid=2的tag，
并且添加的vid与入端口4的PVID有关。

2）转发带802.1P / 802.1Q标记的Tagged报文

转发前：
端口4收到的报文为一个含有vid=2/priority=0的tagged报文；
端口5为vlan 2的tagged端口，端口7为vlan 2的untagged端口；
收到的报文将分别转发到端口7和端口5。

转发后：
tagged报文在离开端口5时并未改变，保持原样；
tagged报文在离开端口7时，tag标记被剥离；

5、一个端口可以同时属于多个vlan的untagged端口吗？

一个端口可以同时属于多个vlan的untagged端口，只是此时当该端口收到一个untagged报文时，会根据该端口的PVID来做转发，例如，端口1同时属于vlan1，vlan4，vlan5的

untagged端口，端口1的PVID设置为4，那么当端口收到一个untagged报文时会基于vlan4来转发该报文。

查看和修改PVID

【web页面】

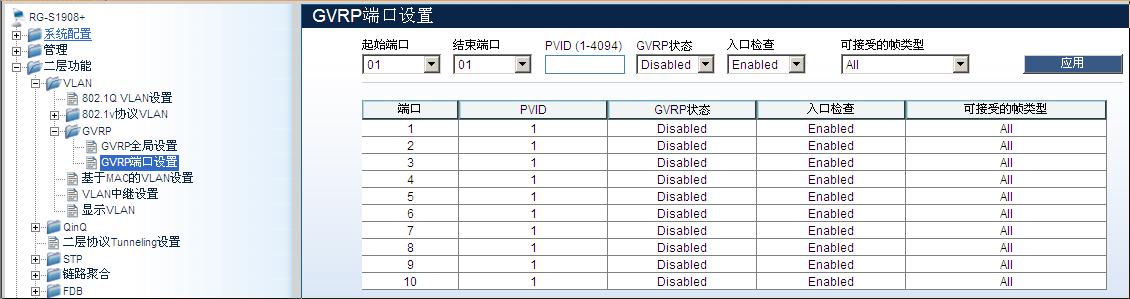

WEB界面上可以通过点击“二层功能 》VLAN 》GVRP 》GVRP端口设置”查看和修改PVID

【CLI命令行】

CLI上执行命令“show port_vlan”查看相同信息

===========
RG-S1908+:15#show port_vlan

Command: show port_vlan

PortPVID GVRP Ingress Checking Acceptable Frame Type

------- ---- -------- ---------------- ---------------------------

1 1 Disabled EnabledAll Frames

2 2 Disabled EnabledAll Frames

3 2 Disabled EnabledAll Frames

4 1 Disabled EnabledAll Frames

5 1 Disabled EnabledAll Frames

6 1 Disabled EnabledAll Frames

7 1 Disabled EnabledAll Frames

8 1 Disabled EnabledAll Frames

9 1 Disabled EnabledAll Frames

10 1 Disabled EnabledAll Frames

Total Entries : 10

=============

6、如果需要将一个端口加入多个vlan是否有简单的配置方法？

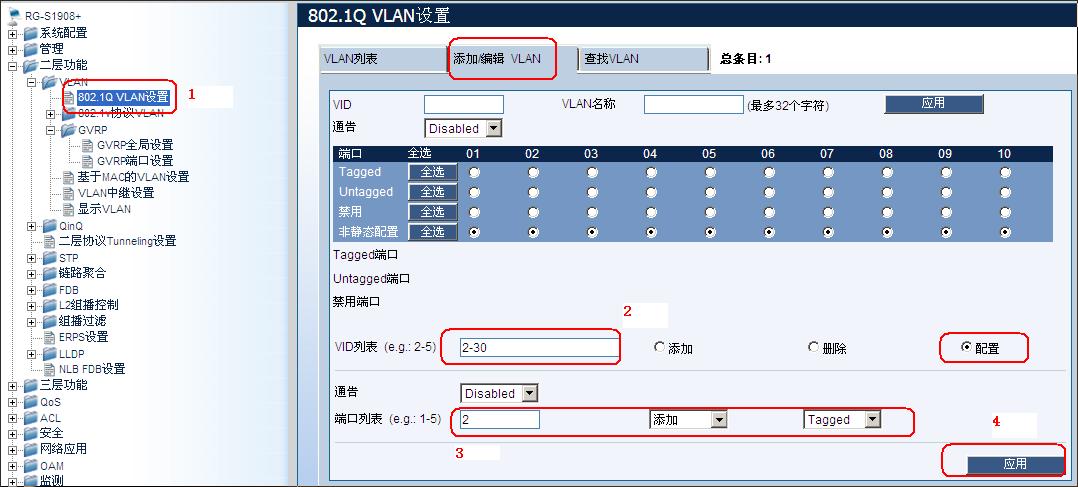

在vlan配置页面有批量配置的界面，例如我们需要将端口2以tagged端口加入到vlan2-vlan30，可以通过如下步骤配置。

1）点击“二层功能 》802.1Q VLAN设置 》添加编辑 VLAN”进入VLAN编辑页面

2）在VID列表中填入需要配置的VLAN的VID，并点击配置

3）在端口列表中填入要配置的端口号，选择要执行的动作是添加还是删除，同时指明添加/删除的端口模式（tagged/untagged）

【web页面】

【CLI命令行】

在CLI上执行命令“config vlan vlanid 2-30 add tagged 2”可以达到类似效果。
