一. PoE配置命令介绍

1. 设置PoE系统总功耗

config poe system power_limit <value 20-125> //系统默认为125瓦

2. 设置PoE端口参数

1）config poe ports 1 state enable //开启端口PoE功能

2）config poe ports 1 priority critical //配置端口供电优先级，支持三种优先级，从高到低依次是：critical，high，low

3）config poe ports 1 power_limit user_define <value 1000-15400> //管理员自定义端口的PoE最大功率

4）config poe ports 1 power_limit class_based //设置端口的最大功率基于class_limit来判定，也可以叫做自动模式。

3. 查看PoE系统信息

RG-S2312G-P:4#show poe system

Command: show poe system

PoE System Information

---------------------------------------------------

Power Limit : 125(Watts) //系统设置的最大总功耗

System Total Power Consumption : 0(Watts) //系统当前消耗的总功耗

System Power Remained : 130(Watts) //系统当前剩余的总功耗

Power Disconnection Method : Deny Low Priority Port //当所有PD设备的总功耗超出了系统设置的最大功耗时，PoE系统断开PD设备供电的方式，按照优先级断
开，端口优先级低的先断开，如果优先级相同，则首先端口端口号大的。目前S2300G-P只支持该模式

If System Power Remained is no more than 17W (Power Guard Band), then there

might be no additional port supplied with power.

4.查看端口PoE设置

RG-S2312G-P:4#show poe ports 1

Command: show poe ports 1

Port State Priority Power Limit(mW)

Class Power(mW) Voltage(decivolt) Current(mA)

Status

===============================================================================

1 Enabled Critical ---(Class-based)

0 0 0 0

OFF : Interim state during line detection

二. PoE故障排查

故障现象：

某PD设备连接S2300G-P后，PoE系统无法为该PD设备供电，交换机PoE指示灯为黄色长亮。

故障可能原因：

1. 端口PoE功能没有启用。

2. PD设备所需功率超出了端口设置的最大功率，如果端口Power_limit设置是Class-based，那么端口支持的最大功率是15.4W。

3. 当前系统PoE剩余的功率不足以为新接入的PD设备提供供电。

4. 受电PD设备只支持通过数据线（1.2.3.6）供电，不支持通过空闲线（4.5.7.8）供电。注：当前S2300G-P只支持通过空闲线供电。

5. 受电PD设备为非标准PD，即没有遵循IEEE802.3af。

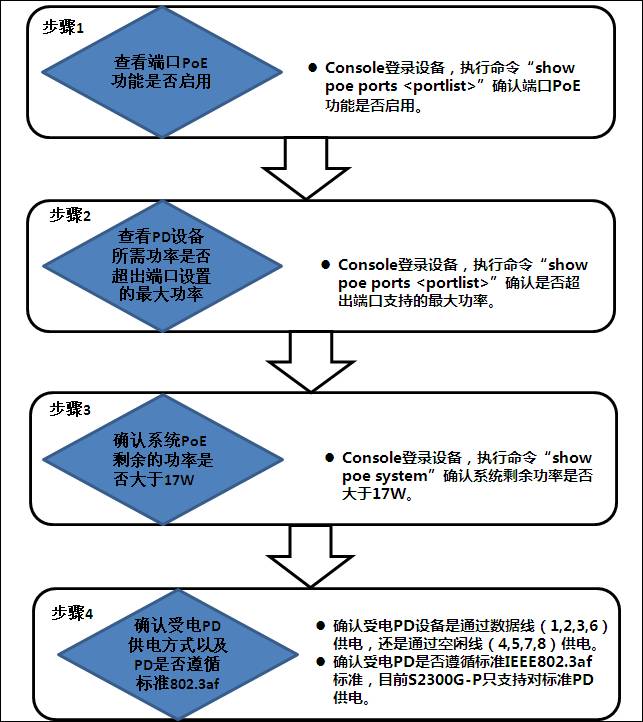

故障处理流程：

故障处理步骤：

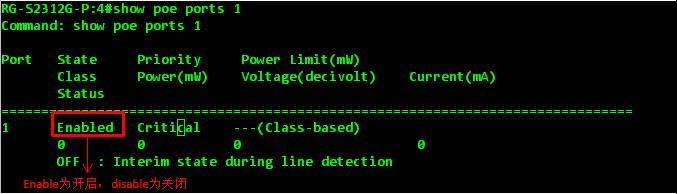

1. 确认端口PoE功能是否启用，执行如下命令：show poe ports <portlist>

如果端口PoE功能未启用，执行命令“config poe ports <portlist> state enable”开启端口PoE功能。

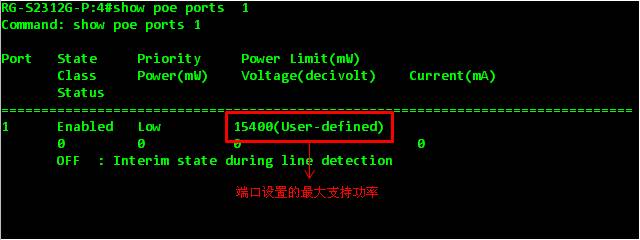

2. 确认PD设备所需功率是否超出了端口设置的最大功率，如果端口Power_limit设置是Class-based，那么端口支持的最大功率是15.4W

执行如下命令查看：show poe ports <portlist>

目前端口支持的最大功率为15.4w，如果PD设备需要的功率大于该值，则PoE系统无法为该PD设备供电，当前S2300G-P只支持PoE,不支持PoE+。如果
PD设备所需功率没有超出15。4w，用户可以通过命令“config poe ports 1 power_limit user_define <value 1000-15400>”设置适合PD设备的功率。

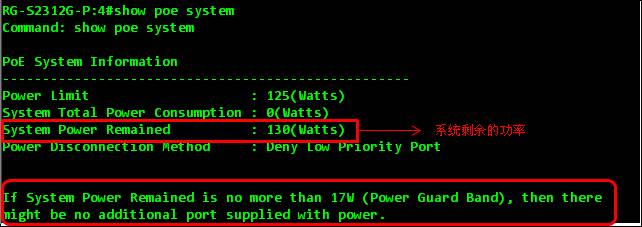

3. 确认当前系统PoE剩余的功率是否不足以为新接入的PD设备提供供电

执行如下命令查看系统剩余功率：show poe system

如果出现系统剩余功率不足情况，用户可以通过命令“config poe ports <portlist> priority critical”将连接关键PD设备的端口的PoE优先级调高，
以确保关键PD设备供电正常。

4. 确认PD设备支持的供电方式，支持通过数据线（1.2.3.6）供电，还是支持通过空闲线（4.5.7.8）供电，还是两者都支持。
注：当前S2300G-P只支持通过空闲线供电。
一般情况来说，遵循IEEE802.3af标准的PD设备都是可以同时支持通过数据线和空闲线供电的。

5. 确认受电PD设备是否为非标准PD，即没有遵循IEEE802.3af，目前S2300G-P只支持为标准的PD设备供电。

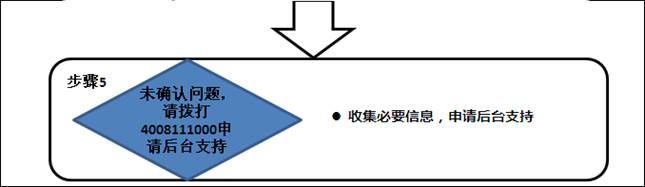

6. 如果经以上步骤后，问题仍然无法定位，请收集如下信息，然后拨打4008111000申请后台支援并传回收集的信息。

1）S2300G-P的配置文件
2）PD设备连接的端口
3）PD的设备PoE供电规格（支持的PoE类型，电压，功率规格等。。。）
4）执行如下show命令,然后将打印的信息收集。
show poe system
show poe ports <portlist>
show log
