功能简介：

在项目中，RG-OAS系统产品是硬件形式，上架加电后自动运行，无需人工干预。RG-OAS设备与被管资源满足路由可达即可。

维护人员维护被管服务器或者网络设备时，维护工作站与RG-OAS系统之间路由可达。

一、组网要求

物理旁路部署，不需要在被管理设备上安装代理程序；不改变原有的网络拓扑结构，不更改用户网络设备上的配置，不影响任何业务数据流，可迅速完成部署。

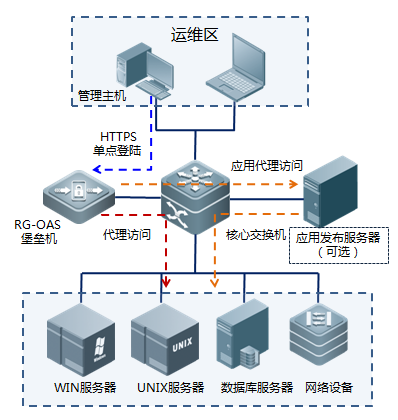

二、组网拓扑

说明：应用发布服务器的部署为可选部署，根据用户需要管理资源所决定的；

系统接入用户网络中的方式是旁路，仅需要为系统分配一个IP，并确保该地址与需要运维的主机IP可达，协议可访问。

Ø不需要在被管理设备上安装代理程序

Ø不改变原有的网络拓扑结构

Ø不更改用户网络设备上的配置

Ø不影响任何业务数据流

三、配置要点

1、设备上电启动；

2、确认授权；

3、登陆设备；

4、确认系统时间；

5、网卡及路由配置；

四、配置步骤

步骤一、设备上架启动

RG-OAS系统设备硬件上架加电开启后，即自动运行；硬件信息检查可参考：典型场景配置指导 >> 实施前准备 >> 设备软硬件检查 >> 硬件信息检查；

步骤二、确认授权

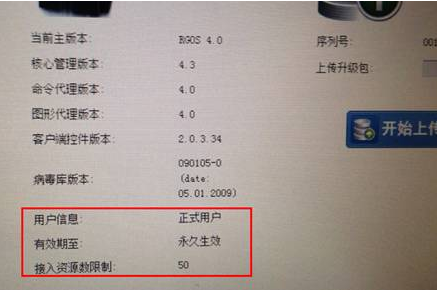

1、正式销售设备，可直接登录设备，检查授权的正确性和可添加资源的点数；

2、测试设备，需要在登陆页面>>系统更新 中将授权导入，才可登陆设备；

关于正式、测试授权介绍、授权导入详见：日常维护>>License许可申请及导入 章节；

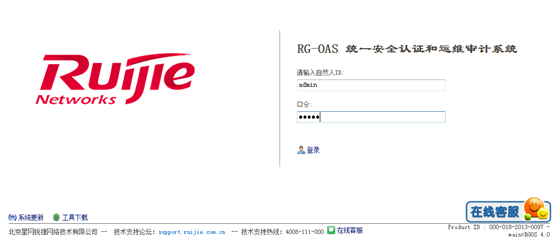

步骤三、登陆设备

RG-OAS系统初始管理口为ETH0，管理地址为：https://192.168.1.1

RG-OAS系统设备上架加电后，访问管理地址，采用系统管理员账号：admin；默认口令：admin（默认）

说明：备份管理IP为板载最右边电口：192.168.2.90

步骤四、确认系统模式

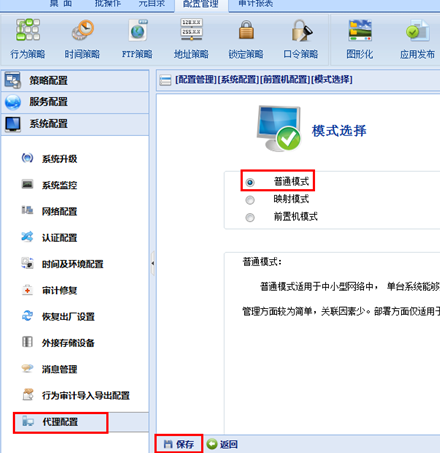

设备出厂默认模式就为普通模式，可适用于单台旁路模式的部署。但为了避免售前测试设备仍保留原有配置，所以我们还需要检查下设备模式是否正确。

保存后提示模式保存成功

步骤五、调整系统时间

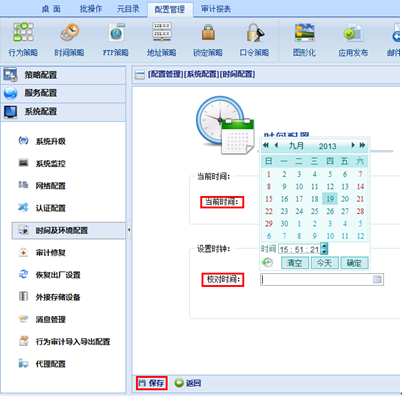

配置管理>>系统配置>>时间及环境配置 确认“当前时间”是否正确，如果不正确，就需要马上校准时间，确认后续审计时间的准确性；

步骤六、网卡及路由配置

此时需要根据前期规划为OAS配置网卡和路由，保证接入网络后，OAS可以与运维段和设备段都可达；

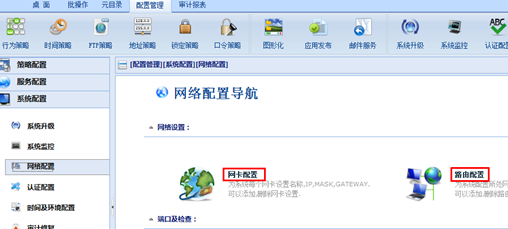

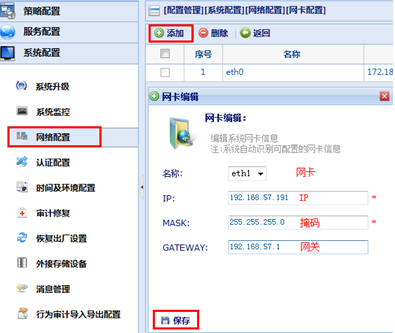

1、配置管理>>系统配置>>网络配置>>网卡配置

本案例，在网卡eth1添加IP：192.168.57.191、掩码：255.255.255.0和网关：192.168.57.1；

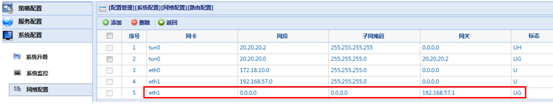

2、配置管理>>系统配置>>网络配置>>路由配置

五、功能验证

通过系统监控、各服务和联通性检查，确保OAS运行正常，确保初始化成功。

1、系统监控

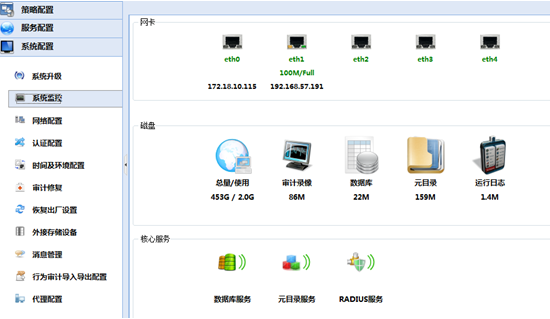

登陆 系统配置>>系统监控，检查网卡状态、磁盘状态和核心服务是否均正常；

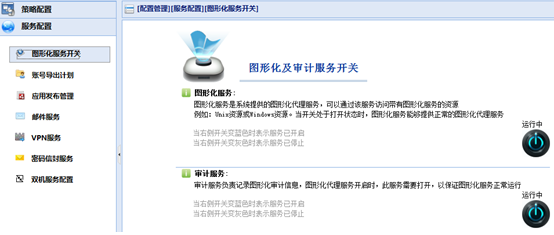

2、图形化服务

确认图形化服务、审计服务确认为“运行中”

3、检查运维端和服务器/设备端网络联通性

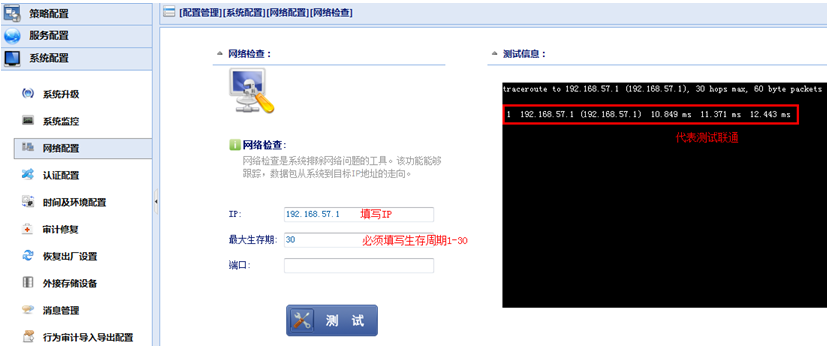

· ping测试：

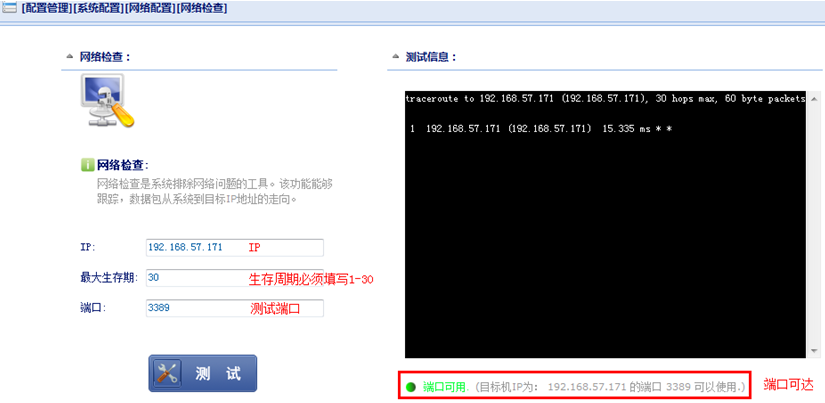

· 端口测试：
