说明：IPSEC第一阶段总共有2种模式，分为主模式和野蛮模式，野蛮模式一般用于FQDN环境，此章主要讲主模式环境下的排查


主模式状态通过命令show crypto isakmp sa查看，状态机总共有以下4种类型：

0）IKE_IDLE：表示第一阶段建立成功

1）总部没有显示状态机，分支状态为MM_SI1_WR1, MM_SA_SETUP

2）总部状态MM_SR2_WI3, MM_VERIFY，分支状态MM_SI2_WR2, MM_KEY_EXCH

3）总部状态MM_SR2_WI3, MM_VERIFY，分支状态MM_SI3_WR3, MM_KEY_EXCH

4）总部状态为IKE_IDLE,分支状态是 MM_SI3_WR3, MM_VERIFY（分支没开启身份验证）


【IPSEC状态机扩展小知识2】IKE第一阶段主模式6个报文状态对应的含义：
①MM表示主模式 ，AG表示快速模式
②SI表示发送方发送的报文（I代表分支，S代表发送）
③SR表示接收方发起的报文（R代表总部）
④WI表示等待发起方发送的报文（W代表等待）
⑤WR表示等待接收方发送的报文


1、总部没有显示状态机，分支状态为MM_SI1_WR1, MM_SA_SETUP

如果show crypto isakmp sa命令显示此状态，表示分支显示发出了第1个协商报文，正在等待总部第1个回应报文（故障停留在第1、2个报文）
出现此状态可能原因如下：
1）总部和分支的连通性异常
2）总部的接口没调用crypto map
3）总部和分支的policy策略不匹配
对应解决方案：
1）参见“流表状态定位方法-总部没有收到流表方式”处理

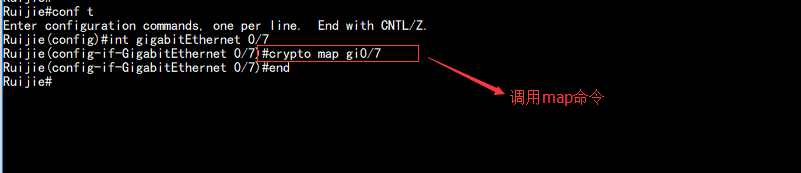

2）总部对应外网口调用crypto map，确保总部VPN配置生效

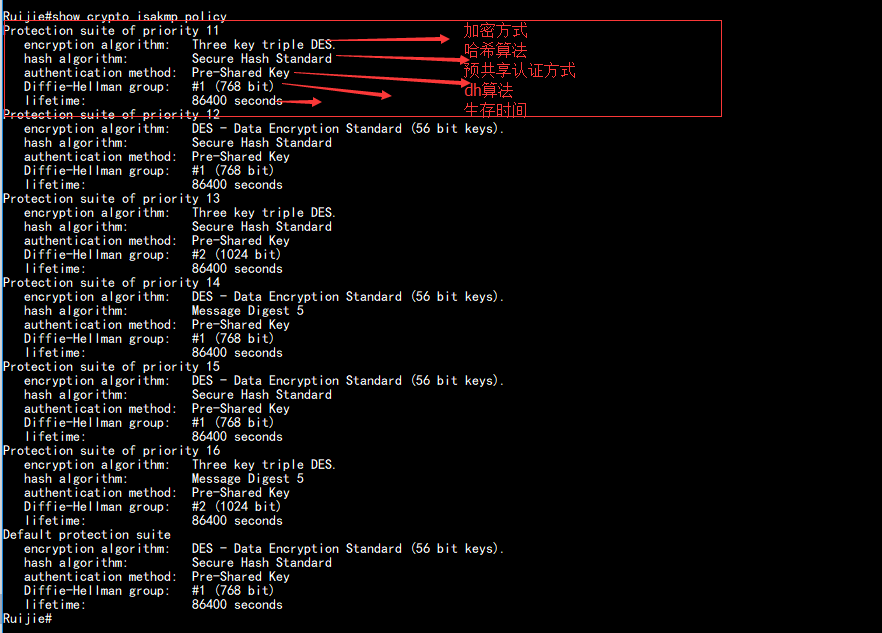

3）检查总部和分支的policy策略，保证总分部至少有其中一个策略集匹配（设备默认共有7个policy，正常情况下总分部只要匹配上其中一个即可正常建立第一阶段】


2、总部状态MM_SR2_WI3, MM_VERIFY，分支状态MM_SI2_WR2, MM_KEY_EXCH

如果show crypto isakmp sa命令显示此状态，表示分支发送了第2个请求报文，等待总部的第2个回应报文，同时总部发送了第2个回应报文，等待分支第3个请求报文，（故障停留在第3、4个报文）

出现此状态可能原因如下：
1）Show log:提示”Cannot get pre-shared keys for peer”，说明分支预共享密钥没有配置
2）运营商过滤
对应解决方案：
1）分支重新配置预共享密钥

2）联系运营商处理


3、总部状态MM_SR2_WI3, MM_VERIFY，分支状态MM_SI3_WR3, MM_KEY_EXCH
如果show crypto isakmp sa命令显示此状态，表示分支发送了第3个请求报文，等待总部的第3个回应报文，同时总部发送了第2个回应报文，等待分支的第3个请求报文（故障停留在5、6个报文阶段）
出现此状态可能原因如下：
1）总部和分支预共享密钥不一致
2）运营商环境过滤
对应解决方案：
1）分支打开debug crypto isakmp：日志可以看到“failed its sanity check or is malformed”信息，检查总部和分支的预共享密钥或者重新配置（crypto isakmp key 0/7:0表示加密前的秘钥，7表示加密后的秘钥）

2）联系运营商处理


4、总部状态为IKE_IDLE,分支状态是 MM_SI3_WR3, MM_VERIFY（分支没开启身份验证）
如果show crypto isakmp sa命令显示此状态，表示总部已经发送了第3个回应报文，分支收到总部的第3个回应报文后交由出错
出现此状态可能原因如下：
总部配置了FQDN身份验证，分支没开启FQDN
对应解决方案：分支开启FQDN
总部关键配置如下：
self-identity fqdn zongbu     //注释：总部给自己命名为zongbu
crypto isakmp mode-detect     //注释：总部配置为自动协商模式，分支如果是野蛮模式，则总部也为野蛮，完全取决于分支的模式
分支关键配置如下：
crypto isakmp key 7 1235101b400424 hostname zongbu     //注释：分支采用hostname指向总部的名称：zongbu
crypto map Gi0/3 1 ipsec-isakmp
 set peer   zongbu   //注释：分支这里不指定总部的IP地址，而是指定总部的名称：zongbu
 set autoup
 set exchange-mode aggressive                                               //注释：分支建议采用野蛮模式，否则有可能会建立不成功
③说明：总部配置了fqdn，总部在第一阶段协商的时候会携带该id给对端分支，分支在收到该协商报文的时候，会去校验该身份id，这时候就必须去更改分支的配置了，所以必须注意：Web上配置，会提示必须分支配置上对端id，这里的对端id就是总部的fqdn，在新版本中配置上对端id，其默认就会将协商模式更改为野蛮模式
