1、什么是RG-RCC

       RG-RCC解决方案是锐捷网络专门解决一直以来传统计算机教室普遍使用的是独立运算的个人终端PC。但是，随云计算技术的成熟和客户日益增多的问题，胖客户端 PC 并不是当下最理想的解决方案。

       RCC(Ruijie Cloud Class)云课堂是根据不断整合和优化校园机房设备的工作思路，结合普教广大学校的实际情况编制的新一代计算机教室建设方案。每间教室只需一台云课堂主机设备，便可获得几十台性能超越普通PC机的虚拟机，这些虚拟机通过网络交付给云课堂终端，学生便可体验生动的云桌面环境。云课堂可按照课程提供丰富多彩的教学系统镜像，将云技术和教育场景紧密结合，实现教学集中化，管理智能化，维护简单化，将计算机教室带入云的时代！

       结构上RG-RCC主要由3大部分构成：

       1、云主机：即RG-RCD 6000，支持60个虚拟机同时并发运行

       2、云终端：RG-RAIN100输入、输出和显示功能替代传统PC主机

       3、教学软件：RG-ClassManager教学软件

2、RG-RCC云课堂组件有哪些

                            各个组件之间关联，请参考典型组网模式

3、RG-RCD 6000说明

RG-RCD6000：云课堂主机，高性能桌面虚拟化主机，可提供60并发教学桌面；

Ø    性能高CPU和内存、可并发分发60个虚拟云桌面供学生使用；

Ø    内置系统是锐捷网络公司独立优化过的Linux系统，可以隔离windows多种病毒、优化内核对对比于windows更为稳定可靠，增强安全性和稳定性；

Ø    使用web网页管理，简单方便；

Ø    可以制作出不同类型的操作系统，对异构系统有很好的兼容性。比如Linux家族、Windows家族、BSD家族、Solaris家族等等；

Ø    可集中管理学生桌面，所有的云桌面布局完全一样，对程序可控，下次重新上课桌面恢复至初始保存的镜像，极大的减少了实验室管理员的维护量；

Ø    开放模式下，学生可以根据需要进行自主选择需要的镜像课件，实现教学多样化；

4、RG-RAIN100说明

RG-Rain100：云课堂终端，学生云终端设备，内嵌操作系统和云主机学生端和多媒体教学管理客户端软件。使用千兆网络与云课堂主机相连，通过显示器输出云主机推送的教学桌面；

云课程终端小盒子，硬件为X86架构有内存、CPU、硬盘；

安装学生客户端连接RCD6000，请求桌面云；

连接键盘、鼠标、显示器代替传统PC；

具有功耗小、体积小、和传统PC一样丰富的接口外设并且云终端

单纯运行桌面和外设操作和交付的流量，CPU运算和存储都在远端的RCD6000上，可实现终端0故障等优势；

5、RG-ClassManager 1.0云课堂多媒体教学管理软件组成

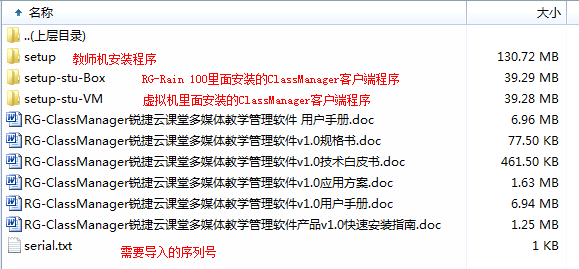

RG-ClassManager多媒体教学管理软件由加密狗和光盘组合而成：



注意：光盘内置软件加密的，必须和加密狗、序列号是配套使用，不能将某个客户的光盘内容用于给其他客户安装，否则可能出现软件无法使用问题。

6、RG-RCD 6000硬件架构

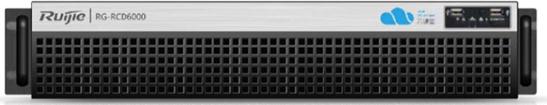

前置面板：1、开机键 2、两个USB2.0的接口 3、Switch ID口（用于在机房内多台RG-RCD6000堆叠，使用该按钮进行定位设备）4、网口指示灯 5、风扇指示灯

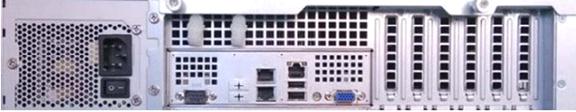

后置面板：1、电源开关和电源、接口串口线，公头波特率115200  2、2个千兆数据通信口(主地址/备地址)  3、BMC口  4、2个USB2.0接口 5、VGA显示器输出口

RG-RAIN 100硬件架构：

1、内置嵌入式操作系统和云课堂学生端程序、RG-ClassManager学生端程序

2、CPU E240，1G内存，8G闪存，1千兆口，1个VGA口、4个USB2.0接口，2个音频输入输出口

7、RG-RCC-Center软件组成

1、RG-RCC Center：云课堂集中管理平台，集中管理多套RCD6000；

2、是一款软件，集中进行管理多台RCD主机，可实现不同RCD课程镜像同步，迁移等功能；

3、实现镜像和课程统一分发管理；

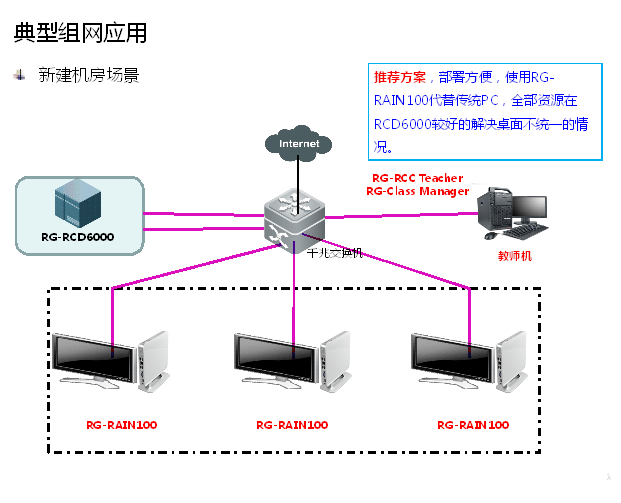

8、典型组网模式

1、使用RG-Rain100代替传统PC主机，更易于维护和降低能耗；简单干净的系统极大提高了使用的稳定性，学生端调用的硬件资源采用UCD的资源减轻客户端的硬件投入。

2、学生每次实验结束都还原成一个干净的系统，简单管理、便于维护实现了集中管控；

3、解决了学生自主选择操作的盲目性，使用教师端可以统一管理学生界面和进入的操作系统类型；



9、RCD6000是否需要授权

      不需要额外授权，根据RCD型号，对于可支持的接入终端数量有限制，RG-RCD 6000最大支持的并发学生数目为60个（额外赠送5个），默认授权也不能扩充。其他RCD3000和RCD4500授权方式类似。

       云课堂方案中classmanager组件需要授权。CM1.0使用加密狗，CM2.0使用文件授权。



10、RG-RCD6000云主机支持多少种操作系统种类

目前RG-RCD云主机支持多少种操作系统类型：

Windows家族：包括桌面版windows XP、windows vista 、windows 7、服务器版 windows server 2000 、windows server 2003 、windows server 2008、windows server 2008 R2 、

Linux家族：RedHat系列、SUSE序列、Ubuntu系列

BSD家族：FreeBSD、OpenBSD

UNIX家族：基于X86架构的Solaris

苹果家族：Mac OS

其他非归类：windows、Linux、Unix、Other

注意：目前测试支持windows XP、windows 7 windows 2003 明确不支持MacOS系统，其他的操作系统类型没有经过深度测试。基于底层协议为KVM，如果遇到需要支持的操作系统请联系后台获取Spce数据。



11、RG-ClassManager教学软件授权方式和个数

            RG-ClassManager1.0授权方式使用硬件加密狗，但是在安装部署前需要填入序列号，该系列号可在下列两个地方获取到

            1、随机发送给客户的光盘内获取

            2、可在加密狗狗身上获取

            正式版本默认授权为70个、RG-ClassManager demo的演示版本默认授权3个

            RG-ClassManager2.0授权方式使用文件授权，具体参考《云课堂ClassManager产品授权小贴士》



12、组网模式为何需要千兆交换机？

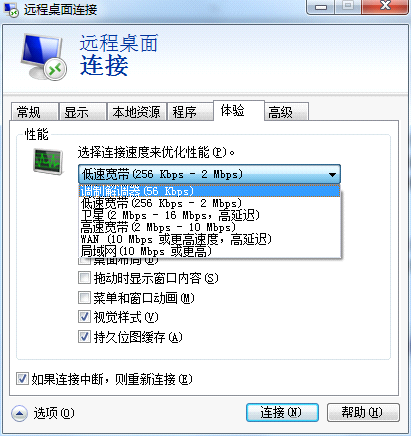

            传统的远程桌面协议带宽的速度在256Kbps到2Mbps，我们的RG-RCC-Student/Client（进程为EST）带宽需要在5Mbps-20Mbps，所以需要千兆交换机互联。





13、什么是PXE？

PXE(preboot execute environment，预启动执行环境)是由Intel公司开发的最新技术，工作于Client/Server的网络模式，支持工作站通过网络从远端服务器下载映像，并由此支持通过网络启动操作系统，在启动过程中，终端要求服务器分配IP地址，再用TFTP（trivial file transfer protocol）或MTFTP(multicast trivial file transfer protocol)协议下载一个启动软件包到本机内存中执行，由这个启动软件包完成终端（客户？）基本软件设置，从而引导预先安装在服务器中的终端操作系统。PXE可以引导多种操作系统

如：Windows95/98/2000/windows2003/windows2008/win7/win8,linux等。

14、什么是BMC?

BMC（Baseboard Management Controller，基板管理控制器）支持行业标准的 IPMI 规范。该规范描述了已经内置到主板上的管理功能。这些功能包括：本地和远程诊断、控制台支持、配置管理、硬件管理和故障排除。

BMC 提供下列功能：

1、与 IPMI 1.0 的兼容性

2、用于风扇转速监视的转速计输入

3、用于风扇转速控制的脉冲宽度调节器输出

4、用于前面板按钮和开关的按钮输入

5、与服务器控制台端口进行多路传输的一个串行端口

6、远程访问和 ICMB（Intelligent Chassis Management Bus，智能机箱管理总线）支持

7、三个 I2C 主端口和备用端口（其中一个端口用于 智能机箱管理总线 ）

LPC（Low Pin Count，低针计数）总线提供对三种 KCS（Keyboard Controller Style，键盘控制器方式）和 BT（One-Block Transfer，单块传输）接口的访问



15、RCC-Admin-Tool的作用？

RCC-Admin-Tool的作用是：

1、      内置ftp客户端工具，传镜像和软件

2、      制作课程镜像的工具

而且更新了RG-RCD的软件版本后，对应的RCC-Admin-tool工具也得更新；



16、rain100_L底层linux系统终端相比rain100底层XP系统有什么缺陷？

           rain100_L底层使用linux系统，运行会比rain100要快。但是rain100_L底层没有融合计算功能、没有windows自带的IP冲突检测机制。

           所以部署rain100_L时终端IP必须使用静态IP地址。
