RSR77系列路由器支持的线卡及槽位限制

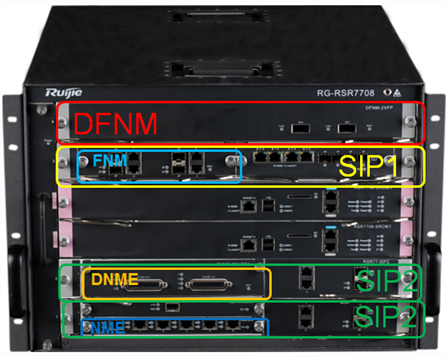

RSR7708机框实体图如下
|
RSR77系列路由器支持的线卡 |
||
|
SIP1业务载板 |
FNM-4POS-STM1 |
4 端口 155M POS 接口模块 |
|
FNM-2CPOS-STM1 |
2端口155M 通道化POS 接口模块 |
|
|
FNM-4GE-1 |
4端口千兆以太网光电复用型接口模块 |
|
|
FNM-1CPOS-STM16/4CPOS-STM4 |
1端口2.5G POS/CPOS或4端口622M/155M
POS/CPOS接口模块 |
|
|
FNM-2XS |
2端口万兆以太网光接口模块 |
|
|
FNM-8GE |
8端口千兆以太网光电复用接口模块 |
|
|
SIP2业务载板 |
NME-1ATM-STM1 |
1 端口ATM模块 |
|
NME-1POS-STM1 |
1 端口 155M POS接口模块 |
|
|
NME-6FE |
6 端口百兆以太网电接口模块 |
|
|
NME-4HS |
4 端口高速同步串口模块NME-4HS |
|
|
DNME-8E1/CE1 |
8 端口E1/CE1接口模块 |
|
|
DNME-SEC |
锐捷 IPsec NME加密模块 |
|
|
DFNM-02XFP |
2 端口万兆以太网光接口模块 |
|
|
DFNM-8GE |
8 端口千兆以太网光电复用接口模块 |
|
|
DFNM-48SFP |
48端口千兆以太网光接口模块 |
|
|
DFNM-32GT/16SFP |
32端口千兆以太网电口和16端口千兆以太网光接口模块 |
|
注意：
1）FNM线卡必须插入SIP1载板搭配使用。
2）NME、DNME线卡必须插入SIP2载板搭配使用。
3）DFNM线卡直接插入RSR77系列路由器机框使用，无需搭载在SIP1及SIP2卡使用。
4）RSR77系列路由器的线卡与路由器的槽位位置无关。
5）RSR7704/7708/7716只是槽位数量及性能的区别，支持的线卡及功能一致。
RSR77系列 V1.1X 与 V1.0X 机箱的区别
1）RSR77系列 V1.1X 机箱后面板没有 POE 电源槽位。 V1.1X 及以上版本机箱使用V1.10 版本的风扇，V1.0X 机箱使用V1.00
版本风扇。

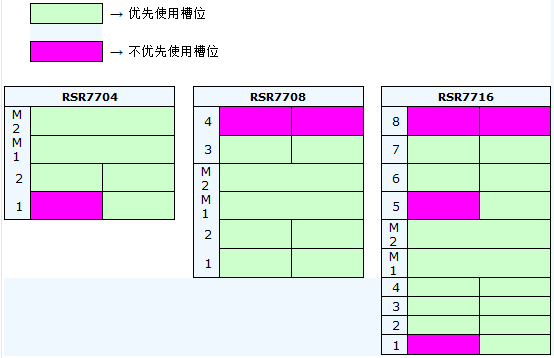

2）考虑设备的散热效果，RSR77系列 V1.0X机箱推荐使用如下槽位，散热效果更佳：
主备引擎
RSR77系列路由器有双主控引擎，两个主控引擎一主一备，主备引擎是热备状态，主备引擎之间同步状态信息，主引擎工作异常后，备引擎成为主引擎，接管主引擎的工作。默认情况下M1槽位的引擎优先成为主引擎。

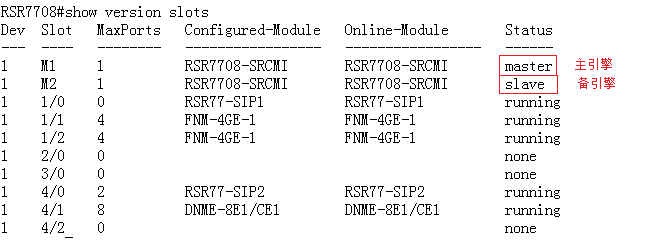

1、查看主备引擎
2、如何确认主备引擎热备是否成功
1）通过命令Ruijie#show
version slots 查看是否正确识别主备引擎
2）通过命令Ruijie#show
redundancy查看是否形成热备状态
Ruijie#show
redundancy
Redundancy
stats:
my state = 19 -Active
//本引擎为主引擎
peer
state = 37 -Standby Hot //对方引擎处于热备状态，热备成功
数字要转换成16进制8bit。 前4bit表示角色， 后4bit表示状态。
角色：0-unknuwn；
1-master；2-slave
状态：0-init； 1-已被选为master；
2-master正在同步； 3-master热备同步完成；4-slave处于冷备；5-slave处于热备；6-正在切换；
例如：19转换成16进制：13. 。那么1表示master；
3表示master热备同步完成
3、强制执行主备引擎切换
注意：
当设备断电重启后，还是会恢复到默认的主备引擎（M1槽位优先成为主引擎）
Ruijie#
redundancy forceswitch
//强制执行主备引擎切换
4、设备重启
1）单主控引擎
直接使用 reload 命令对设备整机软重启
2）双主控引擎
Ruijie#reload //直接使用reload命令对设备整机软重启（推荐）
Ruijie#redundancy
reload shelf //重启主引擎，也能够实现整机软重启（不推荐）
Ruijie#
redundancy reload peer //单独重启备引擎
线卡安装及卸载以及线卡常见操作命令介绍
1、线卡的安装步骤：
RSR77支持在设备运行的过程中直接插入线卡，即所谓的热插功能，且业务卡无槽位限制，安装线卡的步骤如下：
a、直接将线卡水平插入设备对应的槽位即可（需要注意线卡的搭配使用）

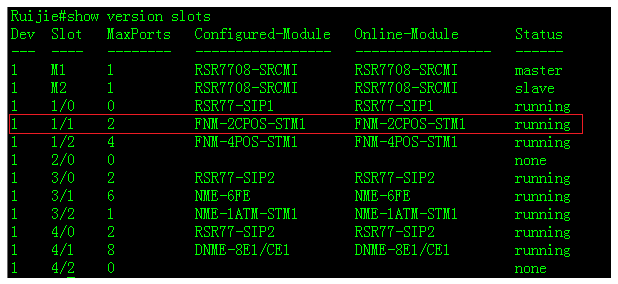

b、RSR77系列路由器，通过show version slots 确认设备是否正确识别到线卡。若show version slot显示线卡的状态为running，则设备正确识别到该线卡，线卡工作正常。
注意：
1）在安装FNM线卡时，需要先安装SIP1载板，然后才能安装对应的FNM线卡
2）在安装NME线卡时，需要先安装SIP2载板，然后才能安装对应的FNM线卡
3）对于DFNM线卡可以直接安装，无需依托于SIP1载板
2、线卡的卸载步骤
RSR77支持在设备运行的过程中直接拔出线卡，即所谓的热插功能，安装线卡的步骤如下：
a、将对应槽位的线卡下电，命令
Ruijie(config)#remove 1/1

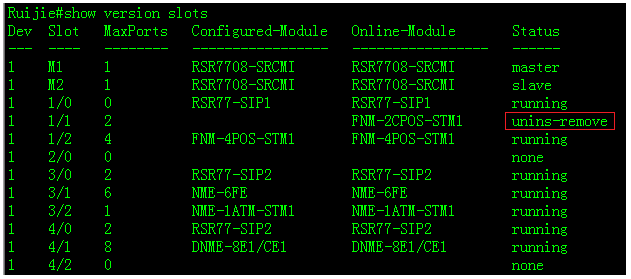

b、确认线卡的状态为unins-remove，已经成功下电后，再将线卡水平拔出。
3、线卡常用操作命令介绍
Install命令用法（RSR77系列路由器）
install slot-id：该命令常用于对线卡的预安装，常常使用在线卡还未到货，需要先对设备相关接口等配置，当线卡到货后，直接插入，无需再另行配置。
no install slot-id：该命令常用对线卡的卸载，同时删除该线卡所有配置。
注意：
1）FNM线卡必须插入SIP1载板搭配使用
2）NME、DNME线卡必须插入SIP2载板搭配使用。
3）DFNM线卡占用完整的一个slot槽位，无需再购买SIP1载板。
4）DNME线卡占用SIP2载板的2个NME槽位。
5）预装载线卡，需要在对应的大槽位号（比如：1/0）
先预装载 SIP1、SIP2载板，然后在对应的子槽位号（比如： 1/1、1/2）装载对应的FNM、NME线卡；其它槽位的线卡预装载也是一样
操作示例：
如下以在slot 1 槽位预加载一块FNM-4GE-1线卡作为示例，其它槽位的线卡预装载也是一样
1）、在1/0预装载SIP1载板
Ruijie(config)#install
1/0 ?
card type:
RSR77-SIP1
SIP1 card
RSR77-SIP2
SIP2 card
LINE : select card type.
Ruijie(config)#install 1/0 RSR77-SIP1
2）、在1/1预装载FNM-4GE-1线卡
Ruijie(config)#install
1/1 ?
card type:
FNM-4GE-1
FNM-4GE-1 line card
FNM-2CPOS-STM1 FNM-2CPOS-STM1 line
card
FNM-4POS-STM1
FNM-4POS-STM1 line card
DFNM-2XFP
DFNM-2XFP line card
DFNM-8GE
DFNM-8GE line card
LINE : select card type.
Ruijie(config)#install
1/1 FNM-4GE-1
注意：
对于DFNM线卡，预装载的时候，需要先在
1/0 预装载SIP1载板， 然后在1/1装载DFNM线卡，DFNM线卡不能装载在1/2槽位，而DNME线卡则无此限制。
1）RSR77系列路由器 插入线卡后，设备能够自动识别线卡，并全局生成
install 1/1 FNM-4GE-1类似命令，FNM-4GE-1 为插入的线卡型号
2）如果插入线卡前，已经在该槽位install了其他线卡，需要使用no
install删除先前安装的线卡，再install现在的线卡
3）no install 一张线卡后，线卡相关配置一并删除
4）在没有插入线卡的情况下，可以使用
install 命令，预装载一张线卡，装载后 show run 可以看到该线卡的接口，也可对该线卡进行配置。这可以用于对该线卡命令的模拟学习或预配置
remove命令用法
remove
slot_id：给线卡下电，准备热拔出线卡
no remove 线卡：重新给线卡上电，与remove后，重新拔插线卡操作效果相同
reset 命令用法
reset slot_id：将线卡下电重启；
相当于remove +
no remove两个连续动作
remove slot_id/no install slot_id/reset
slot_id的区别
remove和reset操作不会导致线卡配置丢失，只是下电、上电的操作；no
install是卸载线卡，相当于线卡恢复出厂设置，线卡的配置会清空
注意：
对线卡操作，若是对SIP1、SIP2载板执行操作，那么该载板下的所有线卡也会做同样的操作；若是对载板下的单个线卡操作，那么该操作只对单个线卡生效。
线卡无法正确识别
RSR77系列路由器 若对应的槽位无法识别到线卡，可以通过如下步骤定位故障原因：
1）show version
slot 查看线卡的工作状态：
Configured-module
：表示install 装载的线卡
Online-module：标识实际在线的线卡
Status
Master： 主控板（该主控板为主用状态）
slave： 主控板（该主控板为备份状态）
none： 插槽上没有线卡，也没有预装载线卡
running 线卡工作正常
installed：插槽上没有线卡，但预装载了一张线卡
running-config
：主控正在给线卡下载配置
run-remove：用户执行了remove
操作，但还没有拔卡
conflict：用户的预配置和实际插入的卡类型不一致
unins-remove：用户执行了no
install操作，但还没有拔卡
2）查看设备对应软件版本的发行说明或硬件安装手册，确认该软件版本是否支持对应的线卡，如果软件版本不支持，需要升级对应的软件版本

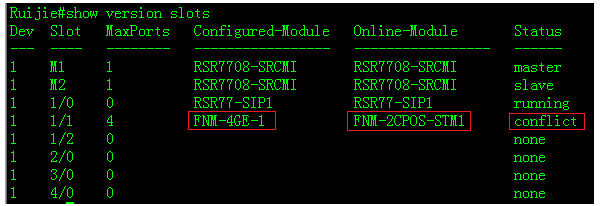

3）通过show version
slot 查看线卡的状态，若线卡的状态为conflict，设备Configured-Module装载的线卡和Online-Module插入的物理线卡不一致。
需要先卸载掉预装载的线卡
Ruijie(config)#no install 1/1，配置保存之后设备会自动重新加载新插入的线卡。

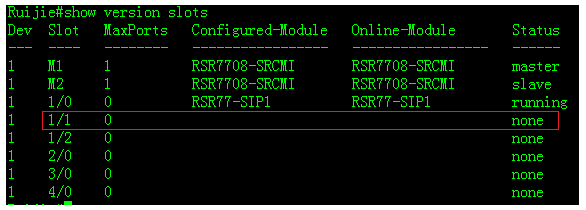

4）通过show version
slot 查看线卡的状态，若线卡的状态为none，则需通过替换槽位和线卡确认是否硬件问题。
、
需要做如下处理：
a、该线卡换个槽位测试，确认是否槽位问题。
b、换一张同类型的其它线卡做测试，确认是否线卡问题。
4）若线卡长时间处于某个状态（非running、
none和conflict状态），请联系锐捷远程技术支持中心，做相应的处理。
