一、产品介绍：
RG-S5750系列是锐捷网络推出的硬件支持IPv6的万兆多层交换机。该系列产品为IPv4网络的建设、IPv4向IPv6网络过渡、以及IPv6网络的建设和通信提供了最直接和最方便灵活的技术实现和方案保障。全千兆的端口形态，加上可扩展的万兆端口，特别适合高带宽、高性能和灵活扩展的大型网络汇聚层，中型网络核心，以及数据中心服务器群的接入使用。
硬件支持IPv4/IPv6双协议栈多层线速交换和功能特性，为IPv6网络之间的通信提供了丰富的Tunnel技术，可灵活应用于纯IPv4网络、纯IPv6网络、IPv4到IPv6共存的网络，能充分满足当前园区网从IPv4向IPv6过渡的需要。
提供二到七层的智能的业务流分类、完善的服务质量（QoS）保证和组播应用管理特性。在提供高性能、多智能的同时，其内在的安全防御机制和用户接入管理能力，更可有效防止和控制病毒传播和网络攻击，控制非法用户接入网络，保证合法用户合理地使用网络资源，并可以根据网络实际使用环境，实施灵活多样的安全控制策略，充分保障了网络安全、网络合理化使用和运营。
RG-S5750系列交换机以极高的性价比为大型网络汇聚、中型网络核心、数据中心服务器接入提供了高性能、完善的端到端的服务质量、灵活丰富的安全设置和基于策略的网管，最大化满足高速、安全、智能的企业网需求。
二、产品型号：
图1 RG-S5750-24GT/12SFP
图2
RG-S5750-24SFP/12GT
图3

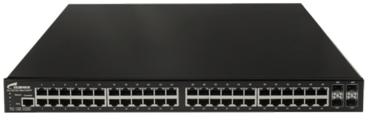

RG-S5750-48GT/4SFP
图4
RG-S5750S-24GT/12SFP
图5
RG-S5750S-48GT/4SFP
图6
RG-S5750P-24GT/12SFP
三、产品参数：
以下参数，标注(*)的为S5750特有。
|
技术参数 |
参数描述 |
|||||
|
产品型号 |
RG-S5750-24GT/12SFP RG-S5750S-24GT/12SFP |
RG-S5750P-24GT/12SFP |
RG-S5750-24SFP/12GT |
RG-S5750P-48GT/4SFP |
RG-S5750-48GT/4SFP RG-S5750S-48GT/4SFP |
|
|
基本特性 |
||||||
|
固定端口 |
24端口10/100/1000M自适应端口，12个复用的SFP接口，2个扩展槽 |
24端口10/100/1000M自适应端口（支持PoE远程供电），12个复用的SFP接口，2个扩展槽 |
24个SFP接口，12个复用的10/100/1000M自适应端口，2个扩展槽 |
48端口10/100/1000M自适应端口（支持PoE远程供电），4个复用的SFP接口，2个扩展槽 |
48端口10/100/1000M自适应端口，4个复用的SFP接口，2个扩展槽 |
|
|
可用模块 |
Mini-GBIC-SX：单口1000BASE-SX mini GBIC转换模块（LC接口） Mini-GBIC-LX：单口1000BASE-LX mini GBIC转换模块（LC接口），10Km Mini-GBIC-LH40：单口1000BASE-LH mini GBIC转换模块（LC接口），40Km Mini-GBIC-ZX50：单口1000BASE-ZX
mini GBIC转换模块（LC接口），50k Mini-GBIC-ZX80：单口1000BASE-ZX
mini GBIC转换模块（LC接口），80k Mini-GBIC-ZX100：单口1000BASE-ZX
mini GBIC转换模块（LC接口），100km 万兆堆叠模块 1端口XFP接口万兆转接 万兆光纤SR接口模块（300米），配合M5700-01XFP转接板使用 万兆光纤LR接口模块（10公里），配合M5700-01XFP转接板使用 万兆光纤ER接口模块（40公里），配合M5700-01XFP转接板使用 万兆光纤ZR接口模块（80公里，波长1550NM），配合M5700-01XFP转接板使用 |
|||||
|
产品特性 |
||||||
|
VLAN |
支持4K个802.1Q VLAN 支持Super VLAN 支持Protocol VLAN 支持Private VLAN 支持Voice VLAN(*) 支持基于MAC地址的VLAN(*) 支持QinQ |
|||||
|
链路聚合 |
支持 |
|||||
|
端口镜像 |
支持SPAN 支持RSPAN |
|||||
|
生成树 |
支持STP、RSTP、MSTP |
|||||
|
DHCP |
DHCP/BOOTP Client DHCP Server DHCP Relay DHCP Snooping DHCP Snooping Trust DHCPv6 Server DHCPv6 Snooping(*) |
|||||
|
IPv6基础协议 |
IPv6编址、邻居发现协议（ND）、ND-Snooping(*)、ICMPv6、无状态自动配置(*)、Path
MTU Discovery(*) |
|||||
|
IP路由 |
支持静态路由 支持RIP，RIPng(*) 支持OSPF，OSPF v3 支持BGP，BGP4+(*) 支持等价路由（ECMP）、权重路由（WCMP） 支持VRRP、VRRPv6(*) 支持MCE(仅S5750 V2.0及以后硬件版本支持) |
|||||
|
组播 |
支持IGMP Snooping，IGMP 支持MLD Snooping，MLD 支持PIM，PIM for
IPv6(*) 支持MSDP(*) |
|||||
|
IPv6隧道 |
手工隧道、ISATAP、6to4隧道(*)、IPv6
over IPv4隧道、IPv4 over IPv6 隧道(*) |
|||||
|
ACL& QoS |
ACL |
支持灵活多样的硬件ACL： 标准IP ACL（基于IP地址的硬件ACL）、 扩展IP ACL（基于IP地址、TCP/UDP端口号的硬件ACL）、 MAC扩展ACL（基于源MAC地址、目的MAC地址和可选的以太网类型的硬件ACL）、 专家级ACL （可同时基于VLAN号、以太网类型、MAC地址、IP地址、TCP/UDP端口号、协议类型等灵活组合的硬件ACL） 基于时间的ACL |
||||
|
QoS |
支持端口流量识别 支持802.1p/DSCP/TOS流量分类 每端口8个优先级队列 支持SP、WRR、DRR、SP+WRR、SP+DRR队列调度 支持Tail Drop拥塞控制 |
|||||
|
IPv6 ACL和QoS |
支持基于源/目的IPv6地址、源/目的端口等硬件IPv6
ACL 和IPv6 QoS |
|||||
|
安全特性 |
支持IP、MAC、端口三元素绑定 支持IPv6、MAC、端口三元素绑定 支持安全通道 支持防网关欺骗 限制端口学习MAC地址数量 过滤非法的MAC地址 支持802.1x(port
based、mac based、动态vlan下发、动态acl下发、guest vlan) 支持各种(动态静态)地址分配策略下的ARP-Check 支持DAI 支持ARP报文限速 支持防DHCP服务器私设 支持广播风暴抑制 管理员分级管理和口令保护 设备登陆管理的AAA安全认证（IPv4/IPv6） 支持SSH 支持BPDU Guard 支持TACAS+ 支持Radius(radius、EXEC授权、指定源IP) |
|||||
|
管理特性 |
SNMPv1/v2c/v3、CLI(Telnet/Console)、RMON(1,2,3,9)、SSH、Syslog、NTP/SNTP、SNMP
over IPv6、IPv6 MIB support for SNMP(*) 、SSHv6(*)、Telnet v6(*)、FTP/TFTP v6(*)、DNS
v6(*)、NTP for v6(*)、Traceroute v6(*) |
|||||
|
其它协议 |
DNS Client、DNS
static |
|||||
|
物理特性 |
||||||
|
尺寸（长×宽×高） |
440×435×44mm |
440 × 420 × 44mm |
||||
|
电源 |
176VAC~264VAC，48Hz~60Hz |
|||||
|
功耗 |
54W（不带扩展模块 70W（带扩展模块） S5750P-24GT/12SFP在所有端口外接PD情况下<460W |
90W（不带扩展模块） 105W（带扩展模块） S5750P-48GT/4SFP在所有端口外接PD情况下<850
W |
||||
|
温度 |
工作温度：0℃~45℃ 存储温度：-40℃~70℃ |
|||||
|
湿度 |
工作湿度：10%~90%RH 存储湿度：5%~90%RH |
|||||
四、选配模块信息:
|
型号 |
描述 |
备注 |
|
RG-S5750-24GT/12SFP |
增强型24端口10/100/1000M自适应电口，12个复用的SFP接口，2个扩展槽 |
|
|
RG-S5750-24SFP/12GT |
增强型24端口SFP接口，12个复用的10/100/1000M自适应电口，2个扩展槽 |
|
|
RG-S5750-48GT/4SFP |
增强型48端口10/100/1000M自适应电口，4个复用的SFP接口，2个扩展槽 |
|
|
Mini-GBIC-SX |
单口1000BASE-SX mini
GBIC转换模块（LC接口） |
|
|
Mini-GBIC-LX |
单口1000BASE-LX mini
GBIC转换模块（LC接口） |
|
|
Mini-GBIC-LH40 |
单口1000BASE-LH mini
GBIC转换模块（LC接口），40km |
|
|
Mini-GBIC-ZX50 |
单口1000BASE-ZX mini
GBIC转换模块（LC接口），50km |
|
|
Mini-GBIC-ZX80 |
单口1000BASE-ZX mini
GBIC转换模块（LC接口），80km |
|
|
Mini-GBIC-ZX100 |
单口1000BASE-ZX mini
GBIC转换模块（LC接口），100km |
|
|
M5700-STACK |
单口万兆堆叠模块 |
|
|
CAB-STACK-CX4/50CM |
CX4堆叠线缆（50cm），配合M5700-STACK模块使用 |
|
|
M5700-01XFP |
1端口XFP接口万兆转接板 |
|
|
10GBASE-SR-XFP |
万兆光纤SR接口模块（300米），配合M5700-01XFP转接板使用 |
|
|
10GBASE-LR-XFP |
万兆光纤LR接口模块（10公里），配合M5700-01XFP转接板使用 |
|
|
10GBASE-ER-XFP |
万兆光纤ER接口模块（40公里），配合M5700-01XFP转接板使用 |
|
|
XG-XFP-ZR80-SM1550 |
万兆光纤ZR接口模块（80公里，波长1550NM），配合M5700-01XFP转接板使用 |
|
|
RPS |
冗余电源系统（外置），适用于除S5750P-24GT/12SFP以外的所有S5750系列交换机 |
|
