模块简介

1、波长

波长指光信号传输所使用的光波段。目前常用SFP的光模块的中心波长主要有三种：850nm、1310nm 以及1550nm 波段。850nm 波段：多用于短距离传输；1310nm 和1550nm 波段：多用于中长距离传输。

2、光纤类型

按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。

MMF（Multi Mode Fiber，多模光纤），纤芯较粗，可传多种模式的光。但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。多模光纤的传输距离还与其传输速率、芯径、模式带宽相关。

SMF（Single Mode Fiber，单模光纤)，纤芯较细，只能传一种模式的光。因此，其模间色散很小，适用于远程通讯。

3、连接器类型

光纤通过光纤连接器连接，形成光纤跳线。光纤跳线通过光纤连接器与光模块连接在一起，从而实现了光通道间的可拆式连接，使光系统的调测与维护更为方便。光纤连接器的种类很多，常见的有LC型光纤连接器及MPO光纤连接器。LC（Lucent Connector）型光纤连接器外观如下图所示：

图 1 单芯LC连接器外观示意图图 2 双芯LC连接器外观示意图

MPO-MPO光纤连接器，如下图所示：

图 3 MPO光纤接头外观示意图图 4 MPO-MPO光纤跳线外观示意图

对于支持40G拆分为4*10G的设备系统，还可通过MPO-4*LC跳线，实现40G转4*10G的连接应用，MPO-4*LC光纤连接器如下图所示。

图 5 MPO-4*LC光纤外观示意图

关于MPO结构如下：

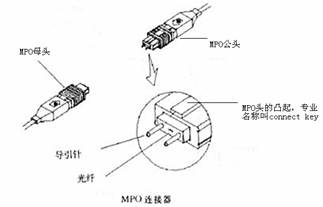

图 6 单列12路MPO连接器图 7 公头MPO和母头MPO示意图

注意：1、LC型光纤连接器适用于Mini-GBIC/SFP系列模块、万兆SFP+模块及40G模块。

2、MPO光纤连接器仅适用于40G模块。

3、我司光模块只使用了上图 6所示的左边4路tx和右边4路rx，中间4路未使用。MPO连接器根据有无引导针，分为公头MPO和母头MPO，如图 7所示。

4、DDM检测功能

DDM模块即数字诊断（Digital Diagnostic Monitor）模块。在光模块上已广泛运用，可以动态的检测模块的温度、发送光强、接收光强、电压、激光器偏置电流。支持DDM信息显示的主机系统，可以通过命令获取出模块的各个监控量。

5、发送光强

发送光强指光模块发送端光源的输出光功率，单位：dBm。

6、接收光强

接收光强指光模块接收端接收到的光源输入功率，单位：dBm。模块实际接收光强若小于指标最小值，模块可能出现连接失败或大量丢帧；模块实际接收光强若大于指标最大值，模块可能因此损坏。
