1、防代理方案V1.0与传统防代理方案的区别

传统防代理方案使用的是客户端防代理技术，存在的不足之处：1）客户端维护工作量大；2）破解、共享工具泛滥，更新快；3）不支持无线、PPPoE等场景；4）误判限制多，满意度低等问题，局限性大。

锐捷防代理方案V1.0采用基于DPI的应用层防代理，成为必然趋势。相比于友商方案中的防代理技术我司的技术优势如下：

1）彻底杜绝互联网破解工具

2）业界最“聪明”识别算法，误判率＜1%

3）部署方便，适用广泛

4）关注用户体验

2、锐捷防代理方案V1.0中，RG-ASME是否只能和1X接入认证方式一同配合使用，方案是否兼容其他认证计费方式？

防代理V1.0方案V1.0同时支持有线、无线、web、802.1x、PPPoE等各种认证方案。

3、用户环境已经部署客户端防代理，再部署RG-ASME。是否需要关闭客户端防代理功能？

不需要，支持两种防代理方式并存。并且可以起到双重防代理的功能。

4、锐捷防代理方案V1.0中，RG-ASME是否支持任何版本的SAM？

不能完全支持。需要使用指定版本：

软件版本组合一：

# 1、认证系统：SAM ENTERPRISE_3.95_Build20140630或者SAM ENTERPRISE_3.95_Build20141009

# 2、防代理设备：ASME

软件版本组合二：

# 1、认证系统：RG-SAM OPERATOR_3.95DI(MISP)_Build20140827 [校园网SAM]

# 2、防代理设备：ASME

即：

1.企业版SAM3.95正式发布版本

2.校园网SAM3.95　2014年8月份之后发布版本

3.企业版SAM3.80之后的版本要与ASMM配套使用。

5、锐捷防代理方案V1.0中，RG-ASME是否兼容第三方的认证计费系统？

方案目前只支持和SAM认证计费系统一同配合使用，锐捷优先推荐客户使用SAM认证计费系统，因为首先能帮助客户实现一体化的运营，部署和维护一家厂商就能完成；其次能提供SU告警等差异化的价值点；最后SAM认证计费系统是业内最成熟的软件，能够满足友商软件的常用功能。当然，未来还将兼容其他厂商radius，杜绝厂商捆绑（通过兼容组件）。

6、RG-ASME设备的软件版本如何升级？

软件版本通过如下两种方式升级：U盘升级和HTTP自动升级。具体如下：

1）通过U盘升级版本

•把软件版本copy到U盘，并且把U盘插入到设备管理板上的USB接口上

•然后配置如下命令进行版本升级

•Upgrade usb0:/xxxxx 软件版本文件名称

•软件版本升级成功后，保存配置重启设备

2）通过HTTP自动升级版本

7、RG-ASME设备部署时要导入LICENSE吗？

出厂默认支持5K的用户，如果客户现场超过5K，需要额外购买LICENSE.

如果没有LICENSE授权，用户将无法使用防代理功能。通过license文件授权ASME对指定购买数量的并机用户进行代理检测，超过购买授权数量的并机用户则不做检测。

8、部署防代理方案时， RG-ASME上必须有两个口接入用户网络：一个管理口，一个引流口。需要占用两个端口，但是用户核心交换机端口紧张，怎么办？

1）管理口可以不用接在核心交换机上，可接在其他下联交换机上，保证网络互通即可。可以减少核心上的一个口的占用。

2）引流口需要直连在核心交换机上，如果端口紧张，还可以采用分光器部署方案。

9、引流镜像时，是否一定要镜像上联口的流量，镜像下联口的流量可以么？

如果用户采用PPPOE接入认证方式，由于下联口是PPPPOE接口，如果引流PPPOE设备的下联口的流量到RG-ASME,由于PPPOE报文还没有解封装，RG-ASME无法进行代理流量分析。所以，要采用上联口镜像。

如果用户采用非PPPOE接入认证方式，如果镜像下联口，会导致http-warning enable功能不生效。所以，推荐采用上联口镜像。

10、引流镜像时，是否一定要镜像上联口的双向流量？

不需要，只需要镜像上联口的TX流量即可。

11、防代理方案V1.0中交换引流部署应该怎样规划呢？引流方案中我司交换机端口镜像、MX960抽样过滤，这2种部署方式的优/劣势是什么？

根据被引流的端口是否支持镜像功能，以及是否有预留的接口来判断使用哪种部署方式。两种部署方式的区别如下：

交换机端口镜像

优势：配置简单，易部署。优先推荐在我司交换机上做端口镜像引流。

劣势：需要占用一个交换机端口。

MX960抽样过滤

优势：MX960本身支持镜像功能。

劣势：配置较复杂，需要占用一个交换机端口。

12、monitor net ×.×.×.× mask ×.×.×.×这条命令属于防代理的基本环境配置吗？

是的。这条命令的含义是：设置RG-ASME监控的用户的地址范围。应用该命令后，如果用户IP在监控的地址范围中，RG-ASME就会监控该用户的上网行为，否则是无法进行代理行为检测。

13、基本配置环境都没有问题，重启ASME后，导致RG-ASME上显示TCP连接断开，但是RG-SAM上显示TCP连接正常？

原因分析：属于SAM的限制，重启ASME后，由于SAM没有关闭旧的TCP连接，所以不会再重新向ASME发起新的TCP连接请求，结果导致新的连接无法建立。

规避方法：在SAM上删除ASME，再重新添加ASME设备。

14、基本配置环境都没有问题，为什么RG-ASME上没有同步用户？

下面给出问题排查步骤：

步骤一：查看RG-ASME和RG-SAM的版本信息

1） RG-ASME：查看是否正式发布版本

2） RG-SAM：查看是否是方案中指定的版本

步骤二：查看RG-ASME和RG-SAM的TCP连接

1）在RG-ASME通过show tcp connect命令查询TCP是否正常

Ruijie#show tcp connect

Number Local Address Foreign Address State Process name

1 0.0.0.0:23 0.0.0.0:0 LISTEN rg-telnetd

2 0.0.0.0:80 0.0.0.0:0 LISTEN nginx

3 0.0.0.0:4389 0.0.0.0:0 LISTEN wbard

4 0.0.0.0:4430 0.0.0.0:0 LISTEN nginx

5 0.0.0.0:7165 0.0.0.0:0 LISTEN wbard

6 0.0.0.0:7547 0.0.0.0:0 LISTEN cwmp_gsoap.elf

7 0.0.0.0:8081 0.0.0.0:0 LISTEN wbaintra

8 0.0.0.0:20120 0.0.0.0:0 LISTEN asme

9 192.168.225.239:23 192.168.225.58:4188 ESTABLISHED rg-telnetd

10 192.168.225.239:20120 172.18.111.56:54235 ESTABLISHED asme --------表示和SAM的TCP连接正常

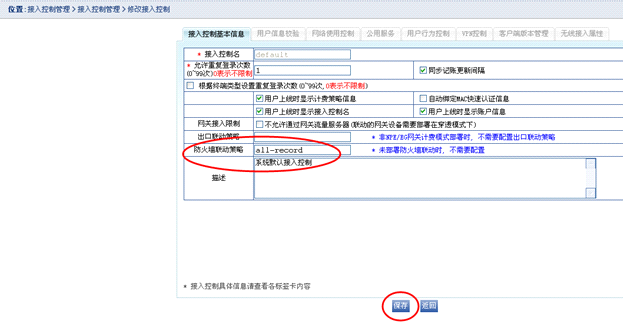

步骤三：SAM中在用户关联的模板对应的接入控制管理中“接入控制基本信息”页面，配置“防火墙联动策略”： all-record，配置举例如下：

步骤四：若问题依然存在，使用以下命令收集LOG(五分钟)给开发分析

terminal monitor

debug ip tcp packet local-port 20120

15、HTTP告警页面无法弹出，怎么办？

下面给出问题排查步骤：

步骤一：在SAM上的，位置:运维管理并机在线用户管理，查看是否有并机在线用户信息

1）如果没有该用户信息，则说明用户还没有违例

2）如果有并机用户信息，则查看第二步

步骤二：查看ASME上的配置是否正确

Ruijie#sh run | be access-s

access-share-monitor

monitor net 192.168.225.0 mask 255.255.255.0

monitor net 172.18.0.0 mask 255.255.0.0

weight threshold 40

access-share-allowed mobile 0

http-warning enable----------------必须配置此条，说明开启HTTP告警

步骤三：查看交换机的引流情况

1）查看镜像配置，必须使用上联口引流。

2）镜像配置中的目的口，是否已经开启SWITCH功能。

16、用户代理违例后是如何实现管理和信息定位的？

防代理方案V1.0部署中用户违例后，例如设置的防代理策略是先告警再加入黑名单，那么在加入黑名单前，可以在SAM的位置:运维管理并机在线用户管理，查看是否有并机在线用户信息。在超过告警时间后，该用户会加入黑名单，此时，在SAM的黑名单中可以查看到该用户信息。

管理员可以通过手动删除并机在线用户和黑名单用户。

17、防代理方案实施后，网管员如何能够快速定位到具体的违例用户？

先查询并机在线用户和黑名单中的用户名，然后结合SAM的日志中记录用户的NASIP、Port、VLANID等信息；可以查到该用户对应的接入设备的IP地址以及用户的端口号。

18、在并机在线列表里的用户还可以上网么？

在并机列表里的用户可以上网，直到该用户由于违例，被加到黑名单里。如果用户有开启HTTP页面告警功能，那么用户也可以上网，但是打开网页的行为会被跳转到告警页面。

19、白名单功能有什么用呢？旧协议SAM是否有白名单功能？

白名单用户不会被检测代理，在实施部署时，根据实际需要，如可以把学生网管加为白名单用户。

旧协议SAM不具有白名单功能。

20、采用新协议或者旧协议SAM来实施防代理解决方案，对于用户业务来说，有什么区别和影响？

在部署方面，旧协议SAM需要手动在SAM服务器上执行SQL脚本。

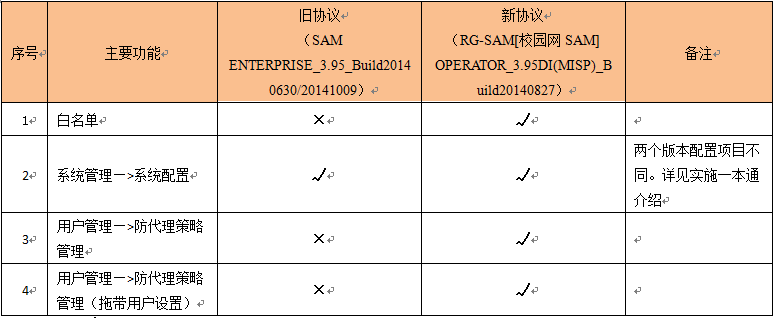

在功能上还有如下区别：

21、锐捷防代理1.0解决方案配合不同的接入控制方式，如1X、PPPOE、WEB，对于实施部署和用户体验方面是否有区别呢？

对于不同的接入控制方式，只需要考虑是否需要开启HTTP告警功能。因为1X的SU客户端有提示功能，但是PPPOE和WEB没有客户端口软件，需要另外开启告警功能。

在其他方面没有区别。

22、禁止路由器代理功能是什么？

禁止用户使用PC通过路由器上网（no router-allowed），有的学校用户，希望禁止所有的路由器代理行为，当需要满足此用户场景需求时，开启该功能。

23、ASME防代理盒子的版本说明？如何查看ASME的平台版本号和ASME组件版本号，并确认是否最新版本？

ASME平台版本=ASME组件版本+WEB组件版本，目前共发布2个ASME平台版本（1个为2014年11月27日发布，1个是2015年2月6日发布），在最新发布的ASME平台版本上可以支持自动更新ASME组件和WEB组件。

· 1）、查看ASME的平台版本号信息：

Ruijie#show version detail

System description : Access Sharing Management Engine(ASME1000) by Ruijie Networks.

System start time : 2014-12-02 11:00:46

System uptime : 2:05:00:33

System hardware version : 1.00

System software version : ASME_RGOS 11.1(1)B1 Build(1)

System patch number : NA

System software number : M16153911272014

System serial number : 1234942570027

System boot version : 1.2.10.6a8da55(141008)

System core version : 2.32.48382d028c7064

System cpu partition :

版本说明：

System software number : M16153911272014 -----------------为发布的软件版本名称，解读方式为：2014 11 27 16 15 39 2014年11月27日16:15:39发布的版本

当前发布的ASME软件版本号为（从RTR系统上可以查看）：

ASME_RGOS11.1(1)B1_Build(1)_ASME1000_01232716_install--------从01232716来看，01表示2014年（2014-2013=01），23是11月（23-12=11），27表示27日，16表示16点

如此可以明确软件版本是否和正式发布版本一致。

· 2）、查看ASME组件版本号信息：

Ruijie#show http-update test

update mode: auto-update

update server: 0.0.0.0

update port: 80

update time: 03:00

pro SerialNo: 1234942570021

pro Name: asme1000

software: RGOS11.1(1)B1 Build(1) Release(20150206)

update oob mode: ON

app-id app-name version status

------ --------------- -------------------- ------

8 0 asme 10002 free

版本说明：

最新发布ASME平台版本（3月初发布的版本，在RTR系统下载）能够支持ASME组件自动升级（每天凌晨自动升级）、WEB组件的升级（当有WEB更新时，在WEB页面会有提示信息，由管理员确认后可自动升级）

24、ASME设备上监控网段和忽略网段的配置要求

在当前ASME设备上监控网段如果配置为10.0.0.0/8，忽略网段配置为：10.1.1.1/24，则会出现10.1.1.1/24地址段的用户仍然会被监控代理行为。当前监控网段和忽略网段配置不能有包含关系。

监控网段说明：ASME会检查报文中的网络层IP，当IP属于监控网段范围，则会进行用户流量的检测确认是否存在代理

忽略网段说明：ASME会检查报文中的应用层IP信息，当IP属于忽略网段范围，则会忽略对相应网段的用户流量检测。配置忽略网段的目的是要屏蔽PC在多网卡情况下，会导致误判的PC网卡的IP。主要应用场景：运营商的3G/4G网络以及VPN场景

注：监控网段和忽略网段非包含关系，ASME针对监控网段和忽略网段的用户检测的信息不同

25、防代理方案的白名单功能部署

白名单功能说明：在ASME监控到的有代理行为的用户，只记录用户的代理行为，但是不会踢用户下线。

支持白名单功能的部署场景：

1）、认证系统：RG-SAM OPERATOR_3.95DI(MISP)_Build20140827 [校园网SAM] 及以上版本+ASME防代理盒子

2）、认证系统：SAM ENTERPRISE_3.95_Build20140630或者SAM ENTERPRISE_3.95_Build20141009及以上版本不支持白名单功能，通过增加部署ASMM组件来支持。

26、防代理方案支持证据化功能的版本

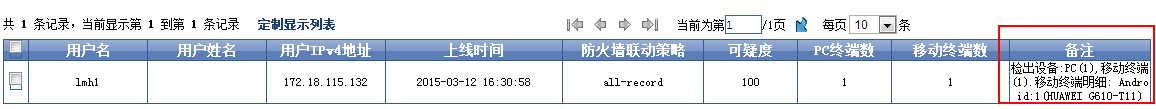

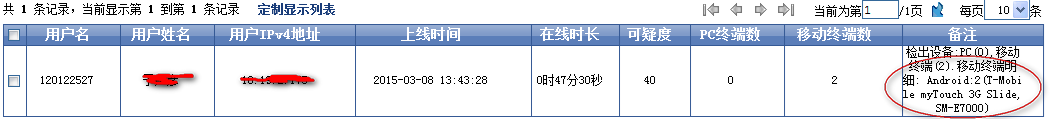

证据化功能：即在SAM上显示的并机用户明细中，可以查看到用户代理的终端类型（可以显示手机号），如下：

通过show http-update test可以查看当前ASME组件的版本，举例如下：

Ruijie#show http-update test

update mode: auto-update

update server: 0.0.0.0

update port: 80

update time: 03:00

pro SerialNo: 1234942570021

pro Name: asme1000

software: RGOS11.1(1)B1 Build(1) Release(20150206)

update oob mode: ON

app-id app-name version status

------ --------------- -------------------- ------

8 0 asme 10002 free

当version号为10002及以上版本可以支持证据化功能

27、防代理方案误判问题常见原因及解决方案

在部署ASME防代理的过程中，会出现虽然用户没有进行代理上网，但是仍然被检测出代理行为，导致SAM踢用户下线

问题原因分析如下：

1)、部分PC安装360手机助手软件，手机助手软件在向其服务端申请软件时，会在发送的流量中带上特定的手机型号，导致被ASME识别为代理行为。

2)、手机使用的某些APP应用软件在开发的过程中内置了一些特定的手机型号，因此当手机在使用这些APP时，发送的流量中会带上其它手机型号，导致被ASME识别为代理行为。

影响的软件版本：ASME组件版本（version 10002）及以前版本

解决方案：3月20日发布的ASME组件可以解决上述问题

注：PC安装虚拟机被检测出来的代理行为，当前ASME版本暂时无法解决

28、防代理方案ASME组件版本存在内存泄露的问题如何解决？

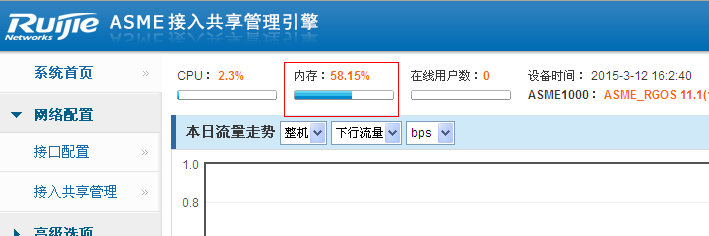

1、开启HTTP告警功能时，存在内存泄露的故障，长时间运行会出现内存耗尽而导致死机重启。查看方式如下：

解决方案：3月20日发布的ASME组件可以解决上述问题

29、防代理方案测试过程中如何快速测试出防代理效果？

一般情况下，ASME的代理行为需要接近半小时，为提高演示时的效果，有以下注意点：

1）配置通告延时命令check-delay，将延时设置成60秒，演示完毕后再将此命令删除（no check-delay）：

Ruijie(config)#access-s

Ruijie(config)#access-share-monitor

Ruijie(config-access-share)#check-delay 60

Ruijie(config-access-share)#

2）手机需要打开浏览器上网，多次刷新页面，产生流量。

3）PC需要打开QQ软件，进行一些操作，如果发现长时间无法检出，则需要将QQ软件下线再上线一下。

一般采取以上措施后，可以在10分钟内检出拖带。

30、当前防代理方案中ASME的最新版本信息

1）、ASME平台版本信息：

ASME#show version detail

System description : Access Sharing Management Engine(ASME1000) by Ruijie Networks.

System start time : 2015-02-15 15:30:33

System uptime : 0:00:29:01

System hardware version : 1.00

System software version : ASME_RGOS 11.1(1)B1 Build(1)

System patch number : NA

System software number : M21175202062015

System serial number : 1234942570021

System boot version : 1.2.2.744d0a6(140326)

System core version : 2.6.32.3f96d9128c7064

System cpu partition : 1-31

2）、ASME组件版本信息：

Ruijie#show http-update test

update mode: auto-update

update server: 0.0.0.0

update port: 80

update time: 03:00

pro SerialNo: 1234942570021

pro Name: asme1000

software: RGOS11.1(1)B1 Build(1) Release(20150206)

update oob mode: ON

app-id app-name version status

------ --------------- -------------------- ------

8 0 asme 10002 free

注：下一个正式版本将在4月份发布，到时再更新软件版本号（后续的版本信息校验，可直接登录RTR版本管理系统查阅）

31、如何在ASME设备查看设备是否正确检测到用户的代理行为

Ruijie#debug syslog enable linux-printk

Ruijie#termi mor ------telnet的环境要加

Ruijie#sho access-share-monitor statistics

Access-share monitor statistics:

Monitor time: 170:45:15

Monitor user capacity :

available 5000

license 5000(default 5000 and installed 0)

max 60000

Online user : 1 (Max 1)

Notify record counter : 2

Ruijie#show access-share-monitor use

*Nov 27 17:24:23: %7: Online user : 1 (Max 1)

*Nov 27 17:24:23: %7:

*Nov 27 17:24:23: %7: Username IP asme-policy detected notify

*Nov 27 17:24:23: %7: test1 192.168.57.54 0(0:0) 1:0 0

asme-policy，这是防代理策略，允许拖带的设备数量。格式是：策略类型(拖带PC：拖带手机)

策略类型的值有0,1,2

0是使用ASME上的拖带策略，就是access-share-allowed mobile配置的数量

1是使用SAM配置的拖带策略，区分终端类型

2是使用SAM配置的策略，不区分终端类型

detected是检测出来的终端数量，格式是 PC数量：移动终端数量

notify就是通告状态。

0代表未检出违例

1代表检出违例，待通告

2代表检出违例，已通告

检测出来后通告给SAM，CLI上有会有类似提示如下：

*Oct 29 14:14:43: %P2360-7-DEBUG: NS_USER_NTFY:length(118) id(2) user(wubowen) ip (192.168.231.237) monitor(1) control(1) notes(len:50, strlen()= 50, 检出设备:PC(1),移动终端(1).移动终端明细:iPhone:1; ).

32、防代理方案测试过程中如何快速测试出防代理效果？

一般情况下，ASME的代理行为需要接近半小时，为提高演示时的效果，有以下注意点：

1）配置通告延时命令check-delay，将延时设置成60秒，演示完毕后再将此命令删除（no check-delay）：

Ruijie(config)#access-share-monitor

Ruijie(config-access-share)#check-delay 60 （缺省15分钟）

Ruijie(config-access-share)#notify-delay 10 （缺省30秒）

Ruijie(config-access-share)#sensitivity-level high（缺省为normal)

2）检测时长和开的应用和流量大小有关系：流量大才更快，代理终端建议可以多开淘宝（图片页面较多），ＱＱ上下线，360酷我音乐、浏览器上网，多次刷新页面，产生流量来触发。

3）一般采取以上措施后，可以在10分钟内检出拖带。

注：上述各个命令的功能解释如下：

Ruijie#show access-share-monitor use

*Nov 27 17:24:23: %7: Online user : 1 (Max 1)

*Nov 27 17:24:23: %7:

*Nov 27 17:24:23: %7: Username IP asme-policy detected notify

*Nov 27 17:24:23: %7: test1 192.168.57.54 0(0:0) 1:0 0

ASME上可通过命令show access-share-monitor use查看防代理检测效果，看到的notify值会从0变化到2，当notify值从0变到1，表示ASME检测出用户的代理行为，当notify值从1变到2，表示ASME等待一定延时后将用户代理行为通告给SAM。如下将给出check-delay、notify-delay、sensitivity-level值对ASME的检测时长的影响：

sensitivity-level灵敏度高低决定：

notify=0——>notify=1的时间，配置为high则检测出代理用户的时间更短（实际部署中建议使用缺省值normal，避免误判率增高）

check-delay+notify-delay之和等于：

notify=1——>notify=2的时间

check-delay默认值：15分钟

notify-delay默认值：30秒

33、核心交换机镜像目的口使用Aggregate Port，ASME的互联端口怎么配置？

ASME的端口直接和核心交换机镜像目的口互联即可，不需要特殊配置，当ASME开启http告警功能，在收到镜像目的口同步的http报文时，发起http告警时会向核心交换机的镜像目的口同步报文，需要注意的是镜像目的口需要增加switch的配置，确保ASME返回的报文能被交换机正确转发到下联用户。

34、核心交换机镜像使用一对多镜像，导致无法配置镜像目的口的switch功能，如何让ASME的http告警功能生效

由于镜像目的口无法配置Switch功能，将导致ASME返回的http告警报文无法被交换机转发到下联用户，需要使用后续支持通过Mgmt口发送http告警功能的版本支持，相应的版本预计5月底提供

35、ASME检测一段时间，出现部分用户未部署代理但是被识别有代理行为（如用户使用视频看电影，一个小时后被踢下线）

该问题属于误判问题，首先确认一下ASME组件的软件版本，show http-update test，显示的version信息如果低于10003，建议进行版本升级。在RTR系统交换机目录下查找ASME最新软件版本，并通过WEB或者tftp方式升级。

其次，确认一下SAM、ASME中可疑度设置，建议配置为缺省的数值，40%

SAM上的配置位置：

ASME上的配置位置：

36、关于临时License授权的处理流程

当前出厂设备自带5000个用户的License，当部署的用户规模超出5000用户，需要向后台申请临时License来进行测试（5月中旬新增支持的功能），具体申请操作流程如下：

提供设备版本信息（show version）-->邮件发送给研发接口：陈秀招-->由秀招申请临时授权文件后，邮件同步。临时License的导入方法如下：

· 一、通过u盘导入

1、将lic文件考到U盘

2、安装：ASME(config)#license install usb0:asme.lic

3、查看：ASME#show license all_license

· 二、通过tftp导入

1、将lic文件考到设备上：ASME#copy oob_tftp://192.168.225.1/asme.lic flash:asme.lic

2、安装：ASME(config)#license install flash:asme.lic

3、查看：ASME#show license all_license

在6月30日前临时License的处理方案如上，后续如有变动会及时更新，请关注RTR系统说明。

37、关于防代理方案中ASMM组件的部署计划说明

当前主推的部署场景为SAM+ASME的部署场景，相应的版本见问题一本通/实施一本通中提到的配套版本，ASMM版本待后续正式发布后再推广部署。因此，如果项目中遇到SAM无法升级到支持防代理功能的版本，需要使用ASMM组件来支持的，需要提前邮件同步到研发陈秀招（chenxiuzhao@ruijie.com.cn)，需后台评估可行性。
