一、功能需求

根据实际物理拓扑（选择需要的设备进行自定义拓扑的编辑），添加分楼宇和建筑物自行规划拓扑编辑。

二、配置要点

1、配置设备分组，一个设备可以属于很多个组。如果在进入编辑模式删除节点会把设备里面节点删除。

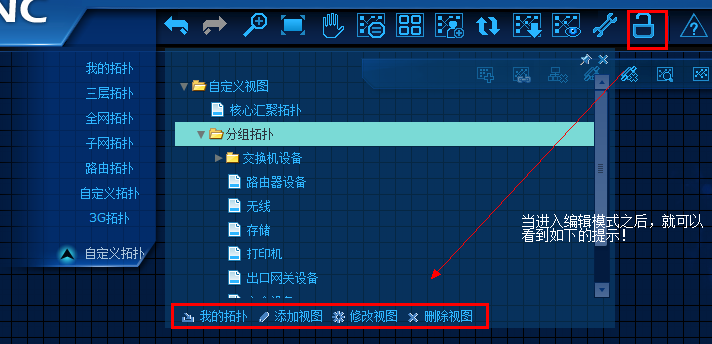

2、进入编辑模式”时，管理员同时可以对“我的拓扑”和“自定义拓扑”进行编辑操作。

3、管理员无法删除系统预定义试图，如“核心汇聚视图”。

4、管理员无法对设置为默认视图的拓扑图进行删除、移除操作。

5、当系统不存在默认视图时，系统会自动分配核心汇聚视图为默认视图。

6、分组拓扑目录为系统自动生成的和路径拓扑目录为系统自动生成的，管理员无法对路径拓扑目录进行添加、修改、删除视图和加入到我的拓扑操作。

7、管理员不能对拓扑图中的分组拓扑进行添加、删除、修改视图操作。

8、我的拓扑系统默认无法进行添加、修改、删除视图操作，管理员需要通过点击“进入编 辑模式”才能对视图的相应功能操作。

9、 管理员无法对系统预定义试图（如“核心汇聚视图“）进行删除操作，可以进行移除操作。

10、管理员无法对默认视图的拓扑图进行删除、移除操作。

11、当系统不存在默认视图时，系统会自动分配核心汇聚视图为默认视图。

三、配置步骤

1、自定义拓扑：自定义视图为二层拓扑视图的一种类型，管理员可以针对二层拓扑图中的不同设备，自定义不同的拓扑视图，查看设备和pc之间的链路层拓扑（反映真实的物理连接）

2、设备分组，设备分组可以是根据设备型号、实际的物理拓扑（比如某一栋楼、某一个连体宿舍、或是办公区、教学区等等）

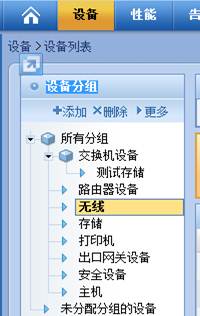

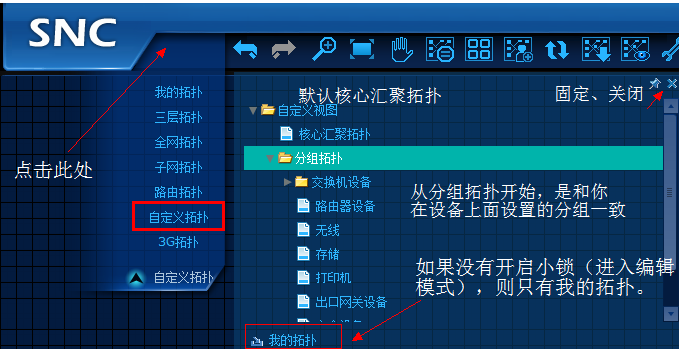

查看设备分组的情况：

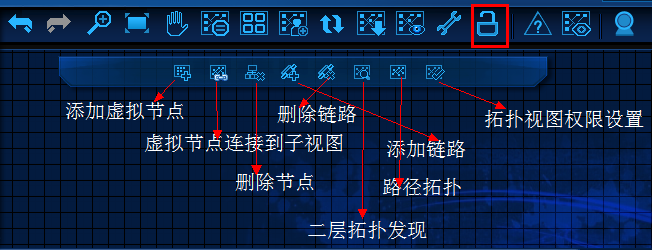

设置按钮中每个功能简介：

添加虚拟节点：添加虚拟节点，可以云和建筑物。

虚拟节点连接到子视图：可以两个不同视图进行桥接。并且需要是子视图，就是在视图下面还有其他的视图。

删除节点：把不需要的节点（设备、终端、虚拟节点）删除。不可逆。

删除链路、点击后选择拓扑中链路点击后就删除。

二层拓扑发现：当设备发现不齐全的时候需要使用二层拓扑发现。

添加链路：如果当设备之间没有连接链路的时候，并且snmp和telnet模板都检查过正常无误。需要手工绘制拓扑的时候需要该按钮。

路径拓扑：展示全网设备中源设备和目的设备的链路关系拓扑。

拓扑视图权限设置：管理员可以为不同的角色定义自定义拓扑视图的权限。

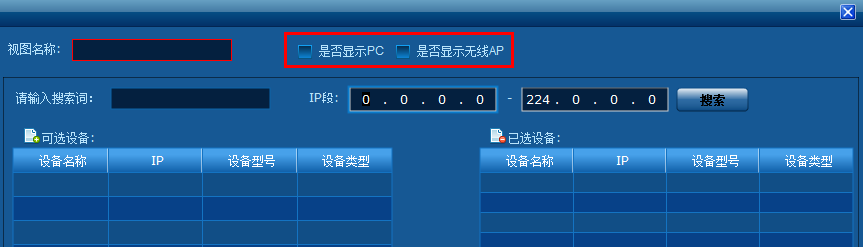

3、点击进入到拓扑。点击我的拓扑。添加视图，根据需要选择是否显示pc和无线ap，选择设备。也可以根据网段选择设备。

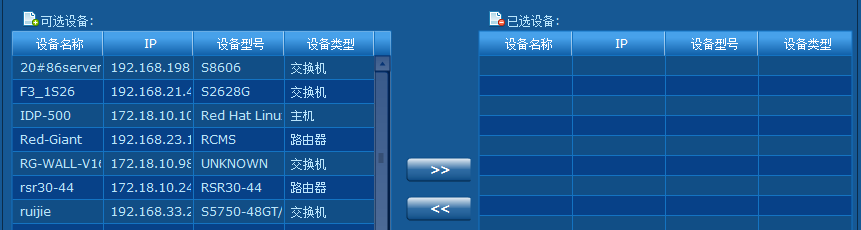

4、在可选设备中选择设备，根据可选设备。添加到已选择设备。

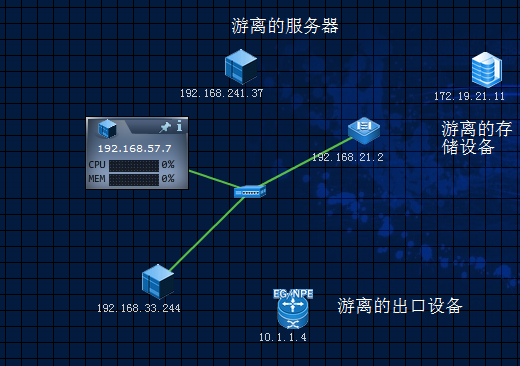

5、选择后出现的拓扑图如下：

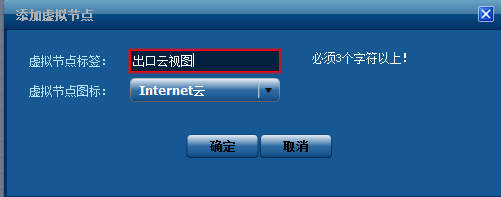

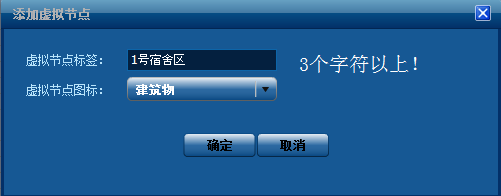

6、添加虚拟节点：可以添加建筑物、和云来使得拓扑更加的美观。

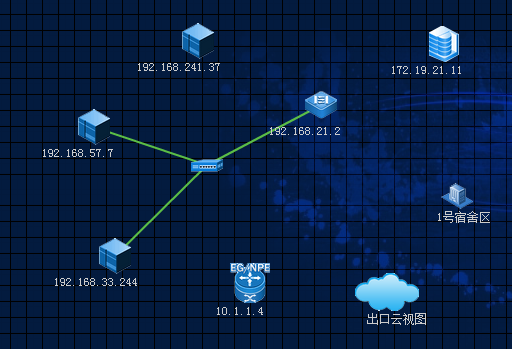

添加虚拟云后的拓扑显示如下 ：

7、添加链路，点击编辑视图选中添加链路。

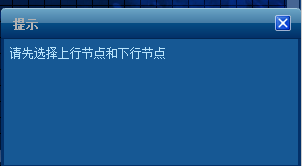

鼠标点击需要的设备进行选择，需要连接的设备。

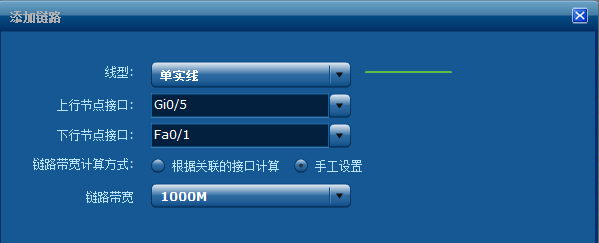

8、点击进入编辑里面的添加链路按钮，选择线型：单实线和虚实线、上行节点接口和下行节点接口(自己手工选择的），链路带宽计算是根据关联的端口自动计算或者手工选择是十兆、百兆、千兆等等。

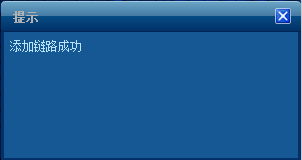

添加链路成功提示：

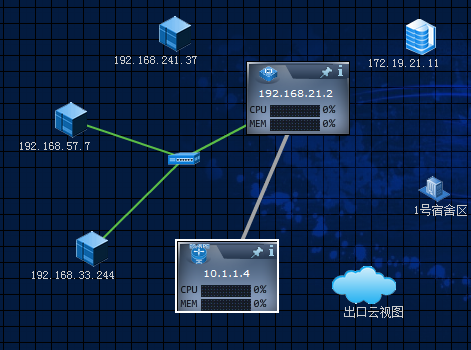

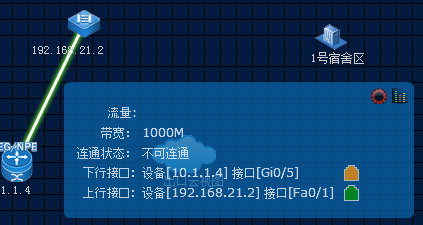

当鼠标放在上面会显示出具体的信息，比如流量、带宽、连通状态、上行接口、下行接口等等提示。

四、配置验证

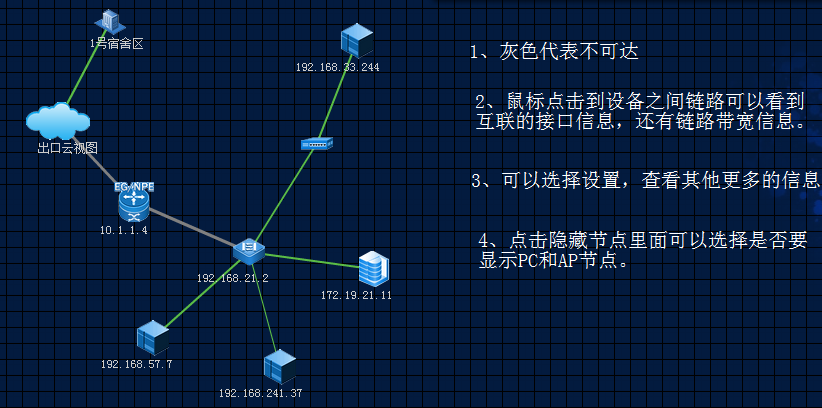

效果图如下：
