产品硬件说明
一、产品介绍：
RG-NBR-E系列业务保障网关（以下简称RG-NBR-E）是锐捷网络完全自主研发的一款解决当下中小规模网络出口难题的多业务综合网关产品。RG-NBR-E系列产品集成先进的软硬件体系构架，不仅拥有专业出口设备高效的NAT转发性能，同时还将流控、智能选路、上网行为管理、安全防护、Web认证、VPN等几大功能集于一身。我们不需要再考虑应该使用路由器、防火墙还是流控设备。内置AC管理功能，可管理RAP全系列产品，可降低中小型企业的整体建网成本15%以上，可支持CMS系统联动，能够实现设备统一配置、状态监控、故障检测预警等功能，是日常网络管理优化的好帮手。
在传统的微信连Wi-Fi认证基础上，增加了多种认证方式并存、自定义商家广告页等， RG-NBR-E系列一台设备就可以满足以上所有需求。
二、产品型号：
NBR-800G
指示灯
|
指示信号说明 |
工作状态 |
|
PWR指示灯 |
电源正常：绿色常亮 电源关闭或故障：不亮 |
|
SYS指示灯 |
上电初始化：绿色闪烁 初始化完成：绿色常亮 |
|
Speed指示灯 |
千兆：橙色常亮 百/十兆：不亮 |
|
Link/ACT指示灯 |
千/百/十兆Link：绿色常亮 |
|
数据收发：绿色闪烁 |
NBR-950G
指示灯
|
指示信号说明 |
工作状态 |
|
PWR指示灯 |
电源正常：绿色常亮 电源关闭或故障：不亮 |
|
SYS指示灯 |
上电初始化：绿色闪烁 初始化完成：绿色常亮 |
|
Speed指示灯 |
千兆：橙色常亮 百/十兆：不亮 |
|
Link/ACT指示灯 |
千/百/十兆Link：绿色常亮 |
|
数据收发：绿色闪烁 |
NBR-1000G-E
指示灯
|
|
工作状态 |
|
PWR指示灯说明 |
电源正常：绿色常亮 电源关闭或故障：不亮 |
|
SYS |
上电初始化：绿色闪烁 初始化完成：绿色常亮 告警：红色常亮 |
|
0-4电口link/ACT指示灯 |
千/百/十兆Link：绿色常亮 数据收发：绿色闪烁 |
|
0-4电口speed指示灯 |
千兆：橙色常亮 百/十兆：不亮 |
NBR-1300G-E
指示灯
|
指示信号说明 |
工作状态 |
|
PWR指示灯 |
电源正常：绿色常亮 电源关闭或故障：不亮 |
|
SYS指示灯 |
上电初始化：绿色闪烁 初始化完成：绿色常亮 告警：红色常亮 |
|
Speed指示灯 |
千兆：橙色常亮 百/十兆：不亮 |
|
Link/ACT指示灯 |
千/百/十兆Link：绿色常亮 |
|
数据收发：绿色闪烁 |
NBR-1700G-E
指示灯
|
指示灯说明 |
工作状态 |
|
PWR |
电源正常：绿色常亮 电源关闭或故障：不亮 |
|
SYS |
上电初始化：绿色闪烁 初始化完成：绿色常亮 告警：红色常亮 |
|
0-5电口link/ACT指示灯 |
千/百/十兆Link：绿色常亮 数据收发：绿色闪烁 |
|
0-5电口speed指示灯 |
千兆：橙色常亮 百/十兆：不亮 |
NBR-2100G-E
指示灯
|
指示灯说明 |
工作状态 |
|
PWR |
电源正常：绿色常亮 电源关闭或故障：不亮 |
|
SYS |
上电初始化：绿色闪烁 初始化完成：绿色常亮 告警：红色常亮 |
|
0-7电口link/ACT指示灯 |
千/百/十兆Link：绿色常亮 数据收发：绿色闪烁 |
|
0-7电口speed指示灯 |
千兆：橙色常亮 百/十兆：不亮 |
|
6F-7F千兆光口指示灯 |
link：绿色常亮 数据收发：绿色闪烁 |
NBR-2500D-E
指示灯
|
指示灯说明 |
工作状态 |
|
PWR |
电源正常：绿色常亮 电源关闭或故障：不亮 |
|
SYS |
上电初始化：绿色闪烁 初始化完成：绿色常亮 告警：红色常亮 |
|
SATA |
在位：绿色常亮 读写：绿色闪烁 |
|
0-7电口link/ACT指示灯 |
千/百/十兆Link：绿色常亮 数据收发：绿色闪烁 |
|
0-7电口speed指示灯 |
千兆：橙色常亮 百/十兆：不亮 |
|
6F-7F千兆光口指示灯 |
link：绿色常亮 数据收发：绿色闪烁 |
NBR-3000D-E
指示灯
|
指示灯说明 |
工作状态 |
|
PWR |
电源正常：绿色常亮 电源关闭或故障：不亮 |
|
SYS |
上电初始化：绿色闪烁 初始化完成：绿色常亮 告警：红色常亮 |
|
SATA |
在位：绿色常亮 读写：绿色闪烁 |
|
0-7电口link/ACT指示灯 |
千/百/十兆Link：绿色常亮 数据收发：绿色闪烁 |
|
0-7电口speed指示灯 |
千兆：橙色常亮 百/十兆：不亮 |
|
6F-7F千兆光口指示灯 |
link：绿色常亮 数据收发：绿色闪烁 |
NBR-6205-E
RG-NBR6205-E产品前面板
RG-NBR6205-E产品后面板
指示灯
|
指示灯说明 |
工作状态 |
|
||
|
PWR |
电源正常：绿色常亮 电源关闭或故障：不亮 |
|
||
|
SYS |
上电初始化：绿色闪烁 初始化完成：绿色常亮 告警：红色常亮 |
||
|
SATA |
在位：绿色常亮 读写：绿色闪烁 |
||
|
0-7电口link/ACT指示灯 |
千/百/十兆Link：绿色常亮 数据收发：绿色闪烁 |
||
|
0-7电口speed指示灯 |
千兆：橙色常亮 百/十兆：不亮 |
||
|
8F-9F光口指示灯 |
link：绿色常亮 数据收发：绿色闪烁 |
||
NBR-6210-E
RG-NBR6210-E产品前面板
RG-NBR6210-E产品后面板
指示灯
|
指示灯说明 |
工作状态 |
|
||
|
PWR |
电源正常：绿色常亮 电源关闭或故障：不亮 |
|
||
|
SYS |
上电初始化：绿色闪烁 初始化完成：绿色常亮 告警：红色常亮 |
||
|
SATA |
在位：绿色常亮 读写：绿色闪烁 |
||
|
0-7电口link/ACT指示灯 |
千/百/十兆Link：绿色常亮 数据收发：绿色闪烁 |
||
|
0-7电口speed指示灯 |
千兆：橙色常亮 百/十兆：不亮 |
||
|
8F-9F光口指示灯 |
link：绿色常亮 数据收发：绿色闪烁 |
||
NBR-6215-E
RG-NBR6215-E产品前面板
RG-NBR6215-E产品后面板
指示灯
|
指示灯说明 |
工作状态 |
|
||
|
PWR |
电源正常：绿色常亮 电源关闭或故障：不亮 |
|
||
|
SYS |
上电初始化：绿色闪烁 初始化完成：绿色常亮 告警：红色常亮 |
||
|
SATA |
在位：绿色常亮 读写：绿色闪烁 |
||
|
0-7电口link/ACT指示灯 |
千/百/十兆Link：绿色常亮 数据收发：绿色闪烁 |
||
|
0-7电口speed指示灯 |
千兆：橙色常亮 百/十兆：不亮 |
||
|
8F-9F光口指示灯 |
link：绿色常亮 数据收发：绿色闪烁 |
||
模块RG-NBR-HDD-1T
RG-NBR-HDD-1T硬盘外观图
三、产品参数
NBR-800G
|
产品型号 |
RG-NBR 800G-E |
|
内存 |
SDRAM：512M |
|
内置大容量存储：4GB |
|
|
BOOTROM：2MB |
|
|
I/O设置 |
WAN0口WAN1口：默认2个 10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。其中WAN1口可进行WAN/LAN切换。 LAN口：默认3个10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。 其中LAN1，LAN2口可进行WAN/LAN切换。 |
|
控制台口：1个 |
|
|
USB接口：1个 |
|
|
接口标准 |
以太网：10Base-T/100Base-TX/1000Base-TX，100BASE-FX，1000BASE-SX/LX/ZX。 |
|
配置口（控制台口）：RS-232 |
|
|
外形尺寸（宽×高×深） （单位：mm） |
440×43.6×200（不含脚垫） |
|
电压 |
100-240V~，50-60Hz |
|
功率 |
小于20W |
|
工作环境 |
温度：0~45℃ |
|
湿度：10～90%RH （不结露） |
& 由于U盘型号众多，不能保证系统支持所有的USB设备。建议使用正品金斯顿U盘，并且U盘文件系统格式为FAT32。
NBR-950G
|
产品型号 |
RG-NBR 950G-E |
|
内存 |
SDRAM：512M |
|
内置大容量存储：4GB |
|
|
BOOTROM：2MB |
|
|
I/O设置 |
WAN0口WAN1口：默认2个 10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。其中WAN1口可进行WAN/LAN切换。 LAN口：默认3个10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。 其中LAN1，LAN2口可进行WAN/LAN切换。 |
|
控制台口：1个 |
|
|
USB接口：1个 |
|
|
接口标准 |
以太网：10Base-T/100Base-TX/1000Base-TX，100BASE-FX，1000BASE-SX/LX/ZX。 |
|
配置口（控制台口）：RS-232 |
|
|
外形尺寸（宽×高×深） （单位：mm） |
440×43.6×200（不含脚垫） |
|
电压 |
100-240V~，50-60Hz |
|
功率 |
小于20W |
|
工作环境 |
温度：0~45℃ |
|
湿度：10～90%RH （不结露） |
& 由于U盘型号众多，不能保证系统支持所有的USB设备。建议使用正品金斯顿U盘，并且U盘文件系统格式为FAT32。
NBR-1000G-E
|
产品型号 |
RG-NBR1000G-E |
|
内存 |
SDRAM：512M |
|
内置大容量存储：4GB |
|
|
BOOTROM：2MB |
|
|
I/O设置 |
WAN0口WAN1口：默认2个 10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。其中WAN1口可进行WAN/LAN切换。 LAN口：默认3个10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。 其中LAN1，LAN2口可进行WAN/LAN切换。 |
|
控制台口：1个 |
|
|
USB接口：1个 |
|
|
接口标准 |
以太网：10Base-T/100Base-TX/1000Base-TX，100BASE-FX，1000BASE-SX/LX/ZX。 |
|
配置口（控制台口）：RS-232 |
|
|
外形尺寸（宽×高×深） （单位：mm） |
440×43.6×200（不含脚垫） |
|
电压 |
100-240V~，50-60Hz |
|
功率 |
小于20W |
|
工作环境 |
温度：0~45℃ |
|
湿度：10～90%RH （不结露） |
& 由于U盘型号众多，不能保证系统支持所有的USB设备。建议使用正品金斯顿U盘，并且U盘文件系统格式为FAT32。
NBR-1300G-E
|
产品型号 |
RG-NBR1300G-E |
|
内存 |
SDRAM：512M |
|
FLASH：512MB |
|
|
BOOTROM：8MB |
|
|
I/O设置 |
WAN0口WAN1口：默认2个 10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。其中WAN1口可进行WAN/LAN切换。 LAN口：默认3个10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。 其中LAN1，LAN2口可进行WAN/LAN切换。 |
|
控制台口：1个 |
|
|
USB接口：1个 |
|
|
接口标准 |
以太网：10Base-T/100Base-TX/1000Base-TX，100BASE-FX，1000BASE-SX/LX/ZX。 |
|
配置口（控制台口）：RS-232 |
|
|
外形尺寸（宽×高×深） （单位：mm） |
440×43.6×200（不含脚垫） |
|
电压 |
100-240V~，50-60Hz |
|
功率 |
小于20W |
|
工作环境 |
温度：0~45℃ |
|
湿度：10～90%RH （不结露） |
& 由于U盘型号众多，不能保证系统支持所有的USB设备。建议使用正品金斯顿U盘，并且U盘文件系统格式为FAT32。
NBR-1700G-E
|
产品型号 |
RG-NBR1700G-E |
|
||
|
存储器 |
DDR3
SDRAM：2GB |
|
||
|
BOOTROM：8MB |
|
|||
|
FLASH：512MB |
|||
|
I/O设置 |
WAN0口WAN1口：默认2个 10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。其中WAN1口可进行WAN/LAN切换。 LAN口：默认3个10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。 其中LAN1，LAN2，LAN3口可进行WAN/LAN切换。 |
|
||
|
管理口：1个（桥接模式下） |
|
|||
|
USB接口：1个 |
|
|||
|
接口标准 |
以太网：10Base-T/100Base-TX/1000Base-TX |
|
||
|
配置口（控制台口）：RS-232 |
|
|||
|
外型尺寸（宽×高×深） （单位：mm） |
440×43.6×200（不含脚垫） |
|
||
|
电压 |
100-240V~，50-60Hz |
||
|
功耗 |
小于40W |
||
|
工作温度 |
温度：-5~50℃ |
||
|
工作湿度 |
湿度：10~90%RH 不结露 |
||
& 由于U盘型号众多，不能保证系统支持所有的USB设备。建议使用正品金斯顿U盘，并且U盘文件系统格式为FAT32。
NBR-2100G-E
|
产品型号 |
RG-NBR2100G-E |
||
|
存储器 |
DDR3 SDRAM：2GB |
|
||
|
BOOTROM：8MB |
|
|||
|
FLASH ：512MB |
|
|||
|
I/O设置 |
WAN0口WAN1口：默认2个 10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。每个WAN口都支持光电复用，支持1000BASE-SX/LX/ZX mini GBIC光模块和GE-SFP-LX20/LH40-BIDI光模块。其中WAN1口可进行WAN/LAN切换。 LAN口：默认6个10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。 其中LAN1，LAN2，LAN3，LAN4，LAN5口可进行WAN/LAN切换。 |
|
||
|
管理口：1个。（桥接模式下） |
|
|||
|
控制台口： 1个 |
|||
|
|
USB接口：2个 |
|
||
|
接口标准 |
以太网：10Base-T/100Base-TX/1000Base-TX，1000BASE-SX/LX/ZX |
|
||
|
配置口（控制台口）：RS-232 |
|
|||
|
外型尺寸（宽×高×深） （单位：mm） |
440×43.6×200（不含脚垫） |
|
||
|
电压 |
100-240V~，50-60Hz |
||
|
功耗 |
小于40W |
||
|
工作温度 |
温度：-5°~50℃ |
||
|
工作湿度 |
湿度：10~90%RH
不结露 |
||
& 由于U盘型号众多，不能保证系统支持所有的USB设备。建议使用正品金斯顿U盘，并且U盘文件系统格式为FAT32。
NBR-2500D-E
|
产品型号 |
RG-NBR2500D-E |
||
|
存储器 |
DDR3 SDRAM：2GB |
|
||
|
BOOTROM：8MB |
|
|||
|
FLASH ：512MB |
|
|||
|
|
SATA：500G |
|
||
|
I/O设置 |
WAN0口WAN1口：默认2个 10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。每个WAN口都支持光电复用，支持1000BASE-SX/LX/ZX mini GBIC光模块和GE-SFP-LX20/LH40-BIDI光模块。其中WAN1口可进行WAN/LAN切换。 LAN口：默认6个10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。 其中LAN1，LAN2，LAN3，LAN4，LAN5口可进行WAN/LAN切换。 |
|
||
|
管理口：1个。（桥接模式下） |
|
|||
|
控制台口： 1个 |
|||
|
|
USB接口：2个 |
|
||
|
硬盘扩展模块 |
支持1个硬盘扩展模块 |
|
||
|
热拔插 |
硬盘模块热拔插：不支持 |
||
|
接口标准 |
以太网：10Base-T/100Base-TX/1000Base-TX，1000BASE-SX/LX/ZX |
|
||
|
配置口（控制台口）：RS-232 |
|
|||
|
外型尺寸（宽×高×深） （单位：mm） |
440×43.6×200（不含脚垫） |
|
||
|
电压 |
100-240V~，50-60Hz |
||
|
功耗 |
小于40W |
||
|
工作温度 |
温度：-5°~50℃ |
||
|
工作湿度 |
湿度：10~90%RH
不结露 |
||
& 由于U盘型号众多，不能保证系统支持所有的USB设备。建议使用正品金斯顿U盘，并且U盘文件系统格式为FAT32。
~ 由于RG-NBR2500D-E产品包装内有硬盘，请在搬运及使用过程中避免振动和冲击。
NBR-3000D-E
|
产品型号 |
RG-NBR3000D-E |
||
|
存储器 |
DDR3 SDRAM：2GB |
|
||
|
BOOTROM：8MB |
|
|||
|
FLASH ：512MB |
|
|||
|
|
SATA：500G |
|
||
|
I/O设置 |
WAN0口WAN1口：默认2个 10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。每个WAN口都支持光电复用，支持1000BASE-SX/LX/ZX mini GBIC光模块和GE-SFP-LX20/LH40-BIDI光模块。其中WAN1口可进行WAN/LAN切换。 LAN口：默认6个10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。 其中LAN1，LAN2，LAN3，LAN4，LAN5口可进行WAN/LAN切换。 |
|
||
|
管理口：1个。（桥接模式下） |
|
|||
|
控制台口： 1个 |
|||
|
|
USB接口：2个 |
|
||
|
硬盘扩展模块 |
支持1个硬盘扩展模块 |
|
||
|
热拔插 |
硬盘模块热拔插：不支持 |
||
|
接口标准 |
以太网：10Base-T/100Base-TX/1000Base-TX，1000BASE-SX/LX/ZX |
|
||
|
配置口（控制台口）：RS-232 |
|
|||
|
外型尺寸（宽×高×深） （单位：mm） |
440×43.6×200（不含脚垫） |
|
||
|
电压 |
100-240V~，50-60Hz |
||
|
功耗 |
小于40W |
||
|
工作温度 |
温度：-5°~50℃ |
||
|
工作湿度 |
湿度：10~90%RH
不结露 |
||
& 由于U盘型号众多，不能保证系统支持所有的USB设备。建议使用正品金斯顿U盘，并且U盘文件系统格式为FAT32。
~ 由于RG-NBR2500D-E,RG-NBR3000D-E产品包装内有硬盘，请在搬运及使用过程中避免振动和冲击。
NBR-6205-E
|
产品型号 |
RG-NBR6205-E |
|
存储器 |
DDR4 SDRAM：2GB |
|
BOOTROM：8MB |
|
|
eMMC：8GB |
|
|
SATA：1TB（选配） |
|
|
I/O设置 |
电口：8个，支持10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。 默认LAN0、LAN1、LAN2、LAN3、LAN4、LAN5为LAN口、WAN0、WAN1为WAN口 其中LAN1、LAN2、LAN3、LAN4、LAN5、WAN1口可进行WAN/LAN切换。 SFP口：2个，支持1000BASE-SX/LX/ZX
mini GBIC光模块和GE-SFP-LX20/LH40-BIDI光模块。 默认为WAN口，可进行WAN/LAN切换。 |
|
管理口：1个（桥接模式下） |
|
|
控制台口：1个 |
|
|
USB接口：2个 |
|
|
硬盘模块 |
选配1个硬盘模块 |
|
热拔插 |
硬盘模块热拔插：不支持 |
|
接口标准 |
以太网：10Base-T/100Base-TX/1000Base-TX，1000BASE-SX/LX/ZX，10GBASE-SR/LR/ZR |
|
配置口（控制台口）：RS-232 |
|
|
外型尺寸（宽×高×深） （单位：mm） |
440×43.6×200（不含脚垫） |
|
电压 |
100-240V~，50-60Hz |
|
功耗 |
小于25W |
|
工作温度 |
温度：0~45℃ |
|
工作湿度 |
湿度：10~90%RH
不结露 |
& 由于U盘型号众多，不能保证系统支持所有的USB设备。建议使用正品金斯顿U盘，并且U盘文件系统格式为FAT32。
~ 由于RG-NBR6205-E产品选配有硬盘，请在搬运及使用过程中避免振动和冲击。
~ 如果RG-NBR6205-E产品使用中带有硬盘，请务必在下电前先关闭电源开关按钮，等待PWR信号灯熄灭后再拔除电源线，以免硬盘受到损坏。
NBR-6210-E
|
产品型号 |
RG-NBR6210-E |
|
||
|
存储器 |
DDR4 SDRAM：2GB |
|
||
|
BOOTROM：8MB |
|
|||
|
eMMC：8GB |
|
|||
|
SATA：1TB（选配） |
|
|||
|
I/O设置 |
电口：8个，支持10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。 默认LAN0、LAN1、LAN2、LAN3、LAN4、LAN5为LAN口、WAN0、WAN1为WAN口 其中LAN1、LAN2、LAN3、LAN4、LAN5、WAN1口可进行WAN/LAN切换。 SFP口：2个，支持1000BASE-SX/LX/ZX
mini GBIC光模块和GE-SFP-LX20/LH40-BIDI光模块。 默认为WAN口，可进行WAN/LAN切换。 |
|
||
|
管理口：1个（桥接模式下） |
|
|||
|
控制台口：1个 |
|||
|
USB接口：2个 |
|
|||
|
硬盘模块 |
选配1个硬盘模块 |
|
||
|
热拔插 |
硬盘模块热拔插：不支持 |
||
|
接口标准 |
以太网：10Base-T/100Base-TX/1000Base-TX，1000BASE-SX/LX/ZX，10GBASE-SR/LR/ZR |
|
||
|
配置口（控制台口）：RS-232 |
|
|||
|
外型尺寸（宽×高×深） （单位：mm） |
440×43.6×200（不含脚垫） |
|
||
|
电压 |
100-240V~，50-60Hz |
||
|
功耗 |
小于25W |
||
|
工作温度 |
温度：0~45℃ |
||
|
工作湿度 |
湿度：10~90%RH
不结露 |
||
& 由于U盘型号众多，不能保证系统支持所有的USB设备。建议使用正品金斯顿U盘，并且U盘文件系统格式为FAT32。
~ 由于RG-NBR6210-E产品选配有硬盘，请在搬运及使用过程中避免振动和冲击。
~ 如果RG-NBR6210-E产品使用中带有硬盘，请务必在下电前先关闭电源开关按钮，等待PWR信号灯熄灭后再拔除电源线，以免硬盘受到损坏。
NBR-6215-E
|
产品型号 |
RG-NBR6215-E |
|
||
|
存储器 |
DDR4 SDRAM：2GB |
|
||
|
BOOTROM：8MB |
|
|||
|
eMMC：8GB |
|
|||
|
SATA：1TB（选配） |
|
|||
|
I/O设置 |
电口：8个，支持10/100/1000M自适应快速以太网电口，自动识别网线和交叉线。 默认LAN0、LAN1、LAN2、LAN3、LAN4、LAN5为LAN口、WAN0、WAN1为WAN口 其中LAN1、LAN2、LAN3、LAN4、LAN5、WAN1口可进行WAN/LAN切换。 SFP+/SFP口:1个，默认为SFP+口，支持XG-SFP-SR-MM850 ；XG-SFP-LR-SM1310；XG-SFP-ER-SM1550光模块，支持BIDI光模块，默认为LAN口，可进行WAN/LAN切换。可配置为SFP口，支持1000BASE-SX/LX/ZX mini GBIC光模块和GE-SFP-LX20/LH40-BIDI光模块。 SFP口：1个，支持1000BASE-SX/LX/ZX
mini GBIC光模块和GE-SFP-LX20/LH40-BIDI光模块。默认为WAN口，可进行WAN/LAN切换。 |
|
||
|
管理口：1个（桥接模式下） |
|
|||
|
控制台口：1个 |
|||
|
USB接口：2个 |
|
|||
|
硬盘模块 |
选配1个硬盘模块 |
|
||
|
热拔插 |
硬盘模块热拔插：不支持 |
||
|
接口标准 |
以太网：10Base-T/100Base-TX/1000Base-TX，1000BASE-SX/LX/ZX，10GBASE-SR/LR/ZR |
|
||
|
配置口（控制台口）：RS-232 |
|
|||
|
外型尺寸（宽×高×深） （单位：mm） |
440×43.6×200（不含脚垫） |
|
||
|
电压 |
100-240V~，50-60Hz |
||
|
功耗 |
小于25W |
||
|
工作温度 |
温度：0~45℃ |
||
|
工作湿度 |
湿度：10~90%RH
不结露 |
||
& 由于U盘型号众多，不能保证系统支持所有的USB设备。建议使用正品金斯顿U盘，并且U盘文件系统格式为FAT32。
~ 由于RG-NBR6215-E产品选配有硬盘，请在搬运及使用过程中避免振动和冲击。
~ 如果RG-NBR6215-E产品使用中带有硬盘，请务必在下电前先关闭电源开关按钮，等待PWR信号灯熄灭后再拔除电源线，以免硬盘受到损坏。
模块RG-NBR-HDD-1T
|
型号 |
RG-NBR-HDD-1T |
|
||
|
适用机型 |
RG-NBR6205-E、RG-NBR6210-E、RG-NBR6215-E |
||
|
尺寸 |
130mm*102mm*27 mm |
||
|
规格 |
机械硬盘 |
||
|
容量 |
1T |
||
|
海拔 |
0~3000m |
||
|
热插拔 |
不支持热插拔 |
||
& 硬盘上已经内置软件，且格式为EXT3，无需额外操作，即插即用。
& 硬盘不支持热插拔，主设备请在断电状态下插入硬盘，并重新启动设备。
~ 请在搬运及使用过程中避免振动和冲击。
~ 运输过程中，必须使用产品原包装运输。
~ 超过3000m海拔使用可能存在问题。

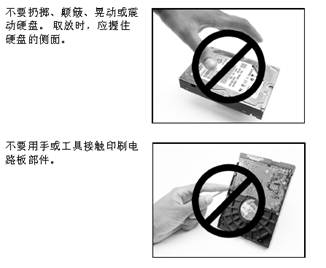

~ 操作硬盘时注意不要跌落和按压表面，和覆盖硬盘的通气孔。
~ 硬盘安装过程参考下面的注意事项。
。
NBR6200-E Series的硬盘安装，在设备断电情况下，将背面的两个硬盘固定螺丝孔拧开，拔出空的硬盘挡板，再插入带有硬盘的模块后，重新将螺丝拧紧即可。
