一、组网需求
使用EG网关作为出口，在其上开启PPPoE Server
Local-Account（本地计费）功能。下级终端、设备通过PPPoE 拨号接入方式认证上网，不依赖外部服务器，仅依靠设备自身对用户的上网行为进行计费与限制。

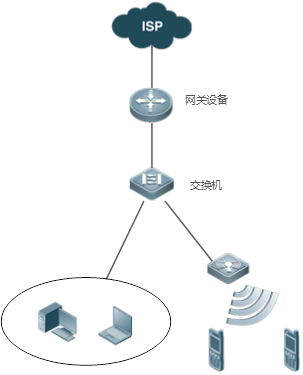

二、拓扑
在网关作为出口，在其上开启PPPoE Server功能、计费功能，下级终端、设备通过PPPoE
client进行认证上网
拓扑说明：
·
出口网关作为PPPoE
server，完成客户端的认证；
·
交换机作为接入设备；
·
终端、其他网络设备作为PPPoE
client进行认证；
·
出口网关作为计费设备，对内网的用户进行计费；
三、配置要点
1、启用并配置PPPoE SERVER功能。
2、添加并配置PPPoE账号，实现PPPoE账号认证计费。
四、配置步骤
WEB配置方法：

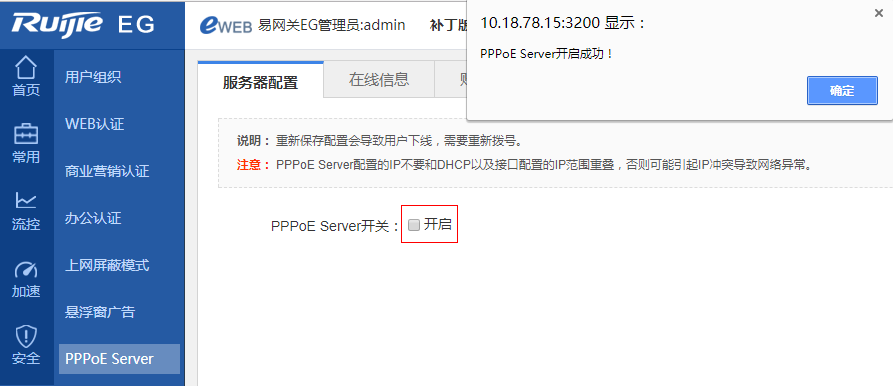

步骤一：开启PPPOE SERVER功能

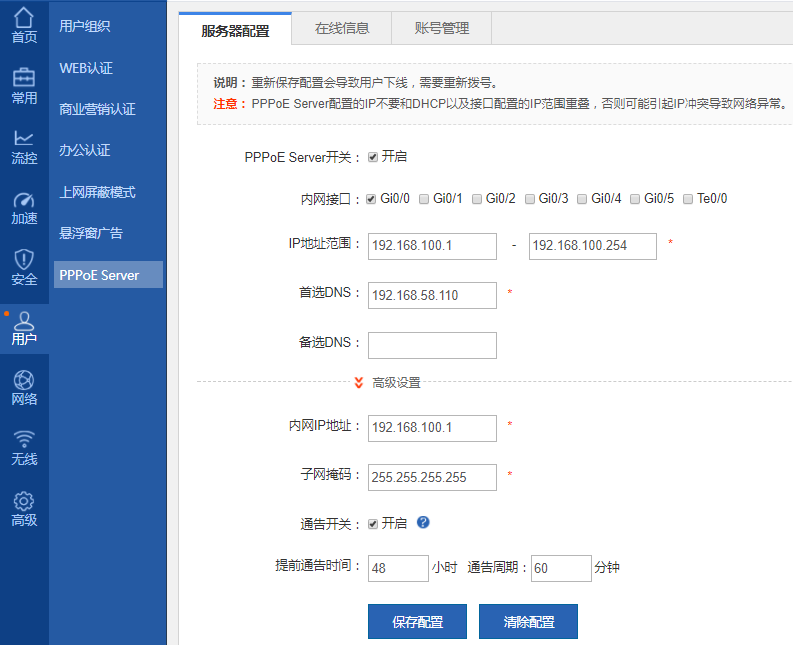

步骤二：配置PPPoE Server参数
1. 内网接口：设置需要开启PPPoE Server功能的内网接口。
2. IP地址范围：设置PPPoE Server动态分配的IP地址范围，必填。
3. DNS: 设置PPPoE Server分配的DNS，必填一个。
4. 内网IP地址：PPPoE Server的IP地址。会自动输入设置的IP地址范围的首地址，用户可以不用关注。
5. 子网掩码：PPPoE Server的掩码。自动输入，默认255.255.255.255，用户可以不用关注。
6. 通告开关：账号到期提前通告功能的开关。默认关闭，需要时可手动开启。
7. 提前通告时间：账号到期前多少时间开始通告。通告开关关闭时隐藏。
8. 通告周期：账号每次通告的间隔时间。通告开关关闭时隐藏。

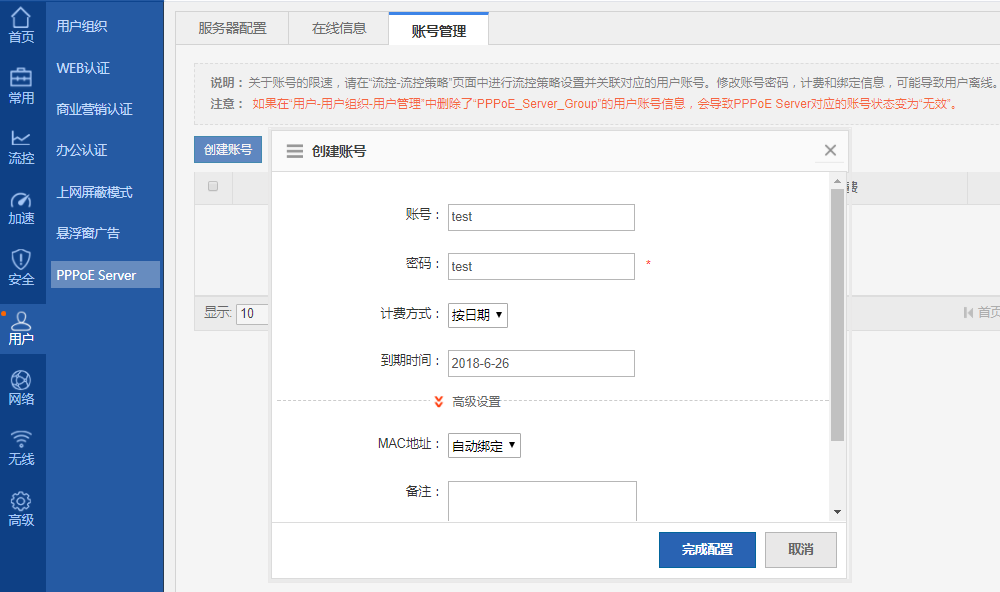

步骤三：添加PPPoE账号
1. 账号和密码：PPPoE拨号认证时的账号和密码，必填。
2. 计费方式：包括不限制和按日期。选择按日期计费方式时，到达指定日期则账号过期，无法上线。
3. MAC地址：账号MAC地址绑定，包括不绑定，自动绑定和绑定。设置为绑定时，需要手动输入绑定的MAC地址。设置为自动绑定时，在账号上线时会自动绑定客户端的MAC地址。
4. 备注：账号的备注信息
命令行配置方法：
1.
PPPoE Server配置：
#开启PPPoE
Server开关
Ruijie(config)#pppoe-server
enable
#配置PPPoE
Server拨号组
Ruijie(config)#bba-group
pppoe pppoe-server0
Ruijie(config-bba-group)#virtual-template
50
Ruijie(config-bba-group)#exit
#配置AAA认证方法为subs本地认证
Ruijie(config)#aaa
new-model
Ruijie(config)#aaa
authentication ppp default subs
#清除之前的地址池和接口配置
Ruijie(config)#no
ip local pool pppoe-server0
Ruijie(config)#default
interface Loopback 2147483100
#设置PPPoE
Server的地址池（IP地址范围）
Ruijie(config)#ip
local pool pppoe-server0 192.168.100.1 192.168.100.254
#设置PPPoE
Server的IP地址和掩码
Ruijie(config)#interface
Loopback 2147483100
Ruijie(config-if-Loopback
2147483100)#ip address 192.168.100.1 255.255.255.255
Ruijie(config-if-Loopback
2147483100)#exit
#配置PPPoE
Server模板，关联地址池和Loopback口，配置dns，默认认证方法
Ruijie(config)#interface
Virtual-Template 50
Ruijie(config-if-Virtual-Template
50)#ip unnumbered Loopback 2147483100
Ruijie(config-if-Virtual-Template
50)#peer default ip address pool pppoe-server0
Ruijie(config-if-Virtual-Template
50)#ppp ipcp dns 192.168.58.110
Ruijie(config-if-Virtual-Template
50)#ppp authentication chap pap ms-chap ms-chap-v2
Ruijie(config-if-Virtual-Template
50)#ip nat inside
Ruijie(config-if-Virtual-Template
50)#exit
#指定内网接口开启PPPoE
Server（关联PPPoE Server拨号组）
Ruijie(config)#interface
Gi0/0
Ruijie(config-if-GigabitEthernet
0/0)#pppoe-server enable group pppoe-server0
Ruijie(config-if-GigabitEthernet
0/0)#exit
#关闭PPPoE
Server功能
Ruijie(config)#no
pppoe-server enable
#清除PPPoE
Server配置
Ruijie(config)#interface
Gi0/0
Ruijie(config-if-GigabitEthernet
0/0)#no pppoe-server enable group
Ruijie(config-if-GigabitEthernet
0/0)#exit
Ruijie(config)#no
pppoe-server enable
Ruijie(config)#no
bba-group pppoe pppoe-server0
Ruijie(config)#no
interface Virtual-Template 50
Ruijie(config)#no
ip local pool pppoe-server0
Ruijie(config)#no
interface Loopback 2147483100
#配置账号通告功能
Ruijie(config)#local-account
notice enable
Ruijie(config)#local-account
notice date-rule 48 60
#关闭账号通告功能
Ruijie(config)#default
local-account notice enable
Ruijie(config)#default
local-account notice date-rule
2.
PPPoE账号配置：
