一、背景介绍

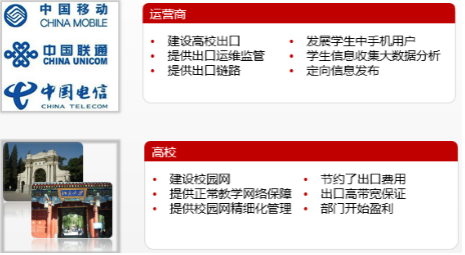

运营商更加主动地加入校园网建设
学校用户每人都有学号，同时学号会用于校园网接入和审计凭证。而运营商网络账号一般为固话或手机号码。那么：
1、运营商想要发展手机用户并进军校园网，账号问题怎么破？让学校放弃已有的认证凭证使用手机号？
2、学校和运营商都需要对网络进行审计和监控，那么用户凭证怎么做到统一识别和管理？
3、校园网会接入不同的运营商线路，如何保证不同的运营商用户数据能够正确转发到相应的运营商线路？同时怎么做到用户限速？
BRAC解决方案可解决！
1、账号对接和同步
BRAC解决方案在不改变学校现有的接入凭证信息（学号）情况下，在校园网SAM上把学生账号和运营商为学生开通的账号进行绑定。认证时学生使用学号进行认证，校园网SAM收到内网学号认证时，会把该学号对应的运营商账号发往出口路由器，由出口路由器代理向运营商Radius服务器进行认证。
2、选路问题
校园网SAM会向出口路由器同步账号的用户组信息，使用基础联动功能实现选路
3、限速问题
出口路由器向运营商认证时，运营商会为该账号创建一个虚拟通道，在运营商处网关设备上已经存在对该账号的限速策略。因此在出口设备上不用再进行限速配置。
二、设备角色（具体参见“02 BRAC认证原理介绍” 章节 ）
BRAC（Broadband
Remote Access Concentrator，宽带远程访问集中器）解决方案一般由五个基本角色组成：终端用户、内网认证设备、校园网SAM、出口BRAC设备和运营商BRAS设备。
终端用户
校园网的接入终端
内网认证设备
用于对校园网的接入终端进行认证，将账号信息传输给校园网SAM。一般有WEB、802.1X等认证方式。
校园网SAM
保存有校园网账号和运营商账号的对应关系，执行两次认证：校园网账号认证和运营商BRAS设备认证。只有SAM运营商组件支持。
出口BRAC设备
向运营商BRAS设备发起PPPOE拨号认证，创建用户上网通道，同时为内网用户提供正确的选路、DNS等策略。只有RSR77-X系列设备支持。
运营商BRAS设备
即PPPOE
Server，与学校的出口BRAC设备进行协商和建立PPPOE通道。
三、认证过程

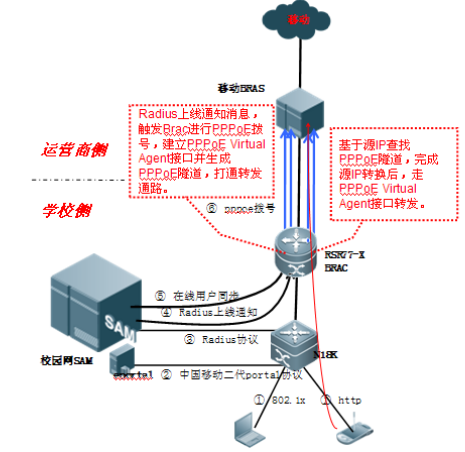

认证过程可以概括成“一次登录，两次认证”，详细认证流程如下，以内网使用WEB认证为例：
1) 用户PC接入网络，触发N18K进行WEB认证流程。
2) 交换机N18k通过radius协议与sam交互web认证信息。
3) 如果SAM验证校园网账号WEB认证失败，那么回复WEB认证失败信息给N18K，认证结束。
4) 如果SAM验证校园网账号WEB认证通过，SAM不会立马回复认证通过报文给N18K，而是通过radius报文触发brac设备（RSR77-x）开始pppoe拨号。
5) RSR77-x拦截SAM发给运营商radius设备的认证报文，根据报文中的“运营商名称”信息，指定某个接口发起PPPOE认证。
6) 认证成功后RSR77-X通知SAM认证通过，同时RSR77-X上会自动建立起内网IP地址和PPPOE隧道地址一对一的NAT策略。
7) SAM收到RSR77-X的认证成功报文，向N18K回复WEB认证成功。用户上线成功。
8) 已认证的用户上网数据通过内网到达RSR77-X，RSR77-X执行基于智能选路、DNS策略和NAT转换等转发功能。
9)内网用户下线，SAM发送radius报文触发brac设备（RSR77-X）拆除该账号PPPOE隧道，清除该账号的转发信息。用户成功下线。
