01 WEB认证介绍

一、功能概述

Web认证是一种对用户访问网络的权限进行控制的身份认证方法，这种认证方法不需要用户安装专用的客户端认证软件，使用普通的浏览器软件就可以进行身份认证。

未认证用户使用浏览器上网时，网络设备会强制浏览器访问特定站点，也就是Web认证服务器，通常称为Portal服务器。用户无需认证即可访问Portal服务器上的服务，比如下载安全补丁、阅读公告信息等。当用户需要访问认证服务器以外的其它网络资源时，就必须通过浏览器在Portal服务器上进行身份认证，只有认证通过后才可以使用网络资源。

除了认证上的便利性之外，由于Portal服务器和用户的浏览器有页面交互，可以利用这个特性在Portal服务器页面放置一些广告、通知、业务链接等个性化的服务。

二、名词解析

HTTP拦截

HTTP拦截指网络设备将原本需要转发的HTTP报文拦截下来，不进行转发。这些HTTP报文是连接在网络设备下的用户的浏览器所发出的，但目的并不是网络设备本身。例如，某用户通过IE浏览器访问www.google.com，网络设备本应该将这些HTTP请求报文转发到网关的，但如果启动HTTP拦截，这些报文将不被转发。

HTTP拦截之后，网络设备需要将用户的HTTP连接请求转向自己，于是网络设备和用户之间将建立起连接会话。网络设备将利用HTTP重定向功能，将重定向页面推送给用户，用户的浏览器上将弹出一个页面，这个页面可以是认证页面，也可以是下载软件的链接等等。

在Web认证功能中，哪些用户所发出的到哪个目的端口的HTTP报文需要进行拦截，哪些不需要，都是可以设置的。一般地，未经过认证的用户发出的HTTP请求报文会被拦截，已通过认证的用户将不被拦截。HTTP拦截是Web认证功能的基础，一旦浏览器发出的HTTP报文被拦截，就会自动触发Web认证的过程。

HTTP重定向

根据HTTP协议规定，正常情况下，用户的浏览器发出HTTP GET或HEAD请求报文后，如果接收一方能够提供资源，则以200报文响应，如果本地不能提供资源，则可以使用302报文响应。在302响应报文中，提供了一个新的站点路径，用户收到响应后，可以向这个新的站点重新发出HTTP GET或HEAD报文请求资源，这就是重定向。

HTTP重定向是Web认证的重要环节，是发生在HTTP拦截之后的，利用的就是HTTP协议中的302报文的特性。HTTP拦截过程将使得网络设备和用户之间建立起连接会话，随后用户将（本应发给其他站点的）HTTP GET或HEAD报文发给网络设备，网络设备收到后，回应以302报文，并且在302报文中加入重定向页面的站点路径，这样用户将向这个站点路径重新发出请求，就会获取到重定向的页面。

WEB降噪

· 什么是WEB噪声？

WEB认证原理是路由器将用户上网的HTTP请求报文重定向到portal服务器，由portal给用户提供登录服务。实际环境中，存在大量非用户上网的HTTP报文，如后台软件自动更新服务、一些客户端和服务器的主动探测连接等，这些非实际用户的HTTP请求需要丢弃，避免对路由器和portal服务器不必要的处理开销。

· 路由器如何进行WEB降噪？

1)识别WEB与非WEB请求

基于HTTP报文的User-Agent字段进行轻量级应用识别，区分WEB和非WEB的HTTP请求报文，丢弃来自非WEB应用的HTTP报文。

2)延长单用户响应发送周期（仅支持CLI配置，默认关闭）

支持配置使能，限制路由器对用户在周期内的HTTP请求响应，对同一IP可选在1~5000ms范围内仅重定向一次，避免频繁响应。

web-auth redirect-interval-time milliseconds

3)重定向发送报文限速（仅支持CLI配置，默认关闭）

支持配置使能，对路由器发送到重定向报文进行限速，可选1~2000PPS，避免eportal服务器过载。

web-auth control portal-name { redirect-rate-limit num(pps)}

三、功能组件

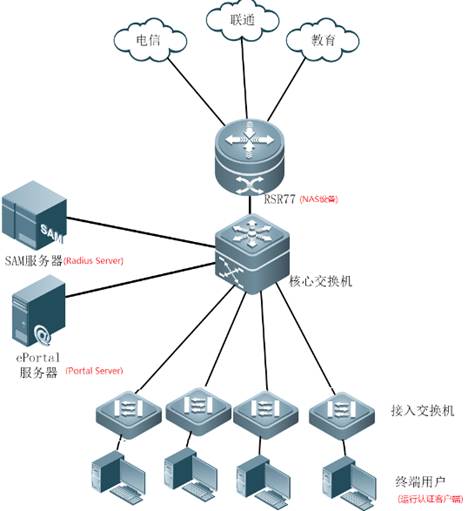

Web认证的典型组网方式如下图所示，它由四个基本角色组成：认证客户端、NAS设备、Portal服务器和Radius服务器。

· 认证客户端

通常是一个浏览器，运行HTTP协议，用户通过浏览器上网时浏览器将发出HTTP请求。

· NAS设备

设备接收Portal Server发过来的用户认证信息，并向Radius Server发起认证请求，根据认证结果设置用户是否可以上网，同时向Portal Server反馈认证结果。NAS可以为接入设备、汇聚设备或者是出口设备。

· Portal Server

提供Web认证的认证界面和相关操作。Portal Server接受认证客户端发出的基于HTTP的认证请求，提取其中的账号信息，将此信息发送到接入设备，同时根据接入设备反馈的认证结果，通过页面反馈给用户。

· Radius Server

提供基于radius协议的远程用户认证。

四、Web认证流程

1) 在认证之前，NAS设备将未认证用户发出的所有HTTP 请求都拦截下来，并重定向到Portal服务器去，这样在用户的浏览器上将弹出一个认证页面。

2) 在认证过程中，用户在认证页面上输入认证信息（用户名、口令、校验码等等）与Portal服务器交互。

3) Portal服务器使用portal协议将用户的认证信息发给NAS设备

4) NAS设备使用radius协议向Radius Server发起认证。认证结束后NAS设备使用portal协议将认证结果反馈给Portal服务器。

5) Portal服务器向用户返回页面，在客户端的认证页面上提示认证结果（成功或失败）。

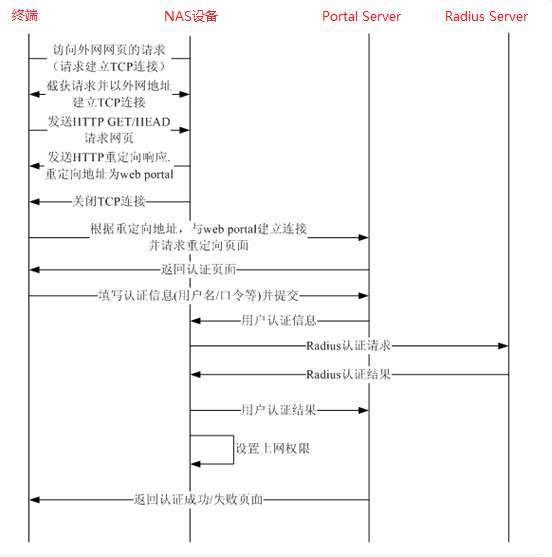

认证流程图

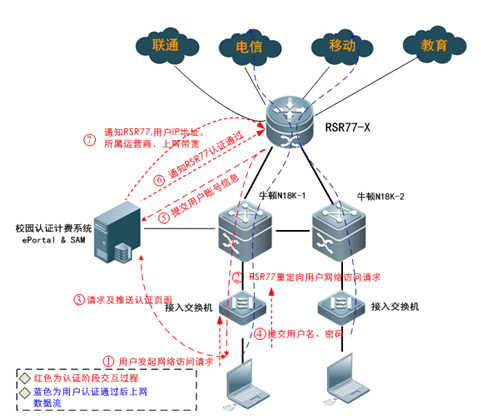

认证原理图：

五、用户下线流程：

用户下线分两种类型,一种是设备端检测到用户下线,比如用户时长到达,流量用完,链路断开等;一种是portal服务器端发现用户下线,比如用户通过下线页面触发了下线申请等。
