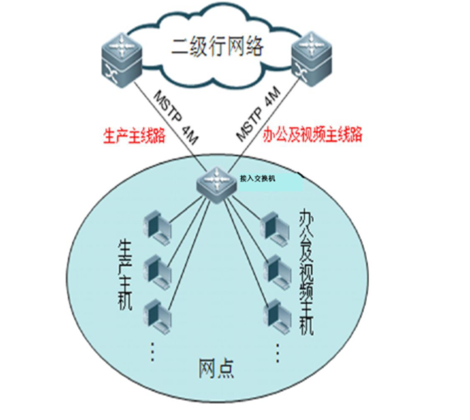

网点直接采用三层交换机作为用户网关，下连的接入交换机NBS5552XG可划分多个VLAN，连接生产、办公、视频业务。上行连接1条或2条MSTP线路，实行业务分流，生产和办公/视频走单独的链路。当出现链路故障，多种业务在同一条链路中传输时，部署QOS带宽策略可使得重点业务得到保障。

QoS需求：

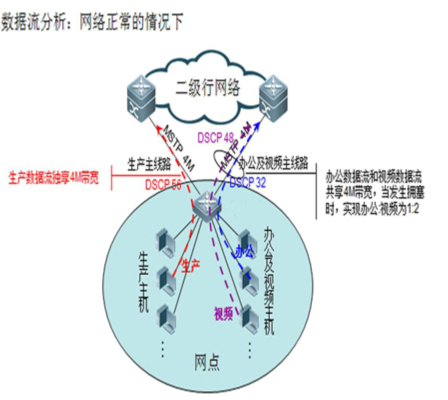

1. 办公及视频主线路上拥塞时，保证两种业务所占4M带宽的比例（办公：视频）为1:2

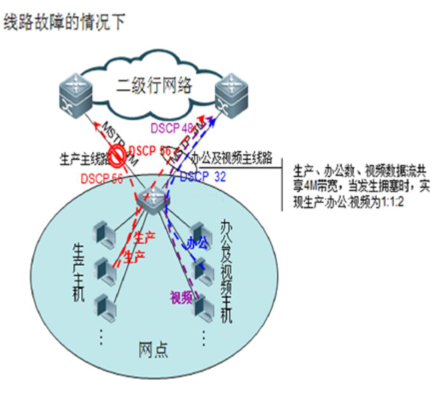

2. 当出现线路故障时，三种业务在1条4M线路上所占带宽比例（生产：办公：视频）为1:1:2

1、使用rate-limit进行限速：直接在接口上应用rate-limit

2、为不同数据流标记不同的COS值

1） 使用“带宽控制”对NBS-5552XG的上联端口进行限速

2） 在连接生成，视频以及办公主机的端口上修改端口的默认优先级（cos），为不同数据流标记不同的COS值

3） 确定三种数据流输出队列

4） 在NBS-5552XG的上联端口10上配置三种数据流输出队列调度算法及权重



*此功能不支持Web界面，只能在CLI中进行配置。

1、将NBS-5552XG的上联接口的实际带宽配置为4M

Ruijie(config-if)#rate-limit output 4000 512

虽然运营商提供的是4M MSTP线路接入，但由于上联接口为百兆（或千兆）接口，所以只有当上联接口输出的数据流总和为100M，从而出现拥塞时，所配置的QoS策略才会发挥作用。因此可能会出现下面的情况：

交换机从上联口转发出去的流量为5M，但由于没有达到上联口的最大带宽100M，因此QoS策略不会起到作用，而实际的运营商传输线路只有4M，已经开始丢弃超过部分的数据。因此在上联口配置rate-limit的用途就是修改上联口的实际带宽与运营商提供的线路带宽相等，从而触发当数据流速率超过4M时，QOS调度策略即生效。

2、为不同数据流标记不同的COS值

由于各种业务PC直接连在交换机上，一种简单标记方式是使用端口的缺省CoS值，而不是使用policy-map方式

配置端口的信任模式为CoS,并配置不同端口的缺省CoS值

建议首先查看下CoS-queue map的缺省配置,以下实例为配置端口的信任模式为CoS，并配置不同端口的缺省CoS值。

1) 查看交换机端口的默认COS值（交换机的所有端口默认的COS值为0），可以通过如下方式查看。

Ruijie(config-if)#Ruijie#show mls qos interface cos

 Interface     CoS

 ------------  ----

 Gi0/1         0

 Gi0/2         0

 Gi0/3         0

 Gi0/4         0

 Gi0/5         0

 Gi0/6         0

 Gi0/7         0

 Gi0/8         0

 Gi0/9         0

 Gi0/10        0

 Gi0/11        0

 Gi0/12        0

 Gi0/13        0

 Gi0/14        0

 Gi0/15        0

 Gi0/16        0

 Gi0/17        0

 Gi0/18        0

 Gi0/19        0

 Gi0/20        0

 Gi0/21        0

 Gi0/22        0

 Gi0/23        0

 Gi0/24        0

 Gi0/25        0

 Gi0/26        0

 Gi0/27        0

 Gi0/28        0

 Gi0/29        0

 Gi0/30        0

 Gi0/31        0

 Gi0/32        0

 Gi0/33        0

 Gi0/34        0

 Gi0/35        0

 Gi0/36        0

 Gi0/37        0

 Gi0/38        0

 Gi0/39        0

 Gi0/40        0

 Gi0/41        0

 Gi0/42        0

 Gi0/43        0

 Gi0/44        0

 Gi0/45        0

 Gi0/46        0

 Gi0/47        0

 Gi0/48        0

 TGi0/49       0

 TGi0/50       0

 TGi0/51       0

 TGi0/52       0

2）修改交换机端口的默认COS值

修改连接生产主机的接口(1-3)的COS配置为7；连接办公主机的接口(4-6)的COS配置为4；连接视频主机的接口(7-9)的COS配置为6。

连接生产主机的接口QoS配置

Ruijie(config-if)# mls qos trust cos

Ruijie(config-if)# mls qos cos 7------>连接生成主机的接口的COS配置为7

连接办公主机的接口QoS配置

Ruijie(config-if)# mls qos trust cos

Ruijie(config-if)# mls qos cos 4------>连接办公主机的接口的COS配置为4

连接视频主机的接口QoS配置

Ruijie(config-if)# mls qos trust cos

Ruijie(config-if)# mls qos cos 6------>连接视频主机的接口的COS配置为6

1）查看CoS MAP的缺省配置，查看CoS 所对应的硬件队列

通过上述步骤可以确定三种数据流的输出队列：

交换机支持8个硬件队列分别是Class-0，Class-2 ...... Class-7，优先依次增高

Ruijie(config)#show mls qos queueing

CoS-queue map:

   CoS   QID

   ---   ---

    0     2

    1     0

    2     1

    3     3

    4     4

    5     5

    6     6

    7     7

带有cos=4的办公主机数据流映射到队列Class-4

带有cos=6的视频主机数据流映射到队列Class-6

带有cos=7的生产主机数据流映射到队列Class-7

1）将NBS-5552XG的上联端口10的调度算法配置为WRR。

Ruijie(config-if)#mls qos scheduler wrr------>配置端口10的调度机制，模式为加权循环（WRR）。



2）配置队列3、5、7的权重，保证生产:办公:视频为1:1:2的关系

Ruijie(config-if)#wrr-queue bandwidth 1 1 1 1 7 1 14 7

Ruijie#copy running-config startup-config    ------> 确认配置正确，保存配置

Ruijie(config-if)#show mls qos interface scheduler

 Interface     Scheduler Method

 ------------  -----------------

 Gi0/1         wrr

 Gi0/2         wrr

 Gi0/3         wrr

 Gi0/4         wrr

 Gi0/5         wrr

 Gi0/6         wrr

 Gi0/7         wrr

 Gi0/8         wrr

 Gi0/9         wrr

 Gi0/10        wrr

 Gi0/11        wrr

 Gi0/12        wrr

 Gi0/13        wrr

 Gi0/14        wrr

 Gi0/15        wrr

 Gi0/16        wrr

 Gi0/17        wrr

 Gi0/18        wrr

 Gi0/19        wrr

 Gi0/20        wrr

 Gi0/21        wrr

 Gi0/22        wrr

 Gi0/23        wrr

 Gi0/24        wrr

 Gi0/25        wrr

 Gi0/26        wrr

 Gi0/27        wrr

 Gi0/28        wrr

 Gi0/29        wrr

 Gi0/30        wrr

 Gi0/31        wrr

 Gi0/32        wrr

 Gi0/33        wrr

 Gi0/34        wrr

 Gi0/35        wrr

 Gi0/36        wrr

 Gi0/37        wrr

 Gi0/38        wrr

 Gi0/39        wrr

 Gi0/40        wrr

 Gi0/41        wrr

 Gi0/42        wrr

 Gi0/43        wrr

 Gi0/44        wrr

 Gi0/45        wrr

 Gi0/46        wrr

 Gi0/47        wrr

 Gi0/48        wrr

 TGi0/49       wrr

 TGi0/50       wrr

 TGi0/51       wrr

 TGi0/52       wrr

Ruijie(config-if)#show mls qos queueing interface g0/10

Interface: Gi0/10

 wrr bandwidth weights:

   QID  Weights

   ---  -------

    0     1

    1     1

    2     1

    3     1

    4     7

    5     1

    6     14

    7     7

 wdrr bandwidth weights:

   QID  Quantum

   ---  -------

    0     1

    1     1

    2     1

    3     1

    4     1

    5     1

    6     1

    7     1
