2、浮动静态路由

应用场景：

当网络中有多条路径到达目的网络时，可以通过配置静态浮动路由，来实现主备链路的备份。

浮动静态路由主要应用在设备与设备之间有多条物理链路互联时，比如常见的两条，客户希望一条作为主链路承载一些关键业务，另外一条作为备份链路（平时不用），当主链路故障不通的时候（比如接口down掉），数据流能够切换到备份链路而不中断，此时就可以考虑采用浮动静态路由；在金融行业中常见的网点与支行，或者是支行与总行的出口网络中，通常会租用运营商的多条链路，比如电信的10M，联通的2M这样两种链路，客户希望正常的时候生产、办公的流量能够走电信的10M，当故障的时候切换到联通的2M，同时视频监控流量能够主走联通的2M，当该链路故障的时候，能够切换到电信的10M，实现数据业务的分流，同时故障的时候其他链路还可以作为备份链路，避免单点故障，这样的场景也可以考虑采用浮动静态路由（当然静态路由通常需要与BFD功能联动，以便检查到中间运营商设备或者链路存在故障，而交换机上面端口没有down无法感知到静态路由失效，结果路由无法切换的故障）；另外一些网吧，或者高校环境，采用电信，联通，教育网等多家运行商出口链路的时候，针对教育网或者联通的资源采用地址库的方式（也就是静态路由的方式）进行精确匹配，让数据流访问联通的优先走联通出口，故障的时候切换到教育网做备份，访问教育网的资源优先走教育出口，故障的时候切换到联通做备份，而其他的走电信，并且电信的链路同时作为两者的再备份，以实现数据分流与冗余备份，此时也可以考虑采用浮动静态路由实现。

一、组网要求

1、交换机有两条路径可以到达目的网络

2、当主线路（示例主用线路为gi0/25）失效时（接口down或线路断开），备用线路切换为主用

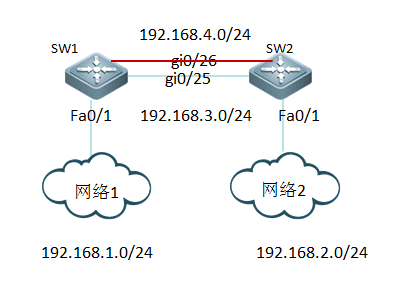

二、组网拓扑

三、配置要点

1、配置接口地址

2、配置浮动路由

四、配置步骤

1、配置交换机SW1接口IP

Ruijie>enable

Ruijie#configure terminal

Ruijie(config)#interface fastethernet 0/1

Ruijie(config-if-FastEthernet 0/1)#no switchport

Ruijie(config-if-FastEthernet 0/1)#ip address 192.168.1.254 255.255.255.0

Ruijie(config-if-FastEthernet 0/1)#interface GigabitEthernet 0/26

Ruijie(config-if-GigabitEthernet 0/26)#ip address 192.168.4.1 255.255.255.0

Ruijie(config-if-GigabitEthernet 0/26)#interface GigabitEthernet 0/25

Ruijie(config-if-GigabitEthernet 0/25)#ip address 192.168.3.1 255.255.255.0

Ruijie(config-if-GigabitEthernet 0/25)#exit

2、配置交换机SW2接口IP

Ruijie>enable

Ruijie#configure terminal

Ruijie(config)#interface fastethernet 0/1

Ruijie(config-if-FastEthernet 0/1)#ip address 192.168.2.254 255.255.255.0

Ruijie(config-if-FastEthernet 0/1)#interface GigabitEthernet 0/26

Ruijie(config-if-GigabitEthernet 0/26)#no switchport

Ruijie(config-if-GigabitEthernet 0/26)#ip address 192.168.4.2 255.255.255.0

Ruijie(config-if-GigabitEthernet 0/26)#interface GigabitEthernet 0/25

Ruijie(config-if-GigabitEthernet 0/25)#no switchport

Ruijie(config-if-GigabitEthernet 0/25)#ip address 192.168.3.2 255.255.255.0

Ruijie(config-if-GigabitEthernet 0/25)#exit

3、配置交换机SW1静态路由

注意：

1）配置静态路由的下一跳有2种表现形式（下一跳ip地址和本地出接口），若配置为本地出接口，则认为该静态路由为直连路由，在以太网链路，需要解析每个目的地址的arp信息，若在网络出口配置默认路由，下一跳为本地出接口，则会有大量的arp解析，占用大量的arp表，若对方关闭arp代理功能，甚至导致网络不通。若配置为下一跳ip地址，则为普通的递归路由。

2）建议在以太网链路，配置静态路由的时候，配置为下一跳的ip地址，若是在网络出口配置默认路由，切勿配置为本地出接口。

3）静态路由的下一跳配置为本地出接口，则认为该静态路由为直连路由，默认管理距离为 0；若下一跳配置为下一跳的ip地址，则认为该静态路由为普通递归路由，默认的管理距离为 1。

Ruijie(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.2 ---->目的地址是192.168.2.0/24的数据包，转发给192.168.3.2

Ruijie(config)#ip route 192.168.2.0 255.255.255.0 192.168.4.2 10 ---->目的地址是192.168.2.0/24的数据包，转发给192.168.4.2，管理距离是10（默认管理距离为1，越小越优先）

4、配置交换机SW2静态路由

Ruijie(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1 ---->目的地址是192.168.1.0/24的数据包，转发给192.168.3.1

Ruijie(config)#ip route 192.168.1.0 255.255.255.0 192.168.4.1 10 ---->目的地址是192.168.1.0/24的数据包，转发给192.168.4.1，管理距离是10（默认管理距离为1，越小越优先）

5、保存配置

Ruijie(config)#end

Ruijie#write ---->确认配置正确，保存配置

四、功能验证

1、当主用线路（Gi0/25）正常时，使用命令 Ruijie#show ip route 查看路由

举例SW1：

Ruijie#show ip route

Codes: C - connected, S - static, R - RIP, B - BGP

O - OSPF, IA - OSPF inter area

N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

E1 - OSPF external type 1, E2 - OSPF external type 2

i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2

ia - IS-IS inter area, * - candidate default

Gateway of last resort is no set

S 192.168.2.0/24 [1/0] via 192.168.3.2 ---->去往192.168.2.0 走主用线路F0/0，下一跳为192.168.3.2

C 192.168.4.0/24 is directly connected, GigabitEthernet 0/26

C 192.168.4.1/32 is local host.

C 192.168.3.0/24 is directly connected, GigabitEthernet 0/25

C 192.168.3.1/32 is local host.

C 192.168.1.0/24 is directly connected, FastEthernet 0/1

C 192.168.1.1/32 is local host.

2、拔掉SW1 主用线路（Gi0/25接口）的线缆，确认路由是否切换到备份线路，使用命令 Ruijie#show ip route 查看路由
