一、产品介绍：
RG-S5750-L系列交换机是锐捷网络基于网络安全和易用好管理的理念推出的新一代安全智能交换机，充分融合了网络发展需要的高性能、高安全、多业务、易用性特点，为用户提供全新的技术特性和解决方案。
提供二到七层的智能的业务流分类、完善的服务质量（QoS）保证和组播应用管理特性。在提供高性能、多智能的同时，其内在的安全防御机制和用户接入管理能力，更可有效防止和控制病毒传播和网络攻击，控制非法用户接入网络，保证合法用户合理地使用网络资源，并可以根据网络实际使用环境，实施灵活多样的安全控制策略，充分保障了网络安全、网络合理化使用和运营。
先进的绿色节能设计。RG-S5750-28GT-L设备采用无风扇设计，大幅降低设备功耗，实现设备运行无噪音，减少机械故障点，同时免除凝露腐蚀和尘土侵害。RG-S5750-52GT-L设备采用智能风扇调速设计，能够根据系统温度自动调整风扇转速，节能的同时降低环境噪音。
RG-S5750-L系列交换机可为各种类型网络接入提供完善的端到端QoS服务质量、灵活丰富的安全策略和基于策略的网络管理，是校园网、企业网、政务网、业务网、宽带小区、商务楼宇等应用的理想接入设备，为用户提供高速、高效、安全、智能的全新接入方案。
说明S5750-L ARP表项仅255，路由表项仅64条，属于弱三层设备，请务必注意使用场景。
二、产品型号：

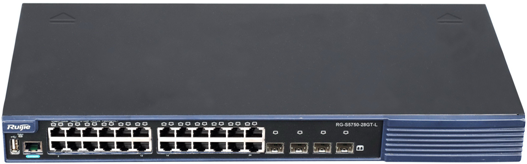

图1 RG-S5750-28GT-L

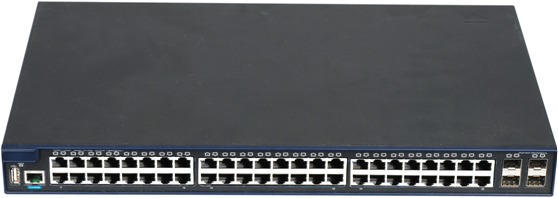

图2
RG-S5750-52GT-L
三、产品参数：
|
技术参数 |
参数描述 |
||||
|
产品型号 |
RG-S5750-28GT-L |
RG-S5750-52GT-L |
|||
|
基本特性 |
|||||
|
固定端口 |
24端口10/100/1000Base-T自适应以太网电口，4个非复用的SFP接口，1个USB 2.0接口 |
48端口10/100/1000Base-T自适应以太网电口，4个非复用的SFP接口，1个USB 2.0接口 |
|||
|
可用模块 |
2.5G堆叠模块 Mini-GBIC-SX：单口1000BASE-SX
mini GBIC转换模块（LC接口） Mini-GBIC-LX：单口1000BASE-LX
mini GBIC转换模块（LC接口），10Km Mini-GBIC-LH40：单口1000BASE-LH
mini GBIC转换模块（LC接口），40Km Mini-GBIC-ZX50：单口1000BASE-ZX mini GBIC转换模块（LC接口），50k Mini-GBIC-ZX80：单口1000BASE-ZX mini GBIC转换模块（LC接口），80k Mini-GBIC-ZX100：单口1000BASE-ZX mini GBIC转换模块（LC接口），100km |
||||
|
交换容量 |
208G |
256G |
|||
|
包转发率 |
L2：线速（51Mpps） L3：线速（51Mpps） |
L2：线速（87Mpps） L3：线速（87Mpps） |
|||
|
产品特性 |
|||||
|
VLAN |
支持4K个802.1Q VLAN 支持Super VLAN 支持Guest VLAN 支持Share VLAN 支持Protocol VLAN 支持Private VLAN 支持Voice VLAN 支持QinQ |
||||
|
QinQ |
基于用户VLAN ID选择外层VLAN ID 基于报文内容修改内层VLAN ID 基于流特征选择外层VLAN ID 根据内层标签优先级确定外层标签优先级 对于双重标签报文，支持基于外层VLAN ID修改外层VLAN ID信息 连续的内层VLAN ID映射到同一个外层VLAN ID优化 |
||||
|
链路聚合 |
支持 |
||||
|
端口镜像 |
支持多对一镜像 支持基于流的镜像 支持跨设备镜像 支持RSPAN 支持ERSPAN |
||||
|
生成树 |
支持STP、RSTP、MSTP |
||||
|
DHCP |
DHCP/BOOTP Client DHCP Server DHCP Relay DHCP Snooping DHCP Snooping Trust DHCP v6 Snooping |
||||
|
堆叠 |
支持通过光口进行堆叠 |
||||
|
IPv6基础协议 |
IPv6编址、邻居发现协议（ND）、ND-Snooping、ICMPv6、无状态自动配置、Path MTU Discovery, IPv6
Ping, IPv6 Tracert |
||||
|
IP路由 |
支持静态路由 支持RIP，RIPng 支持OSPF v2，OSPF v3 |
||||
|
组播 |
支持IGMP v1,v2,v3, IGMP 代理 支持IGMP v1,v2和v3 Snooping 支持IGMP 过滤， IGMP快速离开 支持MLD，MLD代理 |
||||
|
ACL& QoS |
ACL |
支持灵活多样的硬件ACL： 标准IP ACL（基于IP地址的硬件ACL）、 扩展IP ACL（基于IP地址、TCP/UDP端口号的硬件ACL）、 MAC扩展ACL（基于源MAC地址、目的MAC地址和可选的以太网类型的硬件ACL）、 专家级ACL （可同时基于VLAN号、以太网类型、MAC地址、IP地址、TCP/UDP端口号、协议类型等灵活组合的硬件ACL） 基于VLAN的ACL 支持基于三层接口ACL IPv6 ACL ACL80 |
|||
|
QoS |
支持端口流量识别 支持802.1p/DSCP/IP Precedence流量分类 每端口8个优先级队列 支持SP、WRR、DRR、SP+WRR、SP+DRR队列调度 支持尾丢弃拥塞控制 支持流量限速 支持入口方向基于流限速 |
||||
|
安全特性 |
支持IP、MAC、端口三元素绑定 支持IPv6、MAC、端口三元素绑定 支持认证服务器通过SNMP切换 支持安全通道 支持Web Portal 支持防网关欺骗 限制端口学习MAC地址数量 过滤非法的MAC地址 支持各种(动态静态)地址分配策略下的ARP-Check 支持防DHCP服务器私设 管理员分级管理和口令保护 设备登陆管理的AAA安全认证（IPv4/IPv6） 支持硬件CPP保护 支持802.1x(port based、mac based、动态vlan下发、动态acl下发、guest
vlan、Restrict VLAN、支持su自动下发) 支持DoS保护 支持ARP报文限速 支持广播风暴抑制，多播风暴抑制，未知名单播抑制 支持SSH v2.0 支持TACAS+，指定源IP，支持V6 支持Radius(radius、EXEC授权、指定源IP)，Radius V6 支持BPDU Guard 支持NFPP技术 |
||||
|
管理特性 |
SNMPv1/v2c/v3、Web管理、CLI(Telnet/Console)、RMON(1,2,4,9)、SSH、Syslog、NTP/SNTP、SNMP
支持IPv6 、SSHv6、Telnet v6、FTP/TFTP v6、DNS v6、NTP for v6、Traceroute v6 USB保存日志 |
||||
|
高可靠性 |
VRRP，无风扇静音/智能涡轮风扇设计 |
||||
|
其它协议 |
FTP，TFTP，DNS Client，DNS static |
||||
|
物理特性 |
|||||
|
尺寸（长×宽×高） |
440 × 200 × 44mm |
440 × 260 × 44mm |
|||
|
电源 |
100-240V~，50Hz~60Hz |
||||
|
功耗 |
<31W |
<54.5W |
|||
|
温度 |
工作温度：0℃~50℃ 存储温度：-40℃~70℃ |
||||
|
湿度 |
工作湿度：10%~90%RH
存储湿度：5%~90%RH |
||||
四、典型组网环境:

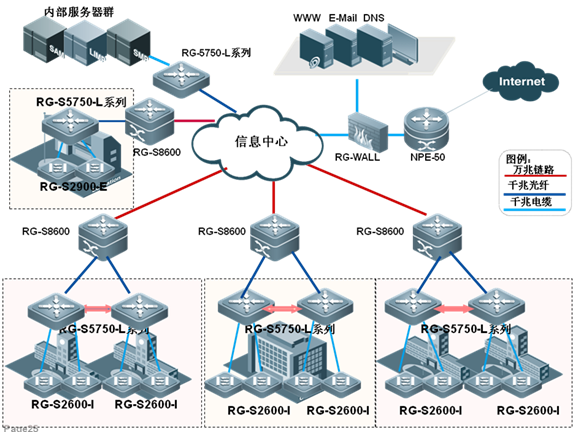

万兆骨干校园网
图3 万兆骨干校园网

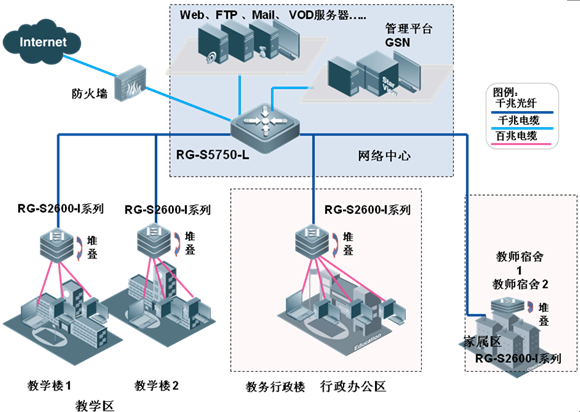

中小型网络核心
图4 中小型网络核心

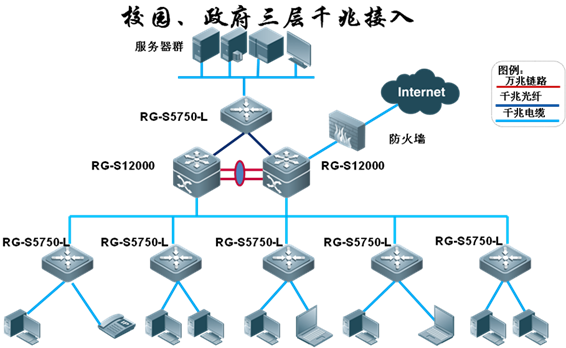

园区网和政府三层千兆接入
图5 园区网和政府三层千兆接入
五、板卡及其他组件:
|
型号 |
描述 |
|
S5750-28GT-L |
24端口10/100/1000Base-T自适应以太网电口，4个非复用的SFP接口，1个USB
2.0接口 |
|
RG-S5750-52GT-L |
48端口10/100/1000Base-T自适应以太网电口，4个非复用的SFP接口，1个USB
2.0接口 |
|
GE-SFP-STACK1.6M |
2.5G堆叠模块 |
|
Mini-GBIC-SX |
单口1000BASE-SX mini GBIC转换模块（LC接口） |
|
Mini-GBIC-LX |
单口1000BASE-LX mini GBIC转换模块（LC接口） |
|
Mini-GBIC-LH40 |
单口1000BASE-LH mini GBIC转换模块（LC接口），40km |
|
Mini-GBIC-ZX50 |
单口1000BASE-ZX mini GBIC转换模块（LC接口），50km |
|
Mini-GBIC-ZX80 |
单口1000BASE-ZX mini GBIC转换模块（LC接口），80km |
|
Mini-GBIC-ZX100 |
单口1000BASE-ZX mini GBIC转换模块（LC接口），100km |
