一、需求

在设备设备运行情况下，对交换机软件版本进行升级。

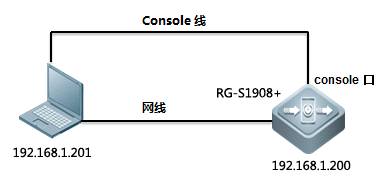

二、网络拓扑

三、操作步骤

1. 登录Web管理器

在浏览器（已安装在您的计算机上）中输入设备的IP地址即可对交换机进行管理。地址栏中的URL格式为：http://xxx.xxx.xxx.xxx，其中xxx表示的是交换机的IP地址。

注意:默认出厂IP地址为192.168.1.200.

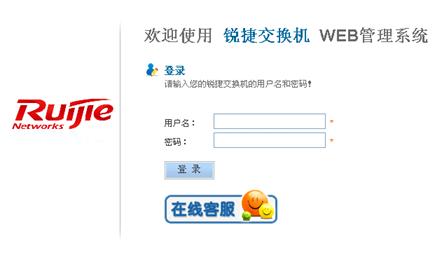

弹出管理模块的用户认证窗口，如下所示。

“用户名”和“密码”栏均为admin，输入后单击“登录”，打开基于Web管理的用户界面。交换机管理特性解释如下。

2. 备份配置文件(可选)

通常升级交换机固件不会导致配置文件丢失，不过建议在升级交换机的系统前，备份交换机的配置文件。

1) 导出配置到HTTP

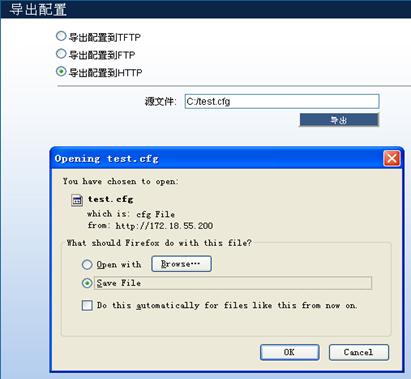

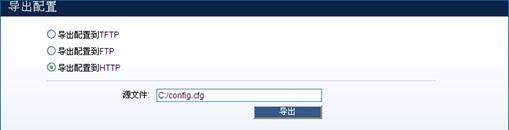

该窗口用于将交换机上的配置文件上传到计算机。在“源文件”栏输入源文件的位置和名称，单击“导出”按钮；

在弹出的窗口中选择保存文件的路径，单击“OK”，开始启动上传，如下图所示。

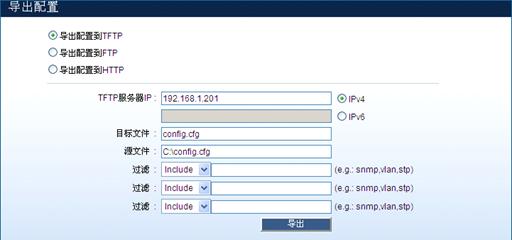

2）导出配置到TFTP

该窗口用于将交换机上的配置文件上传到TFTP服务器。

首先在服务器端运行starTFTP（双击即可启用），导出后的配置文件与starTFTP位于同一根目录下。然后在“TFTP服务器IP”栏选择服务器的IP地址类型，并输入TFTP服务器IPv4/IPv6地址。在“目标文件”栏输入将要存放在TFTP服务器，后缀名为cfg的文件名，比如：config.cfg，在“源文件”栏输入源文件的位置，比如：C:\config.cfg（路径必须为C盘）。过滤栏采用默认设置。完成设置后单击“导出”开始启动上传。

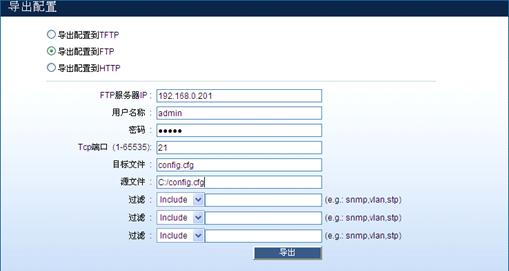

3) 导出配置到FTP该窗口用于将交换机上的配置文件上传到FTP服务器。

首先在服务器端运行starFTP（双击即可启用），导出后的配置文件与starFTP位于同一根目录下。然后输入FTP服务器IP地址、用户名、密码和TCP端口号，在“目标文件”栏输入将要存放在FTP服务器，后缀名为cfg的文件名，比如config.cfg，然后在“源文件”栏输入交换机上源文件的位置，比如C:\config.cfg（路径必须为C盘）。过滤栏采用默认设置。完成设置后单击“导出”开始启动上传。

3. 系统升级

在Web页面单击“工具”>“系统升级”,执行升级操作。

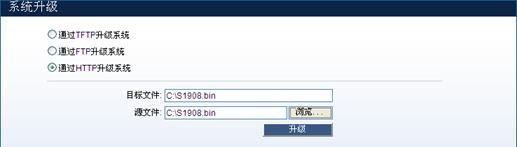

1) 通过HTTP升级系统

该窗口用于从计算机上下载固件到交换机，对系统进行升级。

在“目标文件”栏输入将要存放在交换机闪存中的文件名，比如S1908.bin，在“源文件”栏输入源文件的位置，比如C:\S1908.bin，或者单击“浏览”按钮，找到保存在本地的固件文档。单击“升级”开始进行升级。

2) 通过TFTP升级系统

该窗口用于从TFTP服务器上下载固件到交换机，对系统进行升级。

首先将升级文件放在与starTFTP同一根目录下，在服务器端运行starFTP（双击即可启用）。

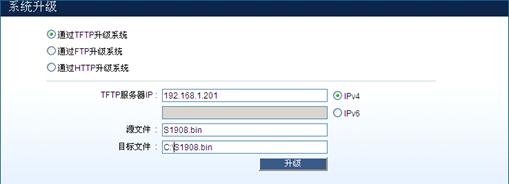

点击单选按钮选择TFTP服务器的IP地址类型，然后输入TFTP服务器IPv4/IPv6地址。在“源文件”栏输入TFTP服务器上的下载文件名，比如 S1908.bin

此处S1908.bin为举例说明的升级固件名称，区分大小写。在“目标文件”栏输入将要存放在交换机闪存中的文件名，比如C:\S1908.bin（路径必须为C盘）。完成后单击“升级”按钮开始进行升级。

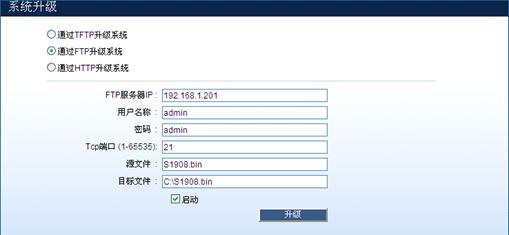

3) 通过FTP升级系统

该窗口用于从FTP服务器上下载固件到交换机，对系统进行升级。

首先将升级文件放在与starFTP同一根目录下，在本机上运行starFTP（双击即可启用）。

输入FTP服务器IP地址、用户名、密码和TCP端口号，然后在“源文件”栏输入FTP服务器上的下载文件名，比如 S1908.bin，此处S1908.bin为举例说明的升级固件名称，区分大小写。在“目标文件”栏输入将要存放在交换机闪存中的文件名，比如C:\S1908.bin。（路径必须为C盘）。选中“启动”项，表示将此固件作为启动固件。单击“升级”开始进行升级。

3. 导入配置文件(可选)

如需恢复交换机的配置，可导入保存的配置文件。

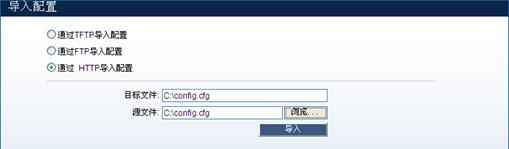

1) 通过HTTP导入配置

该窗口用于从计算机上下载配置文件到交换机，并对交换机进行升级。

在“目标文件”栏输入将要存放在交换机闪存中的文件名，比如 C:\config.cfg，在“源文件”栏，输入源文件的位置，比如

config.cfg，或者单击“浏览”按钮找到下载固件文档。完成设置后单击“导入”。

2) 通过TFTP导入配置

该窗口用于从TFTP服务器上下载配置文件到交换机，并对交换机进行升级。

首先将配置文件放在与starTFTP同一根目录下，在服务器端上运行starTFTP（双击即可启用）。

在“TFTP服务器IP”栏选择服务器的IP地址类型，然后输入TFTP服务器IPv4/IPv6地址。在“源文件”栏输入TFTP服务器，后缀名为cfg的下载文件名，比如 config.cfg，在“目标文件”栏输入将要存放在交换机闪存中的文件名，比如C:\config.cfg。（路径必须为C盘）完成设置后单击“导入”开始进行下载。

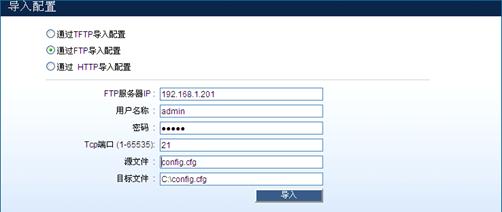

3) 通过FTP导入配置

该窗口用于从FTP服务器上下载配置文件到交换机，并对交换机进行升级。

首先将配置文件放在与starFTP同一根目录下，在本机上运行starFTP（双击即可启用）。

输入FTP服务器IP地址、用户名、密码和TCP端口号，在“源文件”栏输入FTP服务器,后缀名为cfg的下载文件名，比如config.cfg，然后在“目标文件”栏输入将要存放在交换机闪存中的文件名，比如C:\config.cfg。（路径必须为C盘）完成设置后单击“导入”开始进行下载。
