功能介绍：
安全通道：正常情况下，部署1X认证后，未认证用户端口所有进入的数据报文都会丢弃。安全通道是一种绿色通道，可以实现用户认证前访问特定地址，或某些用户免认证的目的（可以理解为走后门），通过部署安全通道，用户在未通过认证的情况下，可以访问指定的网站，获取客户端程序，大大方便了客户端的分发，对于部分不喜欢受认证控制的领导、不支持认证的终端（例如打印机、一卡通终端）可以提前放行。
逃生功能：在用户部署1X认证的场景中，如果Radius服务器只有单台没有部署集群技术，一旦Radius服务器发生故障，所有用户将无法通过上网，业务将会受到严重影响，需要逐一取消端口的认证配置，才能恢复业务。部署逃生功能后，一旦多次认证失败或判定Radius服务器dead的情况下，交换机可以让用户免认证，直接认证通过。
一、组网需求
1、核心交换机开启1X功能，实现下联用户的准入认证；
2、对于认证后的用户能访问所有资源，对于认证前的用户只能访问固定的内网资源（Server服务器）；
3、对于个别用户（PC2），要实现免认证访问内网资源；
4、如果主radius服务器无法正常工作后，用户认证切换到备份服务器，主备都异常的情况下，下联用户要实现免认证（即逃生功能）。

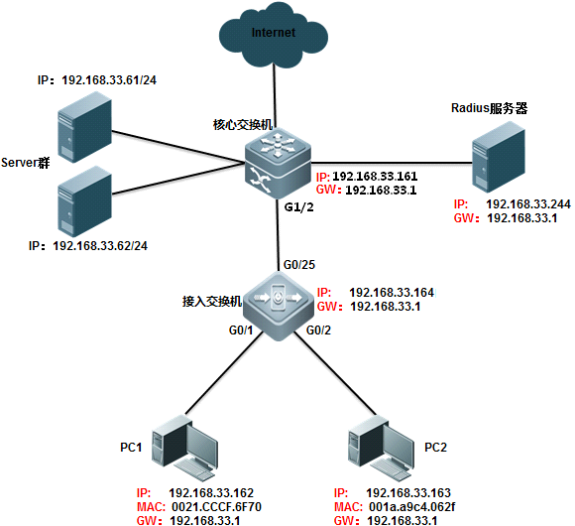

二、组网拓扑
三、配置要点
1、在核心交换机上需要开启AAA功能，并且配置radius服务器及key等相关参数
2、在radius服务器上添加相关参数（这里使用SAM作为radius服务器）
3、配置专家级ACL实现用户认证前访问Server；
4、核心交换机、下联用户、radius服务器可以不在同一个网段，只要保证核心交换机与radius服务器之间能够通信，同时客户端通过接入交换机可以到达核心交换机的受控口。
5、配置交换机与radius通信的相关参数，实现radius服务器不可达时的逃生。
四、配置步骤
核心交换机配置
1、dot1x基础配置
Ruijie>enable
Ruijie#configure
terminal
Ruijie(config)#aaa
new-model ------>开启AAA功能
Ruijie(config)#radius-server
host 192.168.33.244 ------>配置radius IP
Ruijie(config)#radius-server
host 192.168.33.245 ------>配置备份radius IP
Ruijie(config)#radius-server
key ruijie ------>配置与radius通信的key
Ruijie(config)#aaa
authentication dot1x ruijie group radius none
------>创建dot1x认证方法认证列表，名称为ruijie，radius后跟none的方式表示当Radius多次无响应时，采用免认证方案。
Ruijie(config)#aaa
accounting network ruijie start-stop group radius ------>创建dot1x记账方法认证列表，名称为ruijie
Ruijie(config)#aaa
accounting update periodic 15
------>设置记账周期为15分钟
Ruijie(config)#dot1x
authentication ruijie ------>应用认证方法列表
Ruijie(config)#dot1x
accounting ruijie
------>应用记账方法列表
Ruijie(config)#interface
gigabitEthernet 1/2
Ruijie(config-if-GigabitEthernet
1/2)#switchport mode trunk
Ruijie(config-if-GigabitEthernet
1/2)#dot1x port-control auto ------>接口启用dot1x认证
Ruijie(config-if-GigabitEthernet
1/2)#ip add 192.168.33.161 255.255.255.0 ------> 配置交换机的IP地址Ruijie(config-if-GigabitEthernet 1/2)#end
Ruijie#write ------> 确认配置正确，保存配置
2、使用安全通道实现认证前用户能访问指定的Server资源，并且通过安全通道实现PC2用户的免认证功能
Ruijie(config)#expert
access-list extended ruijie
Ruijie(config-exp-nacl)#permit
arp any any any any any ------>放通ARP，IP报文和ARP报文都需要放通，PC才能在认证前和网关通信
Ruijie(config-exp-nacl)#permit
ip any any host 192.168.33.61 any ------>放通允许认证前访问的校内主页地址
Ruijie(config-exp-nacl)#permit ip any any host 192.168.33.62 any ------>放通允许认证前访问的校内主页地址
Ruijie(config-exp-nacl)#permit ip any any host 192.168.33.244 any ------>放通允许认证前访问的校内主页地址
Ruijie(config-exp-nacl)#permit host 192.168.33.163 host 001a.a9c4.062f
any any------>此主机实现免认证
Ruijie(config-exp-nacl)#exit
Ruijie(config)#security global access-group ruijie
关于11.x中1X免认证的说明
实现用户免认证有两种方式：1、配置安全通道放通IP或MAC地址；2、配置免认证vlan将相应vlan的用户免认证
方式一：配置安全通道放通IP或MAC地址，有三种方法：
方法1：permit 主机IP
expert access-list extended no1x
10 permit arp any any any
any any
20 permit ip host
192.168.1.23 any anyany ------->permit 主机IP
security global access-group no1x
方法2：permit 主机MAC
expert access-list extended no1x
10 permit arp any any any
any any
30 permit ip any host 0010.123c.513d any any ------->permit 主机MAC
security global access-group no1x
方法3：permit 主机IP+MAC，最精确（推荐）
expert access-list extended no1x
10 permit arp any any any
any any
40 permit ip host
192.168.1.23 host 0010.123c.513d any any ------->permit 主机IP+MAC
security global access-group no1x
方式二：配置免认证vlan来将相应vlan的用户免于认证
配置命令：direct-vlan
1-20//免认证vlan不仅对dot1x有效性，对web认证一样有效
注意事项
如果开启了安全通道（优先级高于1x认证），则必须允许用户ARP报文通过，这样用户才可以和网关通信，由于安全通道优先级更高，这将会导致防ARP欺骗功能失效。
优化解决办法：不要使用permit arp any的方式，只放通到网关的ARP报文，这样通过使用ARP-check功能，用户间的ARP欺骗依然可以防止，但用户依然可以仿冒其他用户来欺骗网关，不能彻底防止ARP欺骗。
Ruijie(config)#expert
access-list extended permit1x
Ruijie(config-exp-nacl)#permit
ip any any host 192.168.1.254 any ------>放通允许认证前访问的校内主页地址
Ruijie(config-exp-nacl)#permit
arp any any any any any ------>放通用户和网关间的ARP报文交互
Ruijie(config)#security
global access-group permit1x
Ruijie(config-exp-nacl)#permit arp any any any any
host 192.168.33.1 ------>放通用户和网关间的ARP报文交互，如果交换机上有多个VLAN，需要放通多个网关的ARP
3、通过更改交换机与radius服务器之间的时间参数来实现不同方法认证列表的切换，通过前面的配置：aaa authentication
dot1x ruijie group radius none ，下联用户认证先使用radius服务器来进行认证，如果一段时间radius无响应，那么将切换到备份服务器，如果主备都异常的情况下或者没有备份服务器的情况下直接切换为none认证方法，即免认证
Ruijie(config)#radius-server timeout 2 ------>向radius重传请求之前的等待时间（秒）
Ruijie(config)#radius-server retransmit 2 ------>radius 重传的次数
Ruijie(config)#radius-server dead-criteria time 6 tries 3 ------>判定服务器为dead的条件，6s内尝试3次都无响应则判定为dead状态，后续认证请求直接发送给备份服务器，可以加快Radius故障的认证切换速度
Ruijie(config)#radius-server deadtime 5 ------>当主服务器死亡后，停止向不可达服务器发送Radius的时间（分），认证请求都发送给备份服务器，5分钟后该服务器重新变为active状态，继续向该服务器发送认证请求。
Ruijie(config)#dot1x timeout server-timeout 20 ------>单位为秒
重点说明：dot1x
timeout 是1x自己的认证超时时间，注意这个时间和radius超时是独立的，对radius timeout*（retransmit+1）有要求，必须小于dot1x
timeout server-timeout，否则逃生功能不生效。这里2*（2+1）=6S，小于20S，故能实现逃生功能
五、功能验证

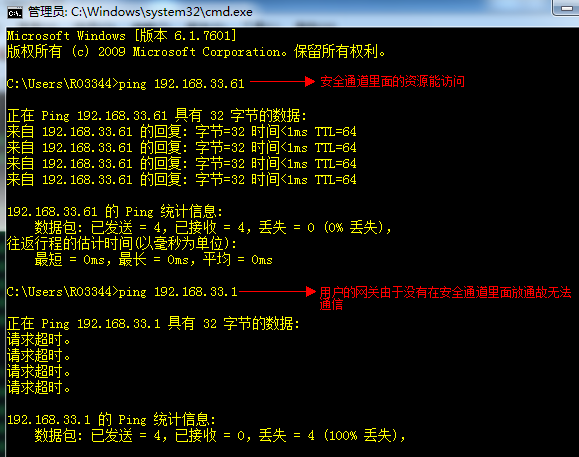

1、认证前，用户能访问安全通道里面的资源，但是无法访问非安全通道里面的资源
同样也可以验证，安全通道放通免认证用户的IP及MAC后，该用户也能正常通信。
2、当radius服务器挂掉后，用户能够实现逃生功能

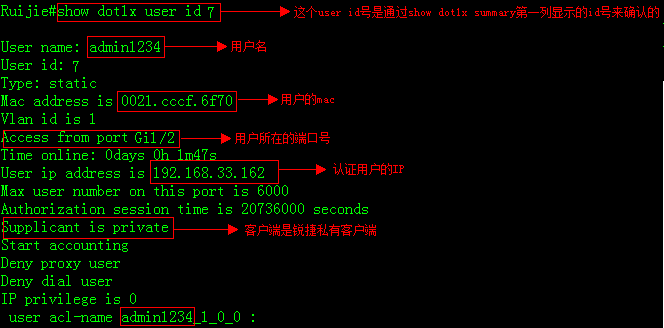

查看用户的相关信息
3、交换机开启debug radius event，可以看到完整的一次逃生功能的过程：
Ruijie#debug radius event
Ruijie#*Mar 16 18:07:20: %7: [radius] aaa req authentication to group
radius
*Mar 16 18:07:20: %7:
__rds_add_attr type = 24 len
= 0
*Mar 16 18:07:20: %7: [radius] 16 send
*Mar 16 18:07:20: %7: pkt len 676 code 1 id 16
*Mar 16 18:07:20: %7: calcu msg auth ok
*Mar 16 18:07:20: %7: [radius] radius access requests(12). ------> 第一次发送access-request
*Mar 16 18:07:22: %7: [radius] user 16 retry
*Mar 16 18:07:22: %7: [radius] 16 send
*Mar 16 18:07:22: %7: pkt len 676 code 1 id 16
*Mar 16 18:07:22: %7: calcu msg auth ok
*Mar 16 18:07:22: %7: [radius] radius access requests
retransmissions(18) timeout(18). ------>2s后提示第一次 access-request超时
*Mar 16 18:07:24: %7: [radius] user 16 retry
*Mar 16 18:07:24: %7: [radius] 16 send
*Mar 16 18:07:24: %7: pkt len 676 code 1 id 16
*Mar 16 18:07:24: %7: calcu msg auth ok
*Mar 16 18:07:24: %7: [radius] radius access requests
retransmissions(19) timeout(19).
------>4s后第二次提示 access-request超时
*Mar 16 18:07:26: %7: [radius] user 16 retry
*Mar 16 18:07:26: %7: [rds_user] rds delete user, state 2, atype 0
*Mar 16 18:07:26: %7: [rds_user] rds free user id 7, pkid 16 ------>6s后第三次失败，变为逃生用户，后面的6S是一个记账报文逃生的过程
*Mar 16 18:07:26: %AAA-7-FAILOVER: Failing over from 'dot1x' for
client 0021.cccf.6f70 on Interface GigabitEthernet 0/1.
*Mar 16 18:07:26: %7: [radius] aaa req accounting to group radius
*Mar 16 18:07:26: %7: [accounting] acct len 116
*Mar 16 18:07:26: %7:
__rds_add_attr type = 25 len
= 0
*Mar 16 18:07:26: %7: [radius] 17 send
*Mar 16 18:07:26: %7: [radius] radius acc requests(5) and pending(3).
*Mar 16 18:07:28: %7: [radius] user 17 retry
*Mar 16 18:07:28: %7: [radius] 17 send
*Mar 16 18:07:28: %7: [radius] radius acc retransmissions(5) timeout(5).
*Mar 16 18:07:30: %7: [radius] user 17 retry
*Mar 16 18:07:30: %7: [radius] 17 send
*Mar 16 18:07:30: %7: [radius] radius acc retransmissions(6) timeout(6).
*Mar 16 18:07:32: %7: [radius] user 17 retry
*Mar 16 18:07:32: %7: [rds_user] rds delete user, state 2, atype 2
*Mar 16 18:07:32: %7: [rds_user] rds free user id 7, pkid 17
