由于S86系列交换机生命周期较长（2006年发布），在生命周期中出现了不同类型的引擎和线卡，在混插及版本使用上有一些注意事项，特提供大家参考。
1、S86 引擎介绍
M8600-CMI（停产）

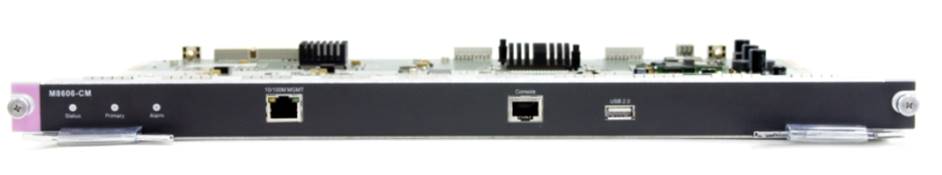

一代引擎（M8606-CM/M8610-CM）
截至2016年10月20日，当前最高推荐软件版本10.4(3b17)p5，新增支持EC卡；（因为软件版本会实时更新，请以查阅该文档时的实际情况为准）
10.4（2）系列和10.3（5b1）系列：不支持EC线卡、多业务板卡（例如MPLS，VSU，FW，IPFIX等）；
不支持S8606B机箱，S8614机箱。

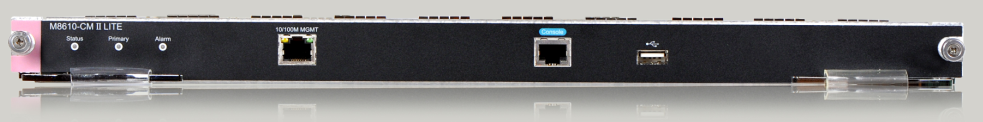

M8600-CMII-lite
CMII-lite引擎（M8606-CMII-LITE/M8610-CMII-LITE）
简易CMII，高性价比，由于性能有限（CPU频率400Mhz，内存256M）注意事项如下：
1）M8606/M8610-CM
II LITE仅适用于以下部署场合:
a. MPLS VPN环境下,每台设备上的VRF<32;
b. 单播环境:路由<8K;路由邻居<10个;
c. 网关:直连用户<1000;
2）M8606/M8610-CM
II LITE 引擎有自己独立的升级包，不可与普通的CMII ,CM III软件包混用；该引擎从RGOS 10.4（3）开始引入，对应的升级包如下:
S8600_V10.4(3)_R118208_LITE.bin
；
3）不适用于农行MSTP方案中二级行下联位置的部署(受限于性能）
4）不支持无线板卡

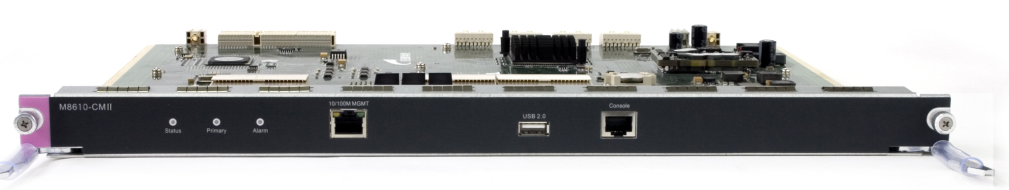

M8600-CMII
二代引擎应用广泛，CPU频率为800Mhz，内存512M

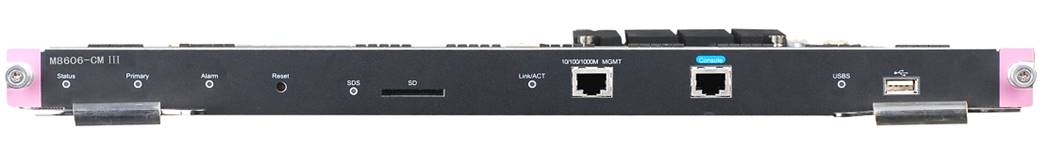

M8600-CMIII （M8606-CMIII/M8610-CMII）
三代引擎，属于二代引擎升级，CPU频率为800Mhz，内存2G。
注意点： CMIII性能强劲，不支持EA线卡，不支持MPLS线卡。

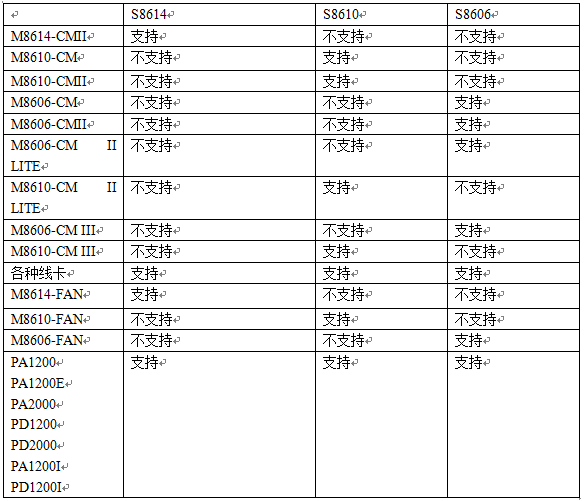

2、S86系列机箱/引擎/电源/风扇混插注意事项：

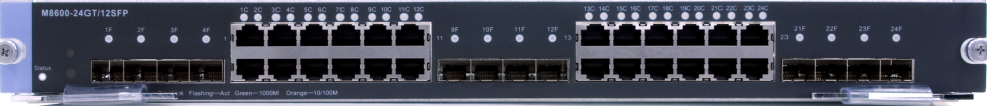

3、S86 普通线卡介绍
S86线卡存在EA/EB/EC的分类，一代比一代性能指标更优。

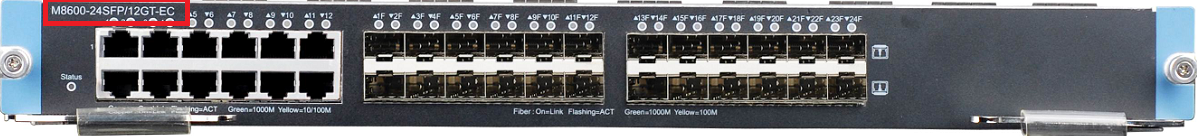

EC类线卡通常可以在线卡名称上直接识别出

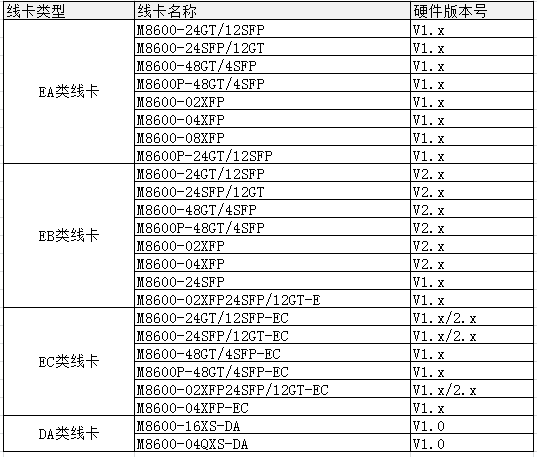

-EC，但是由于历史原因EA,EB线卡就没有明确的标识，需要工程师通过线卡硬件版本号，并结合下表来确认线卡属于EA,还是EB。通常V1.xx的大部分都是属于EA线卡（少数例如，例如M8600-24SFP，M8600-02XFP24SFP/12GT-E)

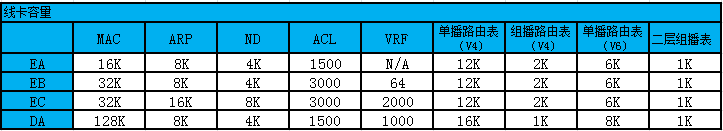

EA、EB、EC线卡： 三类线卡是硬件在产品生命周期中的正常升级，表项容量存在差异，主要差别如下：
4、86多业务卡介绍

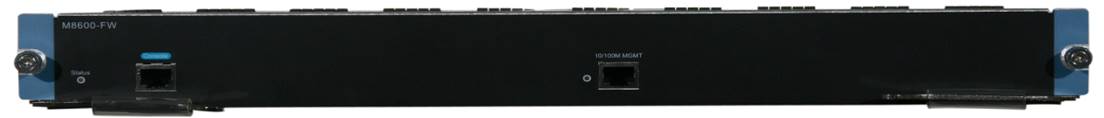

FW线卡

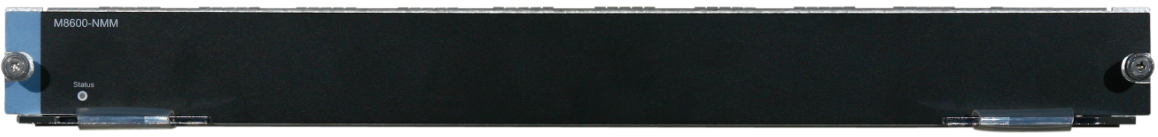

NMM板卡

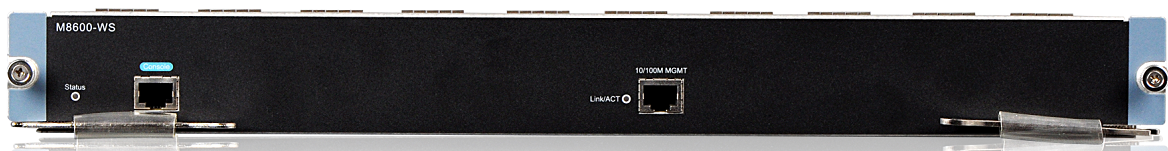

WS板卡
5、硬件类详细参数
|
性能参数 |
RG-S8606 |
RG-S8610 |
RG-S8614 |
RG-S8606 B |
||
|
扩展槽 |
引擎插槽数量：2 |
引擎插槽数量：2 |
引擎插槽数量：2 |
引擎插槽数量：2 |
||
|
线卡热插拔 |
支持热插拔 |
|||||
|
风扇热插拔 |
支持热插拔 |
|||||
|
电源热插拔 |
支持热插拔 |
|||||
|
线缆热插拔 |
M8606-CM II LITE、 M8606-CM II、 M8606-CM III串口支持热插拔 |
M8610-CM II LITE、 M8610-CM II、 M8610-CM III串口支持热插拔 |
M8614-CM II串口支持热插拔 |
M8606-CM II LITE、 M8606-CM II、 M8606-CM III串口支持热插拔 |
||
|
POE支持 |
M8600P-48GT/4SFP、M8600P-48GT/4SFP-EC线卡支持POE功能，支持48个端口，每个端口最大15.4W的功率，目前POE输出电压为48V。 |
|||||
|
空机箱和风扇总重量 |
RG-S8606：≤73KG |
RG-S8610：≤93KG |
RG-S8614：≤114KG |
RG-S8606 B：≤70KG |
||
|
风扇重量 |
M8606-FAN：5.46kg |
M8610-FAN：4.29kg |
M8614-FAN：5.825kg |
M8606-FAN B：3kg |
||
|
插卡重量 |
M8610/M8606-CM II LITE： 2.8KG M8600-16XS- DA：5.3KG M8600-04XS- DA：5.1KG |
|||||
|
电源重量 |
PA1200：8.5kg |
|||||
|
外形尺寸（宽x深x高） |
436.8 × 508 × 674.4mm |
436.8 × 448 × 956mm |
436.8 × 508 × 932.2mm |
436.8X450X311.5，7mm |
||
|
散热方式 |
有一个M8606-Fan风扇盘 |
有一个M8610-FAN 风扇盘 |
有一个M8610-FAN 风扇盘 |
有一个M8606-FAN B 风扇盘 |
||
|
管理引擎冗余 |
支持1+1管理板冗余 |
|||||
|
电源冗余 |
支持（但必须为相同型号[同为AC或DC的相同型号电源） |
|||||
|
液晶 |
支持(S8606B无液晶） |
|||||
|
Console口 |
管理板在前面板端口中有提供一个RJ45口形式的console口 |
|
|||||
|
MGMT端口 |
M8606-CM II和M8606-CM II LITE：提供一个MGMT下载口，支持100BASE-T |
M8610-CM II和M8610-CM II LITE：提供一个MGMT下载口，支持100BASE-T |
M8614-CM II：提供一个MGMT下载口，支持100BASE-T |
M8606-CM II和M8606-CM II LITE：提供一个MGMT下载口，支持100BASE-T |
||
|
USB |
支持USB2.0/480M/无容量限制 |
|||||
|
SD |
M8606-CM II和M8606-CM II LITE：不支持SD卡 |
M8610-CM II和M8610-CM II LITE：不支持SD卡 |
M8614-CM II：不支持SD卡 |
M8606-CM II和M8606-CM II LITE：不支持SD卡 |
||
|
线卡功率 |
M8606/M8610-CM II LITE 30W M8600-16XS- DA：132W M8600-04QXS- DA：126W |
|||||
|
电源输出功率 |
无 |
|||||
|
CPU |
M8606/10-CM II LITE：采用400MHZ M8600-DA线卡：800MHZ |
|||||
|
Bootrom |
M8606/10-CM II LITE：2MB Bootrom M8600-DA线卡：8MB |
|||||
|
Flash Memory |
M8606/10-CM II LITE：512MB Flash Memory M8600-DA线卡：128MB Flash Memory |
|||||
|
SDRAM |
M8606/10-CM II LITE：256MB容量 M8600-DA线卡：1GB容量 |
|||||
|
静电 |
M8606/10-CM II LITE、M8606/10/14-CM II配合M8600线卡整机满足如下： |
|||||
|
温度监控 |
只支持温度显示 |
|||||
|
风扇监控 |
只支持风扇故障告警 |
|||||
|
电源监控 |
只支持电源在位以及故障告警 |
|||||
|
EMC |
GB9254-1998 符合FCC Class A |
|||||
|
工作高度/海拔 |
M8606/10-CM III、M8600-EC线卡工作高度为海拔0-4000m（当系统包含PD1200和PD2000时整机海拔只有3000m） |
|||||
|
防尘 |
RG-S8614/S8610/S8606 B采用防尘网防尘，RG-S8606无防尘网采用机箱自身的挡风板防尘 |
|||||
|
抗震 |
9 级烈度 |
