功能简介：

管理并配置交换机的管理VLAN和管理IP地址。

一、组网需求

接入交换机默认的管理VLAN是交换机的默认VLAN(default（VID=1）)，默认管理IP地址为192.168.1.200/24. 根据组网的需要，现在需要将接入交换机的管理VLAN

修改为VLAN100(VID=100),管理IP地址修改为192.168.100.1/24

二、配置要点

1、创建用于管理的VLAN(VLAN100)

2、将交换机的上联端口9以tagged发送加入VLAN100

3、修改交换机的管理IP地址和管理VLAN

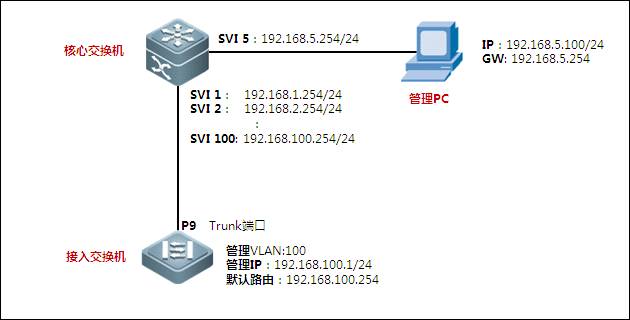

三、网络拓扑

四、配置步骤

1. 参见“802.1Q VLAN”章节创建用于管理的VLAN（VLAN100）,并将端口9以tagged模式加入

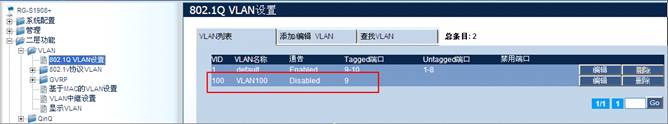

使用WEB配置后的页面显示如下：

使用CLI进行配置

RG-S1908+:15#create vlan vlanid 100------>创建VLAN，VID为100

Command: create vlan vlanid 100

Success.

RG-S1908+:15#config vlan vlanid 100 add tagged 9------>为VLAN100添加Tagged端口9

Command: config vlan vlanid 100 add tagged 9

Success.

2. 修改交换机的管理IP地址和管理VLAN

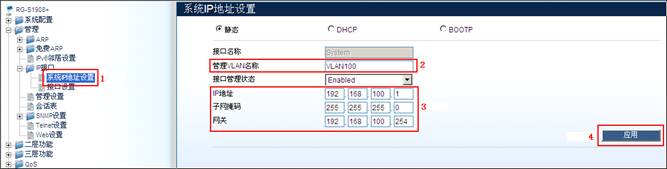

使用WEB进行配置

步骤1：单击“管理”>“IP接口”>“系统IP地址设置”；

步骤2：设置管理VLAN名称为“VLAN 100”；

步骤3：分别设置设备的IP地址，子网掩码和网关；

步骤4：单击“应用”执行操作。

使用CLI进行配置

RG-S1908+:15#config ipif System ipaddress 192.168.100.1/24 vlan VLAN100------>将系统管理IP地址修改为192.168.100.1/24，管理VLAN修改为

Command: config ipif System ipaddress 192.168.100.1/24 vlan VLAN100

Success.

注：VLAN ID 1 的默认名称为default,不能修改。此处配置需要指定vlan 名称，如VLAN100

RG-S1908+:15#show vlan
VID : 100 VLAN Name : VLAN100

VLAN Type : Static Advertisement : Disabled

Member Ports : 9

Static Ports : 9

Current Tagged Ports : 9

Current Untagged Ports:

Static Tagged Ports : 9

Static Untagged Ports :

Forbidden Ports :

RG-S1908+:15#create iproute default 192.168.100.254------>配置交换机的默认路由

注意：如果通过WebUI修改管理VLAN，须确保新配置的管理VLAN有成员端口，同时在修改完管理VLAN后，和交换机的连接会中断，此时，需要将管理PC重新连接到新创建的管理VLAN的成员端口。同样通过WEBUI修改管理IP地址后，需要在浏览器中重新输入新配置的IP地址才能再次登录WEB配置界面。

五、功能验证

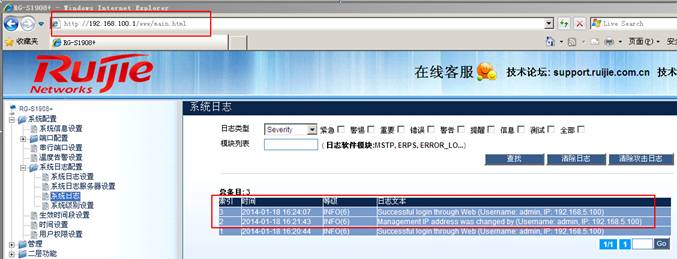

1. 确认可以通过新的管理IP地址访问交换机。
