一、组网需求

通过Telnet功能远程登录管理设备。

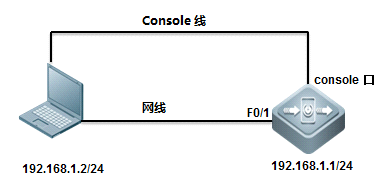

二、组网拓扑

三、配置要点

1、需要给交换机配置一个管理IP，如果PC与交换机不是同一个网段，需要给交换机配置一个默认网关

2、需要配置一个enable密码及telnet密码

四、配置步骤

通过Console线 登陆交换机，开启交换机的远程登入密码及配置enable密码

1)、console登陆方式设置参考“日常维护 > 设备登陆 > Console方式登陆”

2)、配置交换机管理IP

Ruijie>enable ------>进入特权模式

Ruijie#configure terminal ------>进入全局配置模式

Ruijie(config)#interface vlan 1 ------>进入vlan 1接口

Ruijie(config-if)#ip address 192.168.1.1 255.255.255.0 ------>为vlan 1接口上设置管理ip

Ruijie(config-if)#exit ------>退回到全局配置模式

3)、配置telnet密码

需求一：telnet时使用密码登入交换机

Ruijie(config)#line vty 0 4 ------> 进入telnet密码配置模式，0 4表示允许共5个用户同时telnet登入到交换机

Ruijie(config-line)#login ------>启用需输入密码才能telnet成功

Ruijie(config-line)#password ruijie ------> 将telnet密码设置为ruijie

Ruijie(config-line)#exit ------> 回到全局配置模式

Ruijie(config)#enable password ruijie ------>配置进入特权模式的密码为ruijie

Ruijie(config)#end ------>退出到特权模式

Ruijie#write ------>确认配置正确，保存配置

确认telnet配置是否正确

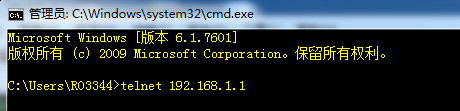

1)在开始--运行中输入cmd命令，点击”确定“，在弹出的CMD命令行中，输入telnet 192.168.1.1

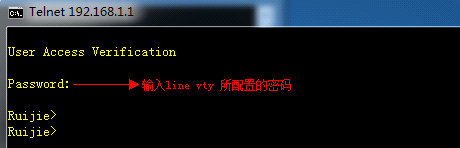

2)回车后，输入line vty 所配置的密码，进入设备的用户模式，出现Ruijie>模式

3)在Ruijie>模式下输入enable后，提示输入特权密码，输入正确的密码后回车，进入特权模式

需求二：telnet时使用用户名及密码登入交换机

Ruijie(config)#line vty 0 4 ------>进入telnet密码配置模式，0 4表示允许共5个用户同时telnet登入到交换机

Ruijie(config-line)#login local ------>启用telnet时使用本地用户和密码功能

Ruijie(config-line)#exit ------>回到全局配置模式

Ruijie(config)#username admin password ruijie ------>配置远程登入的用户名为admin，密码为ruijie

Ruijie(config)#enable password ruijie ------>配置进入特权模式的密码为ruijie

Ruijie(config)#end ------>退出到特权模式

Ruijie#write ------>确认配置正确，保存配置

确认telnet配置是否正确

1)、在开始--运行中输入cmd命令，点击”确定“，在弹出的CMD命令行中，输入telnet 192.168.1.1

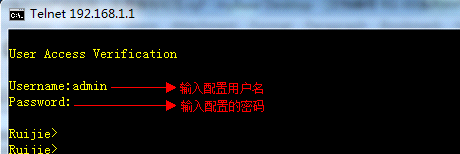

2)、回车后，出现输入用户和密码，密码输入时隐藏不显示。输入正确的密码后回车，进入设备的用户模式，出现Ruijie>模式

3)、在Ruijie>模式下输入enable后，提示输入特权密码，输入正确的密码后回车，进入特权模式

注：如果要禁止所有人通过远程的方式来登录交换机，只允许console登录交换机，则输入以下命令：

Ruijie(config-line)#transport input ssh

五、功能验证

查看当前用户登入交换机情况

如上图，有两个用户登入交换机，一个是通过console线登入，另外一个是通过telnet登入交换机，登入用户的IP地址是192.168.1.2。
