一、组网需求
1、交换机要实现基于用户数据流分类的灵活QinQ。对于192.168.10.0/24网段的用户数据流，需要对其添加vlan 1000的外部标签，对于192.168.20.0/24网段的用户数据流，需要对其添加vlan
1001的外部标签；
2、对于接入交换机要实现管理，管理vlan为500，这个vlan的数据流转发不需要携带外部tag，依然使用原TAG进行转发。

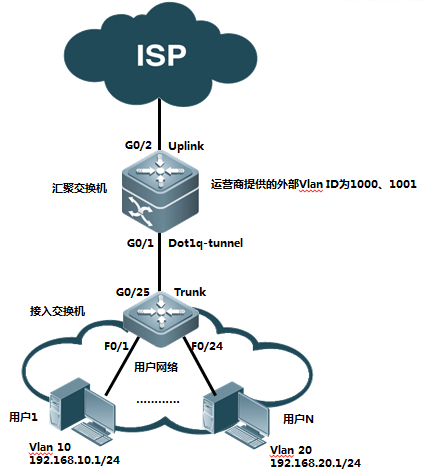

二、组网拓扑
三、配置要点
1、在接入交换机与楼道交换机互联的端口上配置基于用户流量的灵活QinQ，对于192.168.10.0/24网段的用户数据流，需要对其添加vlan
1000的外部标签，对于192.168.20.0/24网段的用户数据流，需要对其添加vlan 1001的外部标签；
2、对于管理vlan，楼道交换机上来的管理vlan
设置为native vlan，然后到了接入交换机上配置为dot1q-tunnel的native vlan。
3、目前我司所有的交换机都不支持QinQ标签的“终结”，也就是无法在一台设备上解两层TAG标签，不能作为BAS，如果有这个需求，要增加一台设备解第二层标签。
四、配置步骤
汇聚交换机配置
第一步，
创建服务商VLAN 1000、1001，用于区分不同的业务数据
Ruijie>enable
Ruijie#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Ruijie(config)#vlan 1000
Ruijie(config-vlan)#exit
Ruijie(config)#vlan 1001
Ruijie(config-vlan)#exit
Ruijie(config)#vlan 500
Ruijie(config-vlan)#exit
第二步、创建区分用户数据流的ACL
Ruijie(config)#ip access-list standard vlan10
Ruijie(config-std-nacl)#permit 192.168.10.0
0.0.0.255
Ruijie(config-std-nacl)#exit
Ruijie(config)#ip access-list standard vlan20
Ruijie(config-std-nacl)#permit 192.168.20.0
0.0.0.255
Ruijie(config-std-nacl)#exit
Ruijie(config)#
第二步，
在汇聚交换机上开启基于数据流的灵活QinQ功能
Ruijie(config)#interface range gigabitEthernet
0/1
Ruijie(config-if-GigabitEthernet 0/1)# switchport
mode dot1q-tunnel -------------->配置Gi 0/1接口类型为Tunnel port
Ruijie(config-if-GigabitEthernet 0/1)# switchport
dot1q-tunnel allowed vlan add untagged 1000,1001,500 --------------> 从运营商回来的数据流到了dotq-Tunnel 端口输出时剥离外部Tag
Ruijie(config-if-GigabitEthernet 0/1)#
traffic-redirect access-group vlan10 nested-vlan 1000 in -------------->配置从Tunnel port输入的匹配ACL vlan10的数据帧在服务商网络中传输打上运营商vlan
1000的标签
Ruijie(config-if-GigabitEthernet 0/1)# traffic-redirect access-group vlan20
nested-vlan 1001 in -------------->配置从Tunnel port输入的匹配ACL vlan10的数据帧在服务商网络中传输打上运营商vlan 1001的标签
Ruijie(config-if-GigabitEthernet 0/1)# switchport
dot1q-tunnel native vlan 500 -------------->接入交换机上来的不带标签的管理数据流，加上 vlan
500的标签，从上联口g0/3出去（只携带一层vlan 500的tag标签）
第三步，配置Uplink口
Ruijie(config)# interface gigabitEthernet 0/2
Ruijie(config-if-GigabitEthernet 0/2)#switchport
mode uplink
接入交换机的配置
1、创建用户vlan，对于用户端口进行vlan的划分，并且设置管理vlan、管理IP；
2、在上联口配置为trunk口，并且设置native
vlan为500
Ruijie(config)# interface gigabitEthernet 0/1
Ruijie(config-if-GigabitEthernet
0/1)#switchport mode trunk
Ruijie(config-if-GigabitEthernet
0/1)#switchport trunk native vlan 500
Ruijie(config-if-GigabitEthernet 0/1)#end
五、功能验证
1）确认配置是否正确，关注点：下连接口类型是否为dot1q-tunnel，外层Tag
VLAN是否已加入接口的许可VLAN列表，接口上的映射策略是否正确，uplink口是否设置正确。
interface GigabitEthernet 0/1
switchport mode dot1q-tunnel
switchport dot1q-tunnel allowed vlan add
untagged 500,1000-1001
switchport dot1q-tunnel native vlan 500
traffic-redirect access-group vlan10
nested-vlan 1000 in
traffic-redirect access-group vlan20
nested-vlan 1001 in
spanning-tree bpdufilter enable
!
interface GigabitEthernet 0/2
switchport mode uplink
2）确认设备接口的QinQ配置，再次确认，关注点同第一步。
3）查看ACL是否正确
4）确认基于流添加TAG的映射策略
