场景介绍

一、方案特点：

1、采用S6220做为万兆服务器的接入交换机。

2、服务器为DELL 990（服务器的CPU需支持64位，且支持VT技术）服务器系统要求Centos6.2_x86_64bit及以上版本。

3、验证在同一个网络出口（同一个虚拟交换机）的两台虚拟机的报文是通过S6220进行报文的转发。

说明：支持VEPA的交换机包括

S6000（10.4（3b16)及以上版本）

S6200（10.4（3b3）及以上版本）

S6220（10.4（5b2）及以上版本）

S12000（10.4（3b17）及以上版本）

注意：目前仅KVM支持VEPA，Vmware还不支持。

环境要求：

服务器配置

n CPU：必须需支持虚拟化功能

² intel 对应虚拟化技术为VT-x，AMD对应技术为ADM-V。intel比较新的E5500/5600系列都是支持VT的（老的CPU支持情况见后面附录1）。

² 也可在安装完linux操作系统后，通过命令检测CPU是否支持虚拟化功能。服务器采用AMD CPU的极少，这里不做介绍。

n 内存：≥4G

n 网卡：任意

操作系统：

CentOS 6.2以上版本、或者RHEL 6.2以上版本，操作系统内部均自带有KVM虚拟化组件。（x86_64bit版本）

RHEL是著名的Redhat公司的商用付费系统，是业界最主流的linux操作系统之一，非常稳定，网上可申请限时免费试用下载，过程稍显麻烦。

CentOS为基于RHEL发行的开源免费版本，主要功能与RHEL相同，但稳定性不及RHEL。

其他虚拟化操作系统如VMwaer、微软Hyper-V、Xen server等，都还不支持VEPA功能。

VEPA核心机制：

1、在虚拟化软件平台中，强制要求所有配置为VEPA模式的虚拟机在发送数据时，都不做内部软交换，而是直接发送出服务器网卡。

2、在交换机上，支持端口反射功能。从交换机下联口/服务器端口发送的来的数据，检测目的MAC地址，如果目的MAC地址仍来自同一台物理服务器，则将该数据包强制从该端口反射回去。（传统交换机中均不支持端口反射功能，因为如果数据包如果从源端口反射回去，就相当于形成环路，会造成广播风暴）

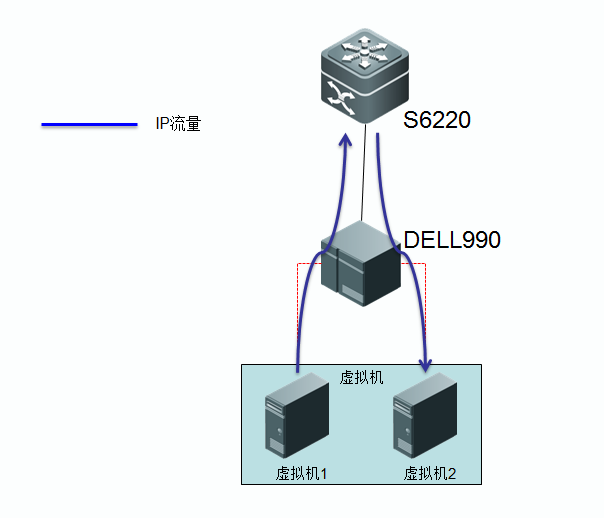

二、组网拓朴：

组网描述：

1、设备S6220做为数据中心的接入设备，主要承载IP业务。

2、一台实体机的两台虚拟机接入在同一个虚拟交换机，并且vlanID相同。

3、在dell990服务器上开启服务器vepa模式，接入交换机S6220开机支持vepa模式，虚拟机1和虚拟机2之间的报文交互由S6220接管。

三、配置要点：

1、服务器安装并启动VEPA

2、交换机开启反射能力支持

附录1：CPU支持VT技术清单

老的至强处理器VT支持情况

Intel的至强XEON系列CPU简介

文章所属标签： cpu intel 科技IT

INTEL针对服务器市场的CPU，INTEL的至强系列的命名是不一样的，容易让人犯晕。我就简单整理一下。

INTEL XEON系列包括3000系列，5000系列，5100系列，7000系列，7100系列，9000系列的安腾这几种。

先看如下名词：

HT - Intel® Hyper-Threading Technology 超线程技术。
EM64T - Intel® Extended Memory 64 Technology 64位内存扩展技术，它是Intel IA-32架构（Intel Architectur-32 extension）的一个扩展，且兼容原来的架构。通过增加CPU的运算位宽扩展增加CPU和内存之间的位宽，从而让系统支持更大容量的内存（32bit处理器最多只能支持内存容量只有4GB，而64bit的最高则达64GB）。
DBS - Demand Based Switching 按需切换技术
Dual Core - This processor is a dual-core processor 双核
VT - Hardware Assisted Virtualization through Intel® Virtualization Technology 虚拟化技术

先看看INTEL至强XEON 3000系列，针对小企业和入门级的服务器使用：

Process	Processor Number	Clock Speed/TDP	System Bus Speed(MHz)	L2 Cache	HT	EM64T	DBS	Dual Core	VT
65 nm	3070	2.66 GHz / 65W	1066 MHz	4 MB		X	X	X	X
65 nm	3060	2.40 GHz / 65W	1066 MHz	4 MB		X	X	X	X
65 nm	3050	2.13 GHz / 65W	1066 MHz	2 MB		X	X	X	X
65 nm	3040	1.86 GHz / 65W	1066 MHz	2 MB		X	X	X	X

再来看看至强XEON 5000系列，针对企业级的应用，有着最高的性价比。LGA 771封装

盒裝 Intel® Xeon® 處理器 5000 系列產品對照表

產品編號

散熱片

製程

處理器編號

時脈 (TDP) GHz (瓦)

快取 記憶體

FSB

雙核心

64 位元

DBS

XD 位元

BX805555080A

主動式或 1U

65 奈米

5080

3.73 GHz (130)

2x2M

1066

有

BX805555080P

2U 被動式

65 奈米

5080

3.73 GHz (130)

2x2M

1066

有

BX805555060A

主動式或 1U

65 奈米

5060

3.2 GHz (130)

2x2M

1066

有

BX805555060P

2U 被動式

65 奈米

5060

3.2 GHz (130)

2x2M

1066

有

BX805555050A

主動式或 1U

65 奈米

5050

3 GHz (95)

2x2M

667

有

BX805555050P

2U 被動式

65 奈米

5050

3 GHz (95)

2x2M

667

有

BX805555030A

主動式或 1U

65 奈米

5030

2.67 GHz (95)

2x2M

667

有

BX805555030P

2U 被動式

65 奈米

5030

2.67 GHz (95)

2x2M

667

有

再看看看强劲的至强XEON 5100系列，具有創新的 Intel® Core™ 微架構，針對低耗電的雙核心 64 位元運算進行過最佳化，可提供新一代具電源效率的效能。LGA 771封装。专供有米人士使用。

盒裝雙核心 Intel® Xeon® 處理器 5100 系列產品對照表
產品編號	散熱片	製程	處理器編號	時脈 (TDP) GHz (瓦)	快取記憶體	FSB	雙核心	64 位元	DBS	XD 位元	VT
BX805565160A	主動式或 1U	65 奈米	5160	3 GHz (80)	4M	1333	有	有	有	有	有
BX805565160P	2U 被動式	65 奈米	5160	3 GHz (80)	4M	1333	有	有	有	有	有
BX805565150A	主動式或 1U	65 奈米	5150	2.66 GHz (65)	4M	1333	有	有	有	有	有
BX805565150P	2U 被動式	65 奈米	5150	2.66 GHz (65)	4M	1333	有	有	有	有	有
BX805565148A	主動式或 1U	65 奈米	5148	2.66 GHz (40)	4M	1333	有	有	有	有	有
BX805565148P	2U 被動式	65 奈米	5148	2.66 Ghz (40)	4M	1333	有	有	有	有	有
BX805565140A	主動式或 1U	65 奈米	5140	2.33 GHz (65)	4M	1333	有	有	有	有	有
BX805565140P	2U 被動式	65 奈米	5140	2.33 GHz (65)	4M	1333	有	有	有	有	有
BX805565130A	主動式或 1U	65 奈米	5130	2 GHz (65)	4M	1333	有	有		有	有
BX805565130P	2U 被動式	65 奈米	5130	2 GHz (65)	4M	1333	有	有		有	有
BX805565120A	主動式或 1U	65 奈米	5120	1.86 GHz (65)	4M	1066	有	有		有	有
BX805565120P	2U 被動式	65 奈米	5120	1.86 GHz (65)	4M	1066	有	有		有	有
BX805565110A	主動式或 1U	65 奈米	5110	1.6 GHz (65)	4M	1066	有	有		有	有
BX805565110P	2U 被動式	65 奈米	5110	1.6 GHz (65)	4M	1066	有	有		有	有

接着是至强XEON 7000系列....

Process	Processor Number	Clock Speed/TPD	System Bus Speed (MHz)	L3 Cache	HT	EM64T	DBS	Dual Core	VT
65nm	7140M	3.40 GHz / 150 Watts	800 MHz	16 MB	X	X	X	X	X
65nm	7140N	3.33 GHz / 150 Watts	667 MHz	16 MB	X	X	X	X	X
65nm	7130M	3.20 GHz / 150 Watts	800 MHz	8 MB	X	X	X	X	X
65nm	7130N	3.16 GHz / 150 Watts	667 MHz	8 MB	X	X	X	X	X
65nm	7120M	3 GHz / 95 Watts	800 MHz	4 MB	X	X		X	X
65nm	7120N	3 GHz / 95 Watts	667 MHz	4 MB	X	X		X	X
65nm	7110M	2.60 GHz / 95 Watts	800 MHz	4 MB	X	X		X	X
65nm	7110N	2.50 GHz / 95 Watts	667 MHz	4 MB	X	X		X	X

接着是至强XEON 7100系列，针对4路到32路的服务器的CPU，SOCKET 604封装

Processor Processor Cache Cache Safe Intel® Intel® Intel® Threads
Number3 Speed Number3 Speed size Power Technology HT TechΔ VT4 647 (4P platform) DBS8
NA           NA                  7150N        3.5 GHz      2x1M L2, 150 W     • • • •     8C/16T   •   16M L3
7140M 3.40 GHz        7140N       3.33 GHz    2x1M L2, 150 W     • • • •    8C/16T   •   16M L3
7130M 3.20 GHz          7130N       3.16 GHz    2x1M L2, 150 W     • • • •     8C/16T    •    8M L3
7120M 3.0 GHz            7120N       3.0 GHz      2x1M L2, 95 W        • • • •     8C/16T         4M L3
7110M 2.60 GHz         7110N        2.50 GHz    2x1M L2, 95 W       • • • •     8C/16T         4M L3

再往下，还有，安腾® 2 处理器 9000 系列，

Processor Number	L3 Cache	Clock Speed	Front Side Bus	Power	Dual-Core	HT Technology†	64-Bit Support	Intel® Virtualization Technology±	Intel® Cache Safe Technology
9050	24 MB	1.60 GHz	400/533 MHz	104W
9040	18 MB	1.60 GHz	400/533 MHz	104W
9030	8 MB	1.60 GHz	400/533 MHz	104W
9020	12 MB	1.42 GHz	400/533 MHz	104W
9015	12 MB	1.40 GHz	400 MHz	104W
9010	6 MB	1.60 GHz	400/533 MHz	75W

普通的奔腾D处理器，两个全速处理内核。

Processor Number	L2 Cache	Clock Speed	Front Side Bus Speed	Socket	Intel® Virtualization Technology±	Hyper-Threading Technology†	Enhanced Intel SpeedStep® TechnologyΔ	Intel® EM64TΦ	Execute Disable Bit°	sSpec Number
65-nm Technology
960	2x2 MB	3.60 GHz	800 MHz	LGA 775		NA				SL9AP
950	2x2 MB	3.40 GHz	800 MHz	LGA 775		NA				SL94P
945	2x2 MB	3.40 GHz	800 MHz	LGA 775		NA				SL9QB
940	2x2 MB	3.20 GHz	800 MHz	LGA 775		NA				SL94Q
930	2x2 MB	3.00 GHz	800 MHz	LGA 775		NA				SL94R
925	2x2 MB	3.00 GHz	800 MHz	LGA 775		NA				SL9KA
920	2x2 MB	2.80 GHz	800 MHz	LGA 775		NA				SL94S
915	2x2 MB	2.80 GHz	800 MHz	LGA 775		NA				SL9DA
90-nm Technology
840	2x1 MB	3.20 GHz	800 MHz	LGA 775		NA				SL88R
830	2x1 MB	3.00 GHz	800 MHz	LGA 775		NA				SL88S
820	2x1 MB	2.80 GHz	800 MHz	LGA 775		NA				SL88T
805	2x1 MB	2.66 GHz	533 MHz	LGA 775		NA				SL8ZH

普通的P4系列CPU，办公室应用而已。主要特点是超线程。
