2. FCOE配置

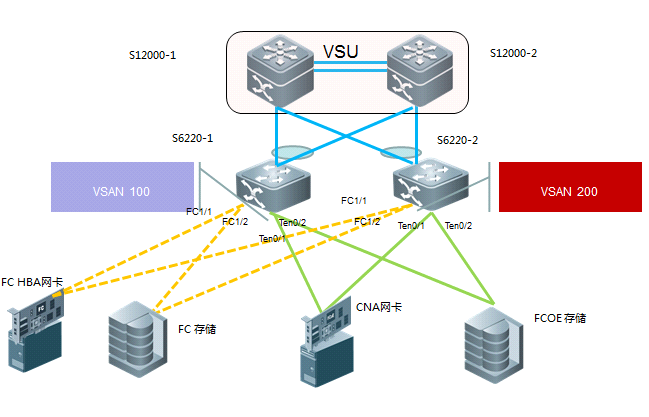

组网拓扑：
S6220 FC/FCOE融合网络部署
的准备工作
1) 检查软件版本（show version），确认各交换机的软件版本是RGOS10.4(5b2)p1或更高
2) 确认服务器CNA网卡/FC HBA 型号并到网卡官方网站下载服务器所需安装操作系统对应的驱动程序，确认存储的接口为FC接口还是FCOE接口。
3) FC接口所使用的FC 光模块（通常为4G,8G）和 FCOE 以太网口（10G）所使用的常规SFP+光模块不同，但由于模块大小、接口形态一致，为防止误插，请注意区分。
4) 服务器FC/FCOE的配置较为简单，安装网卡驱动即可，通常由集成商部署完成。
5) 存储设备主要任务为划分磁盘空间并分配给特定的服务器使用，通常由集成商部署完成。
6) 服务器和存储的配置参考或了解 可参考《交换机产品实施一本通》-功能配置-典型功能配置-FC&FCOE融合网络，或其对应厂商的官方文档。
7) 注意提前规划端口连接：S6220-24XS 所有接口支持FCOE，需要使用M6220-08
FC扩展支持FC接口，S6220-48XS，所有接口支持FCOE，其中前8个口支持FC，需使用命令”convert interface slot 0 port 1
to fc”并重启设备，转换为FC接口使用。
配置步骤
1、全局全能FCOE功能
S62-1和S62-2均同样配置
S62-1(config)#fcoe
S62-1(config-fcoe)#fcoe enable
S62-1(config)#fcoe
S62-1(config-fcoe)#fcoe enable
2、全局创建 VSAN 100、VSAN200
创建两个VSAN，可以减小广播域的影响
S62-1(config)#fc vsan database
S62-1(config-fc-vsan)#vsan 100
S62-2(config)#fc vsan database
S62-2(config-fc-vsan)#vsan 200
3、全局创建
VLAN 100 ，VLAN200，作为 VSAN 的映射 VLAN
S62-1(config)#vlan 100
S62-2(config)#vlan 200
4、全局启动 FCoE，并将 VSAN 绑定到 VLAN 中
S62-1(config)#fcoe
S62-1(config-fcoe)#fc vsan 100 vlan 100
S62-2(config)#fcoe
S62-2(config-fcoe)#fc vsan 200 vlan 200
5、创建 VFC 接口，绑定到以太网接口和 VSAN 中
以上述拓扑图接口为例，S62-1所有的vfc接口划入vsan 100
， S62-2所有的vfc接口划入vsan
200
#vfc接口 划入到 VSAN 100，同时vfc接口绑定相应接口
S62-1(config)#interface
vfc 1
S62-1(config-if-Vfc
1)#bind interface tenGigabitEthernet 0/1
---->vfc1 绑定接口te
0/1
S62-1(config-if-Vfc
1)#switchport mode f
S62-1(config-if-Vfc
1)#fc native-vsan 100 ----> vfc1 划入vsan100
S62-1(config-if-Vfc
1)#exit
S62-1(config)#interface
vfc 2
S62-1(config-if-Vfc
2)#bind interface tenGigabitEthernet 0/2
S62-1(config-if-Vfc
2)#switchport mode f
S62-1(config-if-Vfc
2)#fc native-vsan 100
S62-1(config-if-Vfc
2)#exit
- - - - - - - - - - - - - -
- - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - - - - - - - - -
S62-2(config)#interface vfc 1
S62-2(config-if-Vfc 1)#bind interface tenGigabitEthernet 0/1 ---->vfc1 绑定接口te
0/1
S62-2(config-if-Vfc 1)#switchport mode f
S62-2(config-if-Vfc 1)#fc native-vsan 200 ----> vfc1 划入vsan200
S62-2(config-if-Vfc 1)#exit
S62-2(config)#interface vfc 2
S62-2(config-if-Vfc 2)#bind interface tenGigabitEthernet 0/2
S62-2(config-if-Vfc 2)#switchport mode f
S62-2(config-if-Vfc 2)#fc native-vsan 200
S62-2(config-if-Vfc 2)#exit
6、配置 VFC 接口绑定的以太网接口，配置为trunk口，同时信任cos
S62-1(config)#interface range teng 0/1-0/2
S62-1(config-if)# switchport mode trunk
S62-1(config-if)# mls qos trust cos
S62-1(config-if)#priority-flow-control nodrop 3 on ----> 6200为全局配置，S6220为端口下配置
S62-2(config)#interface range teng 0/1-0/2
S62-2(config-if)# switchport mode trunk
S62-2(config-if)# mls qos trust cos
S62-2(config-if)#priority-flow-control nodrop 3 on ----> 6200为全局配置，S6220为端口下配置
7、以太网部分配置（参考）
和上联汇聚S12000使用聚合口进行上联，和服务器互联的CNA网卡，由于同时支持以太网功能，根据网卡的实际需求，可以调整物理口的native
vlan（默认VLAN 1），使得服务器的以太网网卡属于VLAN10 （VLAN100和VLAN200已经被FC
VSAN映射占用，请不要再作为普通以太网VLAN使用）
S62-1，S62-2 配置相同，以S62-1为例，S62-2省略
S62-1#config
terminal
S62-1(config)#vlan
10
S62-1(config-vlan)#exit
S62-1(config)#interface
range teng 0/1-2
S62-1(config-if)#
switchport mode trunk
S62-1(config-if-range)#switchport
trunk native vlan 10
S62-1(config-if-range)#exit
S62-1(config)#interface
range teng 0/23-24
S62-1(config-if-range)#port-group
1
S62-1(config-if-range)#exit
S62-1(config)#interface
range agg 1
S62-1(config-if)#
switchport mode trunk
其他以太网的常规配置，例如管理VLAN，日志功能、时钟、SNMP等基础配置不在此说明
8、FC配置，参考下一节FC功能配置
9、确认CNA网卡登录成功
查看CNA网卡登录信息：
S6220#sh fc
flogi database
--------------------------------------------------------------------------------
INTERFACE
VSAN FCID
PORT
NAME
NODE NAME
--------------------------------------------------------------------------------
Vfc 1
100 0x6400ef 50:06:01:64:44:60:4e:fd 50:06:01:60:c4:60:4e:fd
----->一般情况下50开头的都表示存储
Vfc 2
100 0x640001 10:00:00:00:c9:9c:ef:d3
20:00:00:00:c9:9c:ef:d3 ------>这个port name就是后面添加到存储group上的wwpn
Vfc 3
100 0x640002 10:00:00:00:c9:9c:ab:a7 20:00:00:00:c9:9c:ab:a7
Total number of flogi = 3.
查看Name Server上节点的注册信息：
S6220#sh fc ns database
VSAN: 100
------------------------------------------------------------------------------------------
FCID
TYPE
PWWN
FC4-TYPE:FEATURE
------------------------------------------------------------------------------------------
0x6400ef
N
50:06:01:64:44:60:4e:fd
SCSI-FCP:target
------>target表示存储
0x640001
N
10:00:00:00:c9:9c:ef:d3
SCSI-FCP:initiator
--------->initiator表示这个节点是发起端也就是ESXi服务器的CNA网卡的相应接口
0x640002
N
10:00:00:00:c9:9c:ab:a7
SCSI-FCP:initiator
Total number of entries = 3
ps ：这里说明下正常如果存储和服务器能发出标志initiator/target的报文的话，交换机都能进行显示。
查看Plogi 登陆信息：
S6220#show fc ns plogi database
------------------------------------------------------------------------------------------
INTERFACE
VSAN S_ID D_ID
PORT NAME
NODE NAME
------------------------------------------------------------------------------------------
vfc1
100
0x6400ef 0xfffffc 50:06:01:64:44:60:4e:fd
50:06:01:60:c4:60:4e:fd
vfc2
100
0x640001 0xfffffc 10:00:00:00:c9:9c:ef:d3
20:00:00:00:c9:9c:ef:d3
vfc3
100
0x640002 0xfffffc 10:00:00:00:c9:9c:ab:a7
20:00:00:00:c9:9c:ab:a7
Total number of plogi = 3
plogi主要是用于建立两个N_ports之间的链接。
