一、组网需求
两地三中心通过IP核心网进行三层网络互联

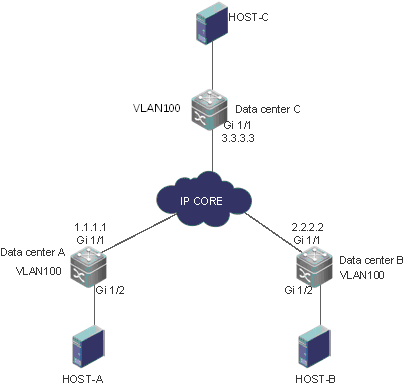

二、组网拓扑
三、配置要点
在交换机上配置好VLAN。略
在交换机配置IPv4单播路由协议（如OSPF），保证单播路由可达。略
配置组播IGMP功能，保证交换机做能够接收特定组播组的报文。（可选）略
创建L2GRE实例
配置L2GRE实例本端地址，对端地址
配置L2GRE实例允许转发的VLAN
配置保活功能(可选)
配置组播播GRE泛洪功能( 可选：在需要使用组播功能时开启）
注意：保活功能是对实例的对端地址进行检测（也就是邻居检测），配置之后，通过syslog将邻居状态的提示打印到控制台。例如：
%L2GRE-6-KEEPALIVE: L2GRE instance VPNID[4000] Source[3.1.1.1] to
Destination[4.1.1.1] keepalive is down.
%L2GRE-6-KEEPALIVE: L2GRE instance VPNID[4000] Source[3.1.1.1] to
Destination[4.1.1.1] keepalive is up.
建议开启保活功能。
四、配置步骤
配置数据中心交换机A
A#conf t
A(config)# l2 gre
vpn-l2gre id 100 type lan ---->配置L2GRE实例
A(config-l2gre-lan-100)#
source interface gi1/1 ---->配置实例本端地址/接口
A(config-l2gre-lan-100)#
destination 3.3.3.3 ---->配置实例对端地址
A(config-l2gre-lan-100)#
destination 2.2.2.2 ---->配置实例对端地址
A(config-l2gre-lan-100)#
extend-vlan add 100 ---->配置L2GRE实例允许转发的VLAN
A(config-l2gre-lan-100)#
keepalive 60 3 ---->配置保活功能(可选)
A(config-l2gre-lan-100)#
multicast 224.1.1.1 ---->配置组播播GRE泛洪功能(可选)
A(config-l2gre-lan-100)#
end
A(config)#
配置数据中心交换机B ---->同数据中心交换机Ａ
B#conf t
B(config)# l2 gre
vpn-l2gre id 100 type lan
B(config-l2gre-lan-100)#
source interface gi1/1
B(config-l2gre-lan-100)#
destination 3.3.3.3
B(config-l2gre-lan-100)#
destination 1.1.1.1
B(config-l2gre-lan-100)#
extend-vlan add 100
B(config-l2gre-lan-100)#
keepalive 60 3
B(config-l2gre-lan-100)#
multicast 224.1.1.1
B(config-l2gre-lan-100)#
end
B(config)#
配置数据中心交换机C ---->同数据中心交换机Ａ
C#conf t
C(config)# l2 gre
vpn-l2gre id 100 type lan
C(config-l2gre-lan-100)#
source interface gi1/1
C(config-l2gre-lan-100)#
destination 2.2.2.2
C(config-l2gre-lan-100)#
destination 1.1.1.1
C(config-l2gre-lan-100)#
extend-vlan add 100
C(config-l2gre-lan-100)#
keepalive 60 3
C(config-l2gre-lan-100)#
multicast 224.1.1.1
C(config-l2gre-lan-100)# end
C(config)#
五、功能验证
1、查看数据中心交换机Ａ
L2 GRE实例明细
A# show l2 gre vpn-l2gre
name:
vpn-l2gre id: 100 type: l2gre-lan
source:
1.1.1.1
destnation:
2.2.2.2
destnation:
3.3.3.3
extend-vlan:
100
tunnel
ttl: 64
Keepalive
set (60 sec), retries 3
multicast: enable. Ip 224.1.1.1
2、查看数据中心交换机B
L2 GRE实例明细
B# show l2 gre vpn-l2gre
name:
vpn-l2gre id: 100 type: l2gre-lan
source:
2.2.2.2
destnation:
1.1.1.1
destnation:
3.3.3.3
extend-vlan:
100
tunnel
ttl: 64
Keepalive
set (60 sec), retries 3
multicast: enable. Ip 224.1.1.1
3、查看数据中心交换机C
L2 GRE实例明细
C# show l2 gre vpn-l2gre
name:
vpn-l2gre id: 100 type: l2gre-lan
source:
3.3.3.3
destnation:
1.1.1.1
destnation:
2.2.2.2
extend-vlan:
100
tunnel
ttl: 64
Keepalive
set (60 sec), retries 3
multicast:
enable. Ip 224.1.1.1
4、HOSTA与HOSTB间正常互访
5、数据中心交换机可正常学习,二层网络中的ＭＡＣ地址。
Ａ# show l2 gre vpn-l2gre mac
MAC Address Destination
Address Type Interface
14fe.0811.7300 3.3.3.3
D -- ---->同数据中心交换机C下联服务器ＭＡＣ
14fe.b5e1.0890 2.2.2.2
D -- ---->同数据中心交换机B下联服务器ＭＡＣ
14fe.b5e1.0970 --
D Gi1/2
