一、TFTP方式配置备份说明：

TFTP方式配置备份可以既可适用于无U盘的交换机，也可以适用于有U盘的交换机

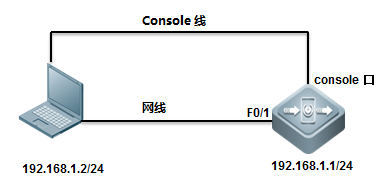

二、组网拓扑

三、配置要点

1、所需工具：一台电脑、一根console线、一根网线（如果PC已经和交换机的连通性正常，也可以不需要专门准备网线）、TFTP软件

2、将交换机上面的配置copy到TFTP server里面

四、配置步骤

1、设置交换机的管理IP地址

Ruijie>enable ------>进入特权模式

Ruijie#configure terminal ------>进入全局配置模式

Ruijie(config)#interface vlan 1 ------>进入vlan 1接口

Ruijie(config-if)#ip address 192.168.1.1 255.255.255.0 ------>为vlan 1接口上设置管理ip

Ruijie(config-if)#exit ------>退回到全局配置模式

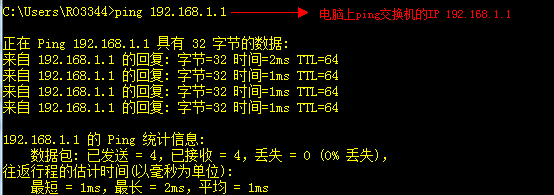

2、设置电脑IP地址，并且确认电脑能ping通交换机，交换机也能ping通电脑

注意：电脑自带的防火墙功能要关闭，并且要退出杀毒软件，否则可能导致无法升级成功

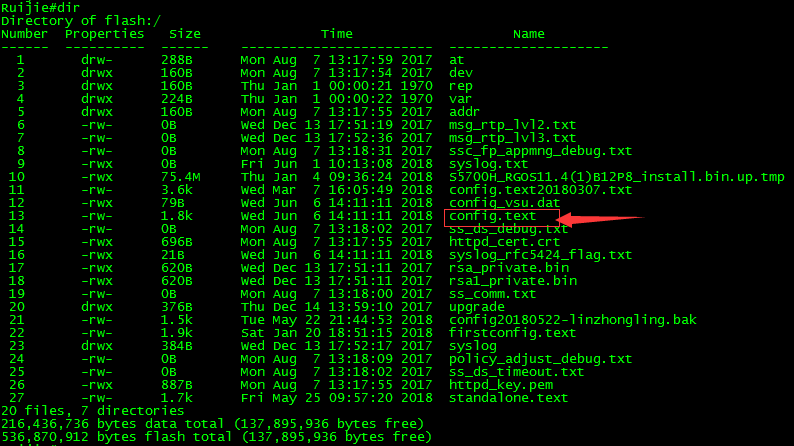

3、在flash里面确认配置文件

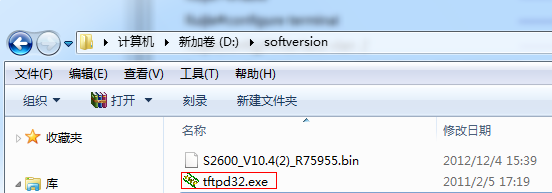

4、安装tftp软件（tftp软件可以从网上自行下载）并放入到一个目录里面（建议是英文路径，不建议放入中文文件夹，否则可能导致无法升级成功）

5、开启tftp功能

6、登入交换机，在交换机上执行如下命令：

Ruijie#Ruijie#copy flash:config.text tftp://192.168.1.2/config.text

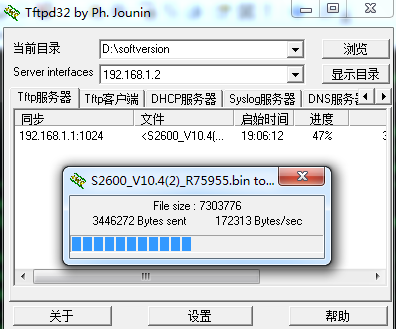

下图是软件正在拷贝到交换机

7、拷贝成功后会出现如下提示

五、功能验证

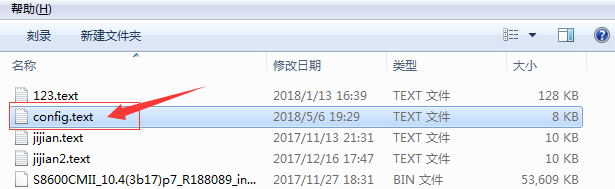

通过在PC上TFTP服务器所在文件夹里面 确认交换机的配置是否有保存成功
