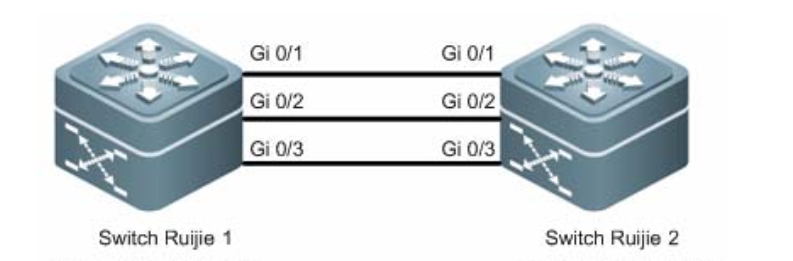

为了增加链路带宽，提高网络可靠性，现要在两台核心设备之间运行二层静态链路聚合。流量平衡算法使用源MAC关键字。

1、将端口加入AP口

2、配置AP口属性

3、更改流量平衡算法

注意：

Vmware系统不支持LACP动态聚合，ESXi虚拟机服务器多网卡绑定有四种负载均衡方式,，虚拟机如果使用基于IP的负载均衡方式，Vmware配置手册中注明：如果本端选用基于IP的负载均衡模式，要求交换机端使用静态聚合技术，如果使用其他负载均衡模式，Vmware手册中注明，交换机端应禁用聚合，则交换机端只能使用普通模式而不能使用聚合

通常情况下，虚拟机的聚合模式 bond 4对应交换机的动态聚合（LACP），虚拟机的bond 0 对应交换机的静态聚合，虚拟机如果是主备模式，那么交换机不需要做聚合，只需要划分接口vlan即可。

1、SW1交换机配置：

SW1>enable

SW1#configure terminal

SW1(config)#interface range gigabitEthernet 0/1-2     ------>同时进入到g0/1-2口配置模式

SW1(config-if-range)#port-group 1                             ------>设置为AG1

SW1(config-if-range)#exit

SW1(config)#interface aggregateport 1                        ------>进入AG1口配置模式

SW1(config-if-AggregatePort 1)#switchport mode trunk  ------>将AG1口配置为trunk口

SW1(config-if-AggregatePort 1)#exit

SW1(config)#aggregateport load-balance src-dst-ip        ------>更改流量平衡算法为源目ip模式，默认为源MAC+目的MAC模式

SW1(config)#exit

SW1#wr

重要提示：

1）默认设备支持的流量均衡方式为  src-dst-mac ，在不同的场景模型中，用户流量的特征不同，可能并不能使流量负载均衡到其成员链路上，需要人工调整负载均衡的方式；

2）11.x版本支持对某个AP口指定负载均衡模式，当AP口指定了均衡模式时，则按照AP口指定的均衡模式生效，不受全局均衡模式的影响，当AP口没有指定负载均衡模式时，则采用全局负载均衡模式。

2、SW2交换机配置，类似于SW1交换机的配置，如下：

SW2>enable

SW2#configure terminal

SW2(config)#interface range gigabitEthernet 0/1-2

SW2(config-if-range)#port-group 1

SW2(config-if-range)#exit

SW2(config)#interface aggregateport 1

SW2(config-if-AggregatePort 1)#switchport mode trunk

SW2(config-if-AggregatePort 1)#exit

SW2(config)#aggregateport load-balance src-dst-ip

SW2(config)#exit

SW2#wr

重要提示：

1）默认设备支持的流量均衡方式为  src-dst-mac ，在不同的场景模型中，用户流量的特征不同，可能并不能使流量负载均衡到其成员链路上，需要人工调整负载均衡的方式；

2）11.x版本支持对某个AP口指定负载均衡模式，当AP口指定了均衡模式时，则按照AP口指定的均衡模式生效，不受全局均衡模式的影响，当AP口没有指定负载均衡模式时，则采用全局负载均衡模式。

3）使用端口聚合的两台交换机模式要一致，不能一边配置为动态链路聚合，一边配置为静态链路聚合（特别是我司交换机与服务器互联的时候，部分服务器只支持动态链路聚合不支持静态链路聚合，此时我司交换机也要配置为动态链路聚合）

3、我司交换机与cisco交换机做二层静态链路聚合，命令如下：

cisco 关于AP配置如下：

interface Port-channel1

switchport mode access

interface FastEthernet0/1

switchport mode access

channel-group 1 mode on

interface FastEthernet0/2

switchport mode access

channel-group 1 mode on

我司交换机关于AP配置如下：

interface AggregatePort 1

interface FastEthernet 0/1

port-group 1

interface FastEthernet 0/2

port-group 1
