一、组网需求
IAPD主要用于路由设备，主要给路由器发送前缀信息，然后路由器可以在接口应用这个前缀，然后为下联设备提供前缀地址。
客户使用交换机作为DHCPv6客户端从 DHCPv6服务器获取 IPv6地址前缀，以及网络配置参数：DNS服务器地址、域名。
说明：如果是PC希望获取IPV6动态地址，主机必须有DHCPv6客户端。
Windows 7、VISTA和Windows server 2008自带了DHCPv6客户端。
Windows XP和Windows server 2003没有DHCPv6客户端，用户需要安装DHCPv6客户端软件，或者是启用v6的协议栈。

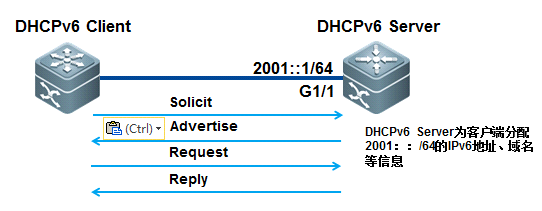

二、组网拓扑
三、配置要点
1、S8606交换机作为DHCPv6服务器，地址为
2001：：1/64，并且通过g1/1端口与客户端互联。
2、DHCPv6 服务器为客户端分配
2001::/64的前缀。
3、DNS服务器地址为
2003::1/64。
4、DHCPv6客户端所属域的域名为www.example.com.cn。
四、配置步骤
DHCPv6 Server配置
1、开启IPv6路由功能，配置如下：
Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#ipv6
unicast-routing ----->开启IPv6路由功能
Ruijie(config)#end
2、接口下配置IPv6地址，并在接口下使能IPv6
Ruijie#conf t
Ruijie(config)#
Ruijie(config)#interface
gigabitEthernet 1/1
Ruijie(config-if-GigabitEthernet
1/1)#no switchport
Ruijie(config-if-GigabitEthernet
1/1)#ipv6 address 2001::1/64 ----->配置接口IPv6地址
Ruijie(config-if-GigabitEthernet
1/1)#ipv6 enable
----->接口下使能IPv6功能
Ruijie(config-if-GigabitEthernet
1/1)#end
3、开启RA通告功能，并且设置M及O位
①、DHCPv6 Server 不支持为客户端分配网关地址， 需要在设备上开启 RA 通告功能
②、设置路由器公告(RA)报文中的“managed address configuration”标志位, 决定了收到该路由器公告的主机是否要使用全状态自动配置来获取地址。缺省配置是在路由器公告报文中该标志位没有被设置
③、设置路由器公告(RA)报文中的“other stateful configuration”标志位, 决定了收到该路由器公告的主机是否要使用全状态的自动配置来获取除地址之外的信息。缺省配置是在路由器公告报文中该标志位没有被设置
Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#interface
gigabitEthernet 1/1
Ruijie(config-if-GigabitEthernet
1/1)#no ipv6 nd suppress-ra ----->开启路由通告功能
Ruijie(config-if-GigabitEthernet
1/1)#ipv6 nd managed-config-flag----->设置RA通告的M位
Ruijie(config-if-GigabitEthernet
1/1)#ipv6 nd other-config-flag
----->设置RA通告的O位
Ruijie(config-if-GigabitEthernet 1/1)#ipv6 nd prefix 2001::/64
no-autoconfig ----->指明通告的前缀不能用于无状态自动配置
Ruijie(config-if-GigabitEthernet
1/1)#end
4、配置IPv6服务器，包括配置域名、前缀、DNS服务器等
Ruijie(config)#ipv6
dhcp pool ruijie ----->创建IPv6地址池
Ruijie(dhcp-config)#domain-name
www.example.com.cn
----->配置分配给客户端的域名
Ruijie(dhcp-config)#dns-server
2003::1
----->配置分配给客户端的DNS服务器
Ruijie(dhcp-config)#prefix-delegation
pool ruijie ----->应用IPv6前缀池
Ruijie(dhcp-config)#exit
Ruijie(config)#ipv6
local pool ruijie 2001::/64 64 ----->创建分配给客户端的本地前缀池
Ruijie(config)#end
5、在接口上启用DHCPv6
Server服务功能
Ruijie(config)#interface
gigabitEthernet 1/1
Ruijie(config-if-GigabitEthernet
1/1)#ipv6 dhcp server ruijie ----->接口上启用IPv6功能
Ruijie(config-if-GigabitEthernet
1/1)#end
DHCPv6
Client端配置
1、在接口上启用DHCPv6
Client功能
Ruijie(config)#interface
FastEthernet 0/11
Ruijie(config-FastEthernet
0/11)#no switchport
Ruijie(config-FastEthernet
0/11)#ipv6 enable
Ruijie(config-FastEthernet
0/11)#ipv6 dhcp client pd rj ----->在接口上启用DHCPv6 Client，并在接口上启用了前缀请求
2、当获取到IPV6前缀后，需要在接口上调用这个前缀信息
Ruijie(config)#interface
FastEthernet 0/11
Ruijie(config-FastEthernet
0/11)#ipv6 address rj ::2/64 ----->在接口上调用 rj 这个前缀信息
五、功能验证
1、查看DHCPv6
Server 地址池相关信息
Ruijie#show
ipv6 dhcp pool
DHCPv6
pool: ruijie
Prefix pool: ruijie
preferred lifetime 3600, valid lifetime 3600
DNS server: 2003::1
Domain name: www.example.com.cn
通过DHCPv6
Server地址池相关信息可以看出，DHCPv6的地址池名称、前缀池名称、DNS、域名等相关信息
2、查看DHCPv6
Server上的绑定表
Ruijie#show
ipv6 dhcp binding
Client DUID: 00:03:00:01:00:1a:a9:7d:88:97
IAPD: iaid 11, T1 1800, T2 2880
Prefix: 2001::/64
preferred lifetime 3600, valid lifetime 3600
expires at Jul 17 2011 18:30 (3570 seconds)
查看绑定表可以看到Client的DUID及前缀信息等
3、查看从DHCPv6
Server上获取的相关信息
S3760E#show
ipv6 dhcp int f0/11
FastEthernet
0/11 is in client mode
State is IDLE
next packet will be send in : 1525
seconds
List of known servers:
DUID:
00:03:00:01:00:1a:a9:15:c9:b5
Reachable via address:
FE80::21A:A9FF:FE15:C9B6
Preference: 0
Configuration parameters:
IA PD: IA ID
0xb, T1 1800, T2 2880
Prefix: 2001::/64
preferred lifetime 3600, valid lifetime 3600
expires at Jul 17 2011 17:55 (3325 seconds)
Prefix name: ruijie
DNS server: 2003::1
Domain name: www.example.com.cn
Rapid-Commit: disable
4、查看接口调用rj后，获取的Ipv6地址
show
ipv6 int f0/11
interface
FastEthernet 0/11 is Up, ifindex: 1
address(es):
Mac Address:
00:1a:a9:15:46:e3
INET6:
FE80::21A:A9FF:FE15:46E3 , subnet is FE80::/64
INET6: 2001::2 [ GEN ], subnet is
2001::/64
valid lifetime
3543 sec, preferred lifetime 3543 sec
Joined group address(es):
FF01::1
FF02::1
FF02::2
FF02::1:FF00:2
FF02::1:FF15:46E3
MTU is 1500 bytes
ICMP error messages limited to one every
100 milliseconds
ICMP redirects are enabled
ND DAD is enabled, number of DAD
attempts: 1
ND reachable time is 30000 milliseconds
ND advertised reachable time is 0
milliseconds
ND retransmit interval is 1000
milliseconds
ND advertised retransmit interval is 0
milliseconds
ND router advertisements are sent every
200 seconds<160--240>
ND router advertisements live for 1800
seconds
