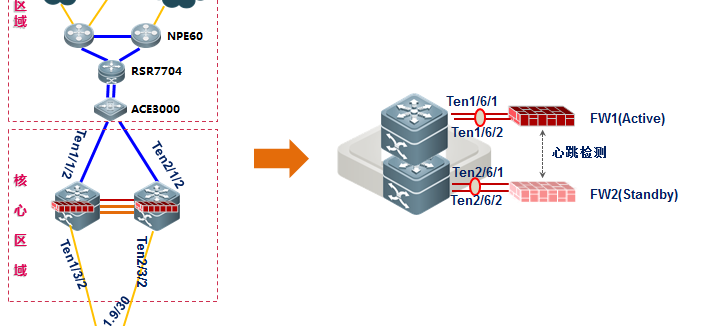

应用场景：
推荐配置：双防火墙卡工作在同一个交换机上（包括VSU），可以工作在透明或路由模式。
FW HA部署--AS模式
基本概念：故障切换对两台防火墙设备处于主用/备用（Active-Standby）的模式。主用设备（Active）处理所有的安全业务功能，另外一台作为备份处于备用（Standby）的模式。当主用设备出现故障的时候，备用设备可以在短时间内接管流量，实现秒级切换，大部分的业务应用都不会感知到这一变化，主备之间的关系即故障切换对(failover)，或称HA
1、 对交换机和FW卡的内联口进行初始化配置
交换机和每张FW卡有两个万兆内联口
Ruijie(config)#vlan
4093 ----->创建FW之间进行心跳报文传输的VLAN
Ruijie(config-vlan)#exit
Ruijie(config)#vlan
4094 ----->预留
Ruijie(config-vlan)#exit
Ruijie(config)#interface
range tenGigabitEthernet 1/6/1-2 ----->根据防火墙卡的安装槽位，交换机将在该槽位识别到2个万兆口
Ruijie(config-if-range)#port-group
127 ----->将2个接口捆绑为链路聚合口，这里指定为127号
Ruijie(config-if-range)#exit
Ruijie(config)#int
aggregateport 127 ----->进入该接口配置为Trunk
Ruijie(config-if-AggregatePort
127)#switchport mode trunk ----->必须将该聚合口配置为Trunk
Ruijie(config-if-AggregatePort
127)#switchport trunk native vlan 4094 ----->由于Trunk的NativeVLAN输出的报文为Untag，防火墙无法处理
为了让常用的VLAN1能够通信，建议修改NativeVLAN为4094
Ruijie(config-if-AggregatePort
127)#mls qos trust dscp ------>优化配置，有利于HA心跳报文高优先级传输
Ruijie(config-if-AggregatePort
127)#carrier-delay 0 ----->优化配置，有利于交换机快速检测到端口down
Ruijie(config-if-AggregatePort
127)#exit
Ruijie(config)#interface
range tenGigabitEthernet 2/6/1-2 ----->同理，配置第2张防火墙卡
Ruijie(config-if-range)#port-group
128
Ruijie(config-if-range)#exit
Ruijie(config)#int
aggregateport 128
Ruijie(config-if-AggregatePort
128)#switchport mode trunk
Ruijie(config-if-AggregatePort
128)#switchport trunk native vlan 4094
Ruijie(config-if-AggregatePort
128)#mls qos trust dscp
Ruijie(config-if-AggregatePort
128)#carrier-delay 0
Ruijie(config-if-AggregatePort
128)#exit
在核心交换机VSU上创建FW卡的管理VLAN
Ruijie(config)#vlan
4092
Ruijie(config)#interface
vlan 4092
Ruijie(config-if)#ip
address 172.18.10.1 255.255.255.0
Ruijie(config)#interface
gi 1/4/10 ----->预留端口届时给FW卡进行TFTP升级
Ruijie(config-if)#switchport
access vlan 4092
2、 对FW卡进行初始化配置
可在交换机上通过Session命令登录到防火墙命令行界面（推荐）
也可以用PC COM口连接到防火墙卡面板的Console接口配置
FW1：
Ruijie# session
device 1 slot 6 ----->在核心交换机上，执行命令登录VSU主机1的6号槽位，如果是FW2则是device
2 slot 6
Firewall#config
terminal
配置方法参考：典型功能配置--防火墙基本配置--基础配置脚本，将FW1配置管理地址172.18.10.116。
命令脚本：
config terminal
hostname FW1
enable service
web-server http
enable service
web-server https
enable service
ssh-server
ip http
authentication local
ip http port 80
service
password-encryption
username admin
password admin
username admin
privilege 15
line vty 0 4
login local
exit
interface Vlan
4092
ip address
172.18.10.116 255.255.255.0
ip route 0.0.0.0
0.0.0.0 172.18.10.1
clock timezone
Beijing +8
ntp server
192.43.244.18
ntp
update-calendar
end
config ter
logging file
flash:syslog 7
logging file
flash:syslog 131072
logging buffered
131072
logging
userinfo
service
sysname
service
sequence-numbers
service
timestamps
firewall default-policy-permit
end
wr
FW2：
Ruijie# session
device 2 slot 6 ----->在交换机上，执行命令登录VSU从机2的6号槽位，如果是FW1则是device
1 slot 6
Firewall#config
terminal
配置方法参考：典型功能配置--防火墙基本配置--基础配置脚本，将FW2配置管理地址172.18.10.118。
命令脚本：
config terminal
hostname FW2
enable service
web-server http
enable service
web-server https
enable service
ssh-server
ip http
authentication local
ip http port 80
service
password-encryption
username admin
password admin
username admin
privilege 15
line vty 0 4
login local
exit
interface Vlan
4092
ip address
172.18.10.118 255.255.255.0
ip route 0.0.0.0
0.0.0.0 172.18.10.1
clock timezone
Beijing +8
ntp server
192.43.244.18
ntp
update-calendar
end
config ter
logging file
flash:syslog 7
logging file
flash:syslog 131072
logging buffered
131072
logging
userinfo
service
sysname
service
sequence-numbers
service
timestamps
firewall default-policy-permit
end
wr
3、分别 对两张FW卡进行版本确认和升级
防火墙卡软件由两部分组成，1.交换背板软件
2.防火墙软件，交换背板软件同S86/S12K线卡一样在插入机箱后由交换机管理板动态分发更新，无需人工干预，防火墙卡软件升级主要指的是防火墙软件。
FW卡经过上述步骤后，即可和交换机互相ping通，通过交换机的路由可和装有TFTP服务器软件的PC连通。（例如PC可连接在交换机的
VLAN 4092中，预留的Gi1/4/10口）

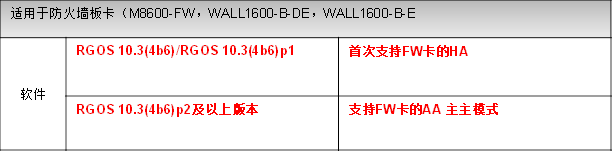

软件版本选择：
升级方法参考：日常维护--软件版本升级--运行模式下升级
4、配置FW卡HA
FW1：
FW1# config
terminal
FW1(config)#
firewall default-policy-permit
----->防火墙接口下没有应用ACL时或配置的ACL在最后没有Permit
any则默认会丢弃所有包，配置以上命令可修改为默认转发所有包
FW1(config)#
interface Vlan 4093 ----->1. 创建HA心跳检测通信的VLAN接口
FW1(config-if-Vlan
4093)#exit
FW1(config)#
failover interface ip 200.200.200.1 255.255.255.252 secondary 200.200.200.2
----->2.配置HA通信的主用卡IP，备用卡IP
FW1(config)#
failover lan interface Vlan 4093 ----->3.指定HA通信的VLAN接口
FW1(config)#
failover lan unit primary ----->4.指定HA角色为主设备
FW1(config)#
failover ----->5.启动HA
FW1(config)# end
FW1# write
----->6.保存配置
命令脚本：
config terminal
firewall
default-policy-permit
interface Vlan
4093
exit
failover
interface ip 200.200.200.1 255.255.255.252 secondary 200.200.200.2
failover lan
interface Vlan 4093
failover lan unit
primary
failover
end
write
FW2：
FW2# config terminal
FW2(config)#
firewall default-policy-permit
----->防火墙接口下没有应用ACL时或配置的ACL在最后没有Permit
any则默认会丢弃所有包，配置以上命令可修改为默认转发所有包
FW2(config)#
interface Vlan 4093 ----->1. 创建HA心跳检测通信的VLAN接口
FW2(config-if-Vlan
4093)#exit
FW2(config)#
failover interface ip 200.200.200.1 255.255.255.252 secondary 200.200.200.2
----->2.配置HA通信的主用卡IP，备用卡IP
FW2(config)#
failover lan interface Vlan 4093 ----->3.指定HA通信的VLAN接口
FW2(config)#
failover lan unit secondary ----->4.指定HA角色为备份设备
FW2(config)#
failover ----->5.启动HA
FW2(config)# end
FW2# write
----->6.保存配置
命令脚本：
config terminal
firewall
default-policy-permit
interface Vlan
4093
exit
failover
interface ip 200.200.200.1 255.255.255.252 secondary 200.200.200.2
failover lan
interface Vlan 4093
failover lan unit
secondary
failover
end
write
FW2#ping
200.200.200.1 ----->7.检查心跳VLAN IP通信是否OK
Sending 5,
100-byte ICMP Echoes to 200.200.200.2, timeout is 2 seconds:
< press Ctrl+C to break >
!!!!!
Success rate is
100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
Firewall# write ----->8.备用卡保存配置，Reload重启，等待HA完成协商
Building
configuration...
[OK]
FW2#reload
Processed with
reload? [no]yes
完成以上配置后，只需要对FW2进行重启，FW2重启后即可建立完成HA，检查HA状态。
注意：HA建立后，原有配置的FW2的管理VLAN的IP将会被主防火墙FW1同步，且管理面属于备份静默状态，不能进行Telnet或SSH访问，但心跳VLAN由于存在主地址和从地址，可以进行访问，但不能进行配置。
FW1:
FW1#show
failover
show failover
info:
failover on
Failover create time:2012-07-25 07:02:59
Last switch: NA
This host:
Primary -- Failover active
Other host:
Secondary -- Standby ready
FW1#
FW2:
FW1l#show
failover --注意组建HA后，此时从机的设备名称变为FW1
show failover
info:
failover on
Failover create time:2012-07-25 07:03:00
Last switch: NA
This host:
Secondary -- Standby ready
Other host:
Primary -- Failover active
FW1#
5、在主FW卡配置VLAN桥接,备份卡无须配置，配置会在保存时进行同步

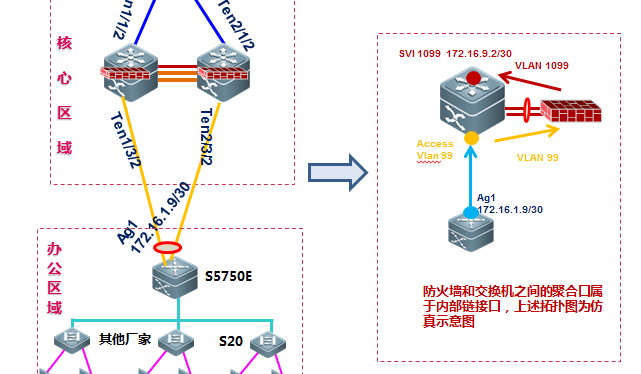

办公区域的流量进入核心VSU时，端口设置为ACCESS
VLAN 99，被发送至防火墙进行VLAN ID的转换。报文被封装VLAN1099 VID从防火墙发出至核心，核心交换机上创建SVI 1099，通过以上设计从而实现将流量引入防火墙。
5750E上联AG1 推荐配置为路由口，避免二层报文被扩撒到核心。
交换机上的配置参考VSU+FW--->核心交换机配置--->聚合口配置部分
提示：交换机和FW的内联口需要进行TRUNK裁减的工作，只允许FW管理VLAN、心跳VLAN、桥组前后的VLAN通过。
FW配置桥组功能具体配置参考：典型功能配置--透明模式部署
例：
FW1(config)#interface
vlan 99
----->创建VLAN接口
FW1(config-if-Vlan
99)#bridge-group 99 ----->将原始和转换后的VLAN划入同一个桥组
FW1(config-if-Vlan
99)#interface vlan 1099 ----->创建转换VLAN, 建议在原始VLAN编号上加1000，容易关联和区分
FW1(config-if-Vlan
1099)# bridge-group 99 ----->加入桥组
FW1(config-if-Vlan
1099)#exit
FW1(config)#end
FW1#wr
6、测试FW配置完成后，经过FW卡VLAN转换的报文连通性
如上图示，可测试汇聚设备5750E
L3 AP 172.16.1.9 和核心交换机上SVI 1099的连通性，并观察OSPF邻居是否可正常建立。
核心交换机
Ruijie#ping
172.16.1.9 -----> 检查报文经过防火墙卡转换后， IP通信是否OK
Sending 5,
100-byte ICMP Echoes to 172.16.1.9, timeout is 2 seconds:
< press Ctrl+C to break >
!!!!!
验证方法：
在设备组件成AS模式后，只能通过主设备的管理地址进行web管理，从交换机可以访问但不能管理。

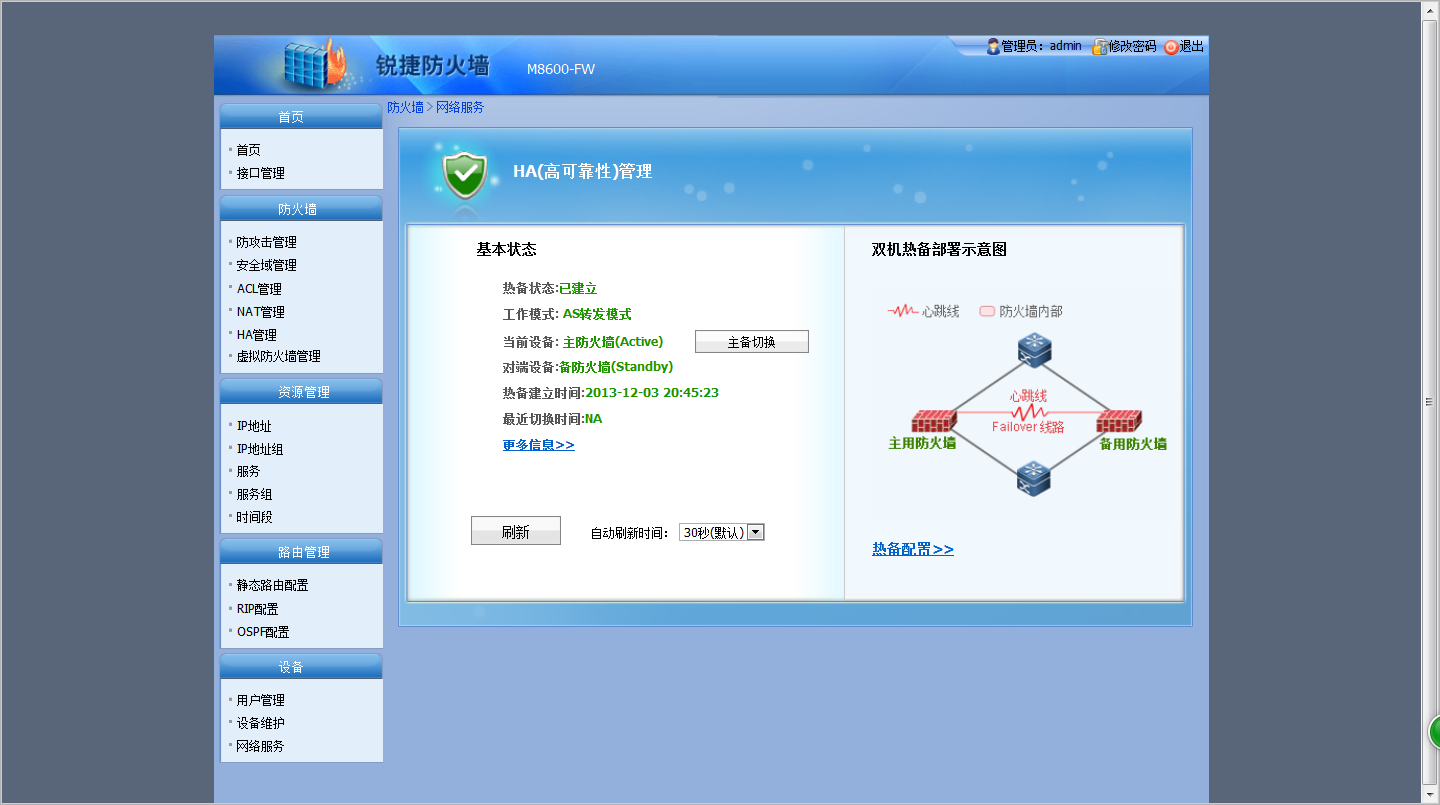

WEB登录设备后查看热备状态：
CLI登录设备后查看热备状态：
FW1:
FW1#show
failover
show failover
info:
failover on
Failover create time:2012-07-25 07:02:59
Last switch: NA
This host:
Primary -- Failover active --本防火墙模块处于主设备状态，且备份功能启动
Other host:
Secondary -- Standby
ready
FW1#
FW2:
FW1l#show
failover --注意组建HA后，此时从机的设备名称变为FW1
show failover
info:
failover on
Failover create time:2012-07-25 07:03:00
Last switch: NA
This host:
Secondary -- Standby ready --本防火墙模块处于从设备状态，且备份功能启动
Other host:
Primary -- Failover active
FW1#
