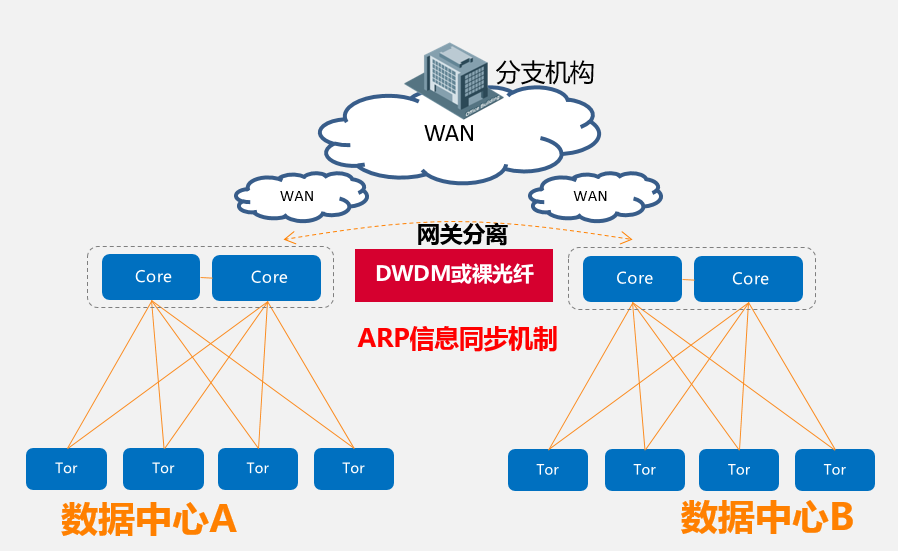

功能价值：本地核心交换机直接代答ARP请求，无需跨中心的ARP广播

 两个数据中心的核心交换机之间，通过2根裸光纤相连，两根链路配置成聚合端口；
双中心通过VRRP实现中心间网关双活；
中心间进行ARP信息同步，当服务区有ARP请求的时候，由本中心代答。

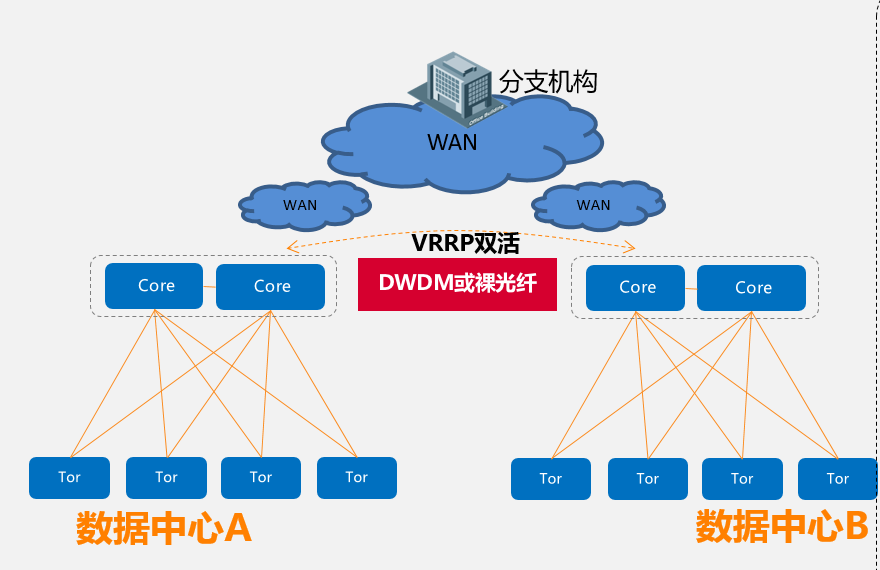

一、VRRP双活：
        为了实现双活数据中心,首先需要保证两中心间具有相同的网关信息,这样当虚机迁移的时候,可以不要进行对外IP地址的修改。



  措施：1）网关不能向网关互连链路发送VRRP报文，不进行主备协商，两边都是主，到达双活网关主；

            2）网关不能向网关互连链路发送携带虚拟IP地址的ARP报文，防止IP冲突。



实现效果：两个数据中心的网关具有不同的实IP地址和实MAC地址，具有相同的虚拟IP地址和虚拟MAC地址。在服务器上配置的网关IP地址是网关的虚拟IP地址，服务器就近选择处于同一个数据中心的网关提供转发服务。

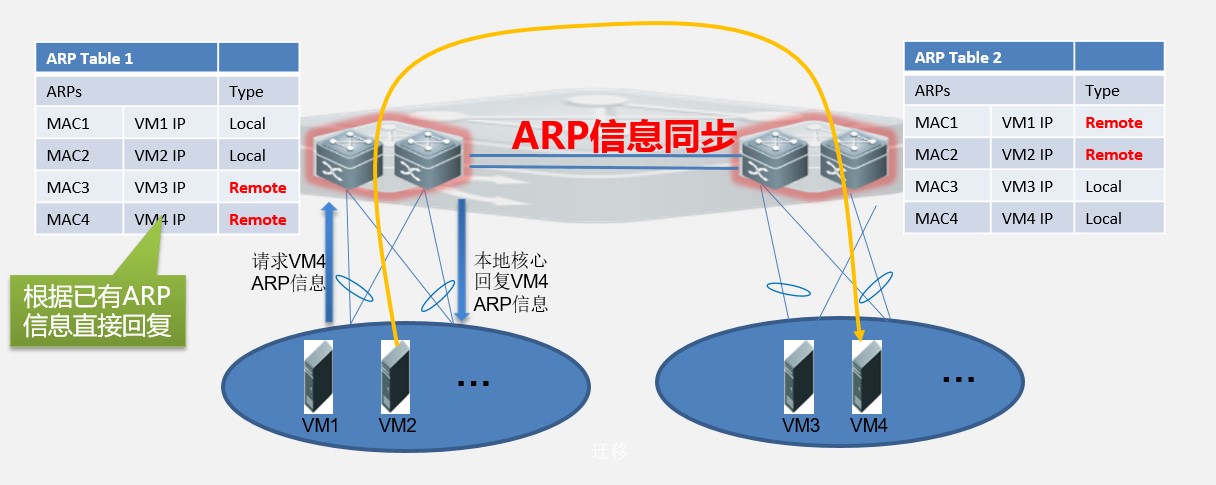

二：ARP代答

1、VM1、VM2在DC1上线，VM3、VM4在DC2上线，本地学习到ARP信息后同步到对端中心的核心交换机中；

2、VM2需要和VM4通信，发出VM4 IP的ARP请求；

3、DC1的核心交换机收到ARP请求后，发现已有VM4的信息，直接进行回复；

4、VM2可以发送报文到VM4中；反向的通信流程与上述相同


三：路由设计

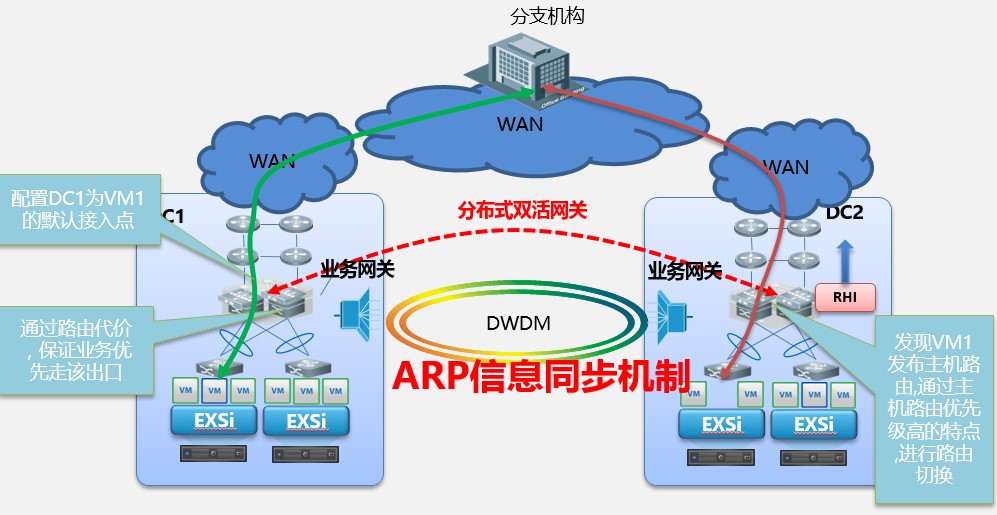

场景问题：
1、正常情况下，业务从本中心出口发布；
2、当业务发生迁移的时候，业务会出现绕行的现象，产生次优路径。例如：当VM1迁移到DC2时，由于VM1网段默认接入的数据中心是DC1，这样会出现数据绕行(DC1->DC2->VM1)。

处理方式：
1、初始情况通过网络路由代价来决定路由出口
   初始情况下，在业务默认接入点配置网络路由，通过路由代价，保证业务优先从该中心出去。同时在业务非默认接入的数据中心的网关设备上预配置VM1的主机路由。

2、虚机迁移，通过主机路由优先级高于网络路由来决定路由出口
   当VM1从DC1迁移到DC2时，VM1会发出ARP和RARP报文，DC2检测到VM1，则DC2网关设备将对VM1对应主机路由信息注入路由协议（OSPF/BGP/RIP等）中。
   假设VM1主机路由为10.1.1.20/32, 在DC2网关设备上配置OSPF协议重分发静态子网路由，OSPF协议就会把主机路由10.1.1.20/32从DC2的中心出口链路发布到中心接入路由器，
   用户通过中心接入路由器访问VM1的主机路由10.1.1.20/32时就会走DC2数据中心这一侧。

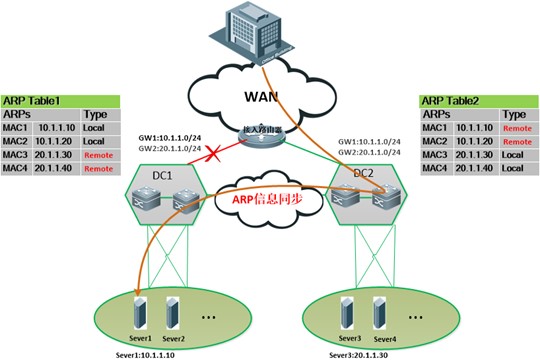

四：BFD Track


1问题原因：
       当出现DC1和接入路由器的链路断开时，原本由DC1出去的业务需要走DC2。
       因此当某个中心出口链路断开时，要把所有网关切换到另一个正常的中心去，由正常的中心来提供网关服务。

实现方式：
       1、链路检测，双活网关切换
       DC1网关使用BFD协议监视DC1中心出口链路的状态，当发现出口链路断开时，VRRP协议把网关切换成无效模式，
       即网关从MASTER状态直接切换为INIT状态，然后DC2网关把VRRP从双活模式切换成单网关模式，由DC2网关做MASTER。

   例如：假设GW1和GW2在两个中心都部署双活网关，在接入路由器命中10.1.1.0/24路由走的默认中心是DC1，
         命中20.1.1.0/24路由走的默认中心是DC2，当DC1的出口链路断开后，就会在DC1把GW1和GW2的网关都置为无效，不再发布路由了。

       2、路由撤销
       由于DC1的所有网关被置为无效，GW1和GW2在DC1发布的所有路由都要撤销掉，即通告OSPF协议删除DC1网关通告的所有路由，
       通告邻居删除路由，层层传递到接入路由器去删除DC1发布的所有路由。
       之前命中10.1.1.0/24路由走的默认中心是DC1，由于DC1出口链路断开会撤销掉发布的所有路由，所以命中10.1.1.0/24路由只能走DC2发布的。
       终端发往服务器的IP报文流被牵引到DC2侧，DC2网关转发给DC1网关，DC1网关二层交换到服务器。

       3、故障恢复
       当DC1出口链路恢复正常时，VRRP协议把网关切换成双活模式，状态从INIT切换成Master，恢复优先级，
       然后通知DC2网关把VRRP协议从单网关模式切换成双活模式，这时DC1也可以再发布GW1和GW2的路由了，流量又恢复故障前的。
