场景介绍：

   AC旁挂核心交换机，无线用户地址池网关在核心，AP管理段地址池网关在AC

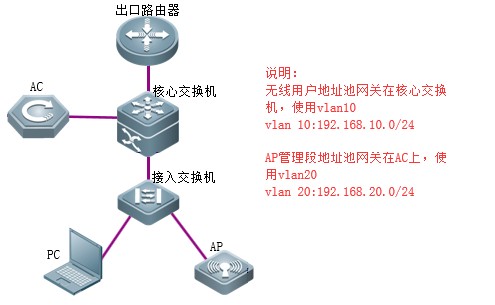

拓扑：

设备登入： 参考瘦AP部署=>AC设备登入

设备配置：

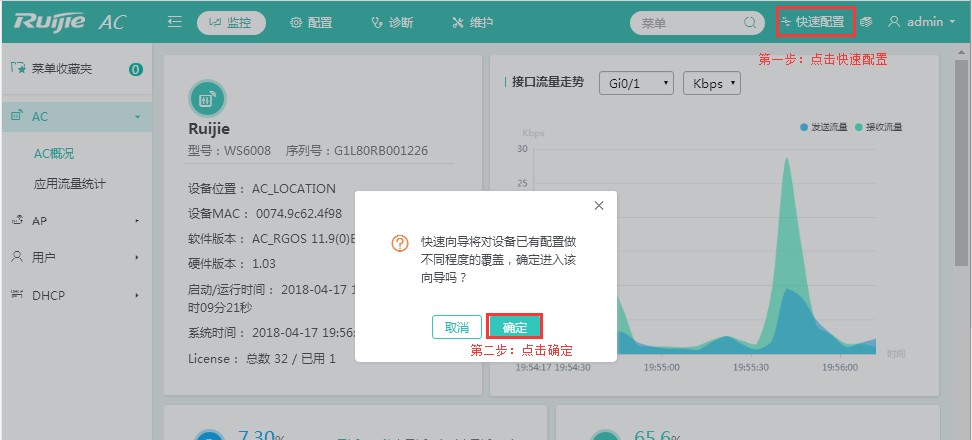

    1、使用默认管理IP192.168.110.1登入web界面后，点击WEB界面右上角 快速配置 ，弹出告警窗口（ 首次登录AC页面，会自动弹出快速配置向导 ），点击确定。如下：

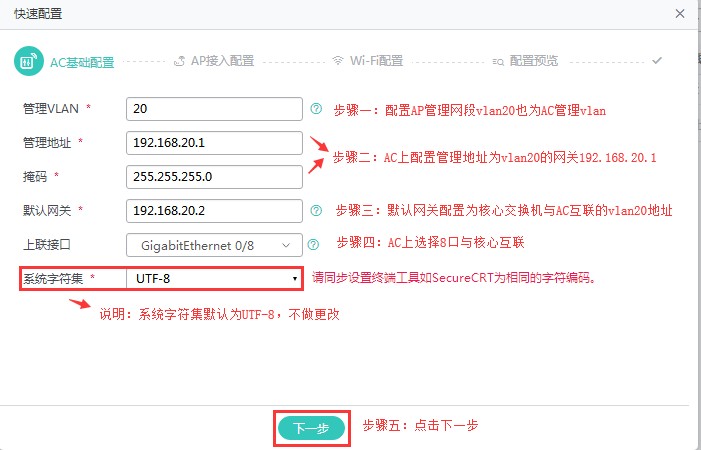

   2、AC基础配置

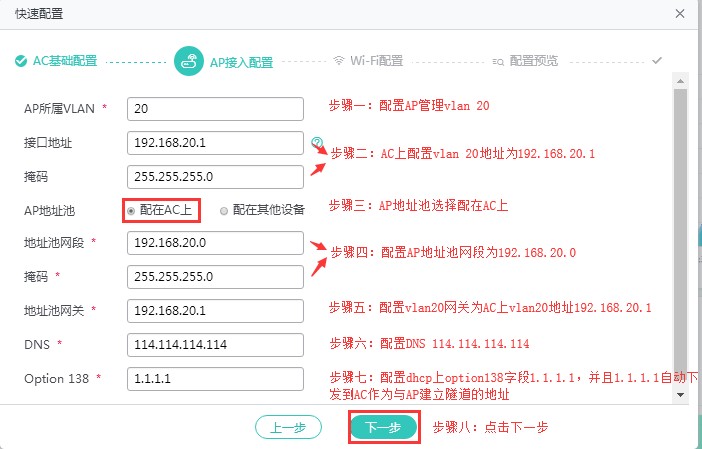

    3、AP接入配置

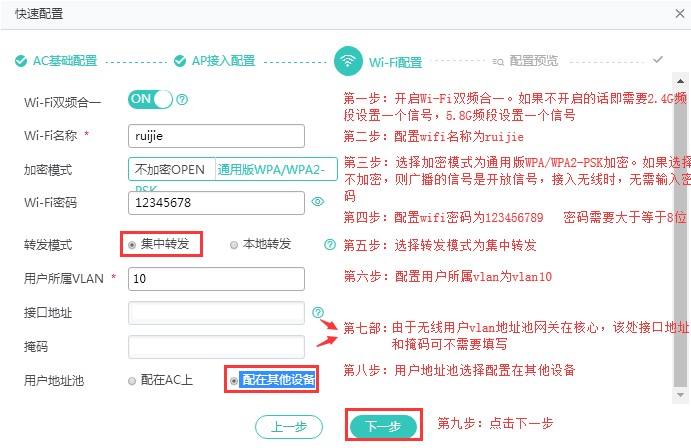

   4、Wi-Fi配置

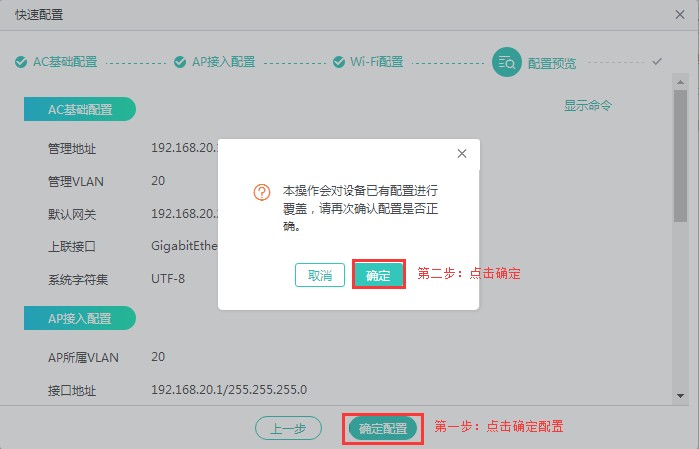

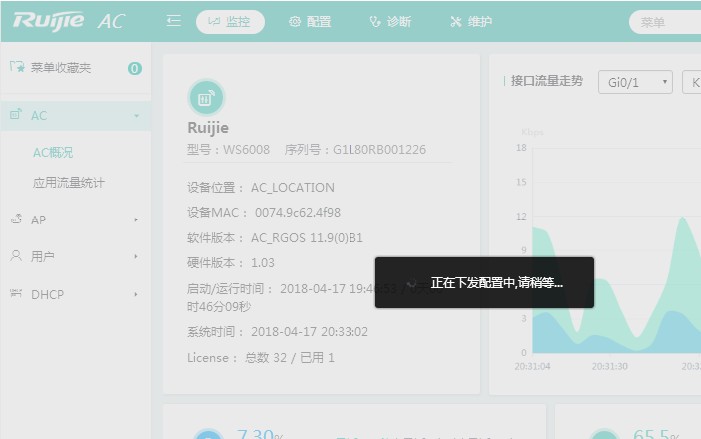

 5、配置预览，点击确定配置，后等待1分左右完成设备配置下发，如下

    6、重新使用默认管理IP192.168.11.01登入AC，等待3-5分钟查看AP是否在线，如下：

核心交换机的配置 （建议寻找对接交换机厂商的工程师按照以下要求协助配置）

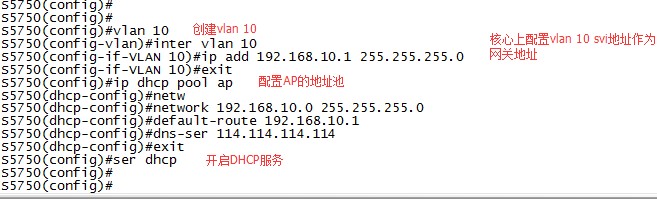

   1、核心交换机上创建无线用户vlan 10和DHCP ,网关为：192.168.10.1/24 ，确保电脑接入核心交换机后能够获取vlan10地址访问外网

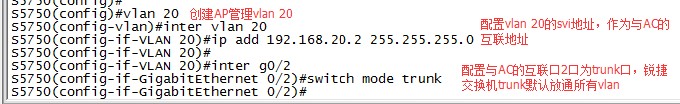

   2、核心上创建AP的管理vlan 20 ，并且配置IP地址作为与AC互联。核心与AC的互联口配置为trunk口，放通VLAN 10和VLAN 20 （下图表示核心交换机的2口与AC互连）

   3、核心交换机与接入交换机的互联口配置为trunk口，放通AP的管理vlan 20 （下图表示核心交换机3口与接入交换机互连）

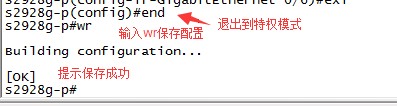

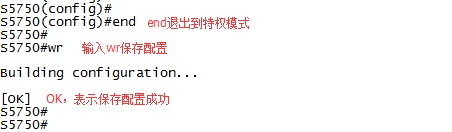

   4、保存配置

接入交换机的配置 （建议寻找对接交换机厂商的工程师按照以下要求协助配置）

   1、接入交换机上创建vlan 20

   2、接入交换机与核心交换机的互联口配置为trunk口 （下图表示接入交换机3口与核心交换机互连）

   3、接入交换机与AP的互联口配置为access口关联vlan 20 （下图表示接入交换机的6口与AP互连）

   4、保存配置

AP的配置

   AP上无需任何配置，需要保证AP为痩模式（设备刚拆封时默认为瘦模式），并且接入交换机后能够正常供电即可

配置验证：

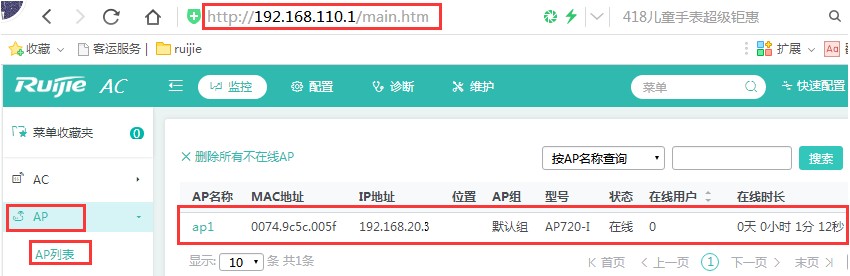

   1、查看AP在AC上正常上线

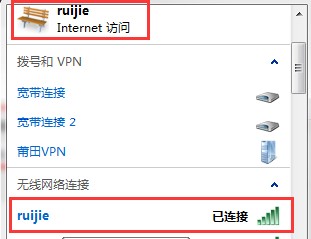

   2、终端可正常搜到无线信号，并且接入

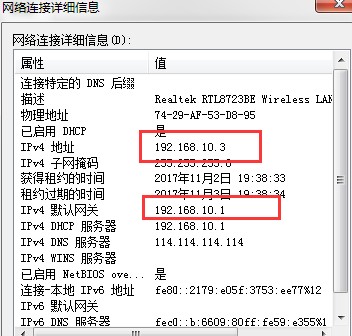

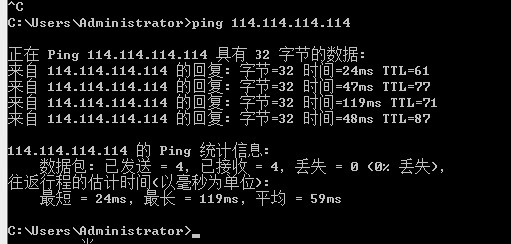

   3、终端获取正确地址并且外网通信
