关键词：外网无法访问映射服务器、内网使用域名或公网ip访问

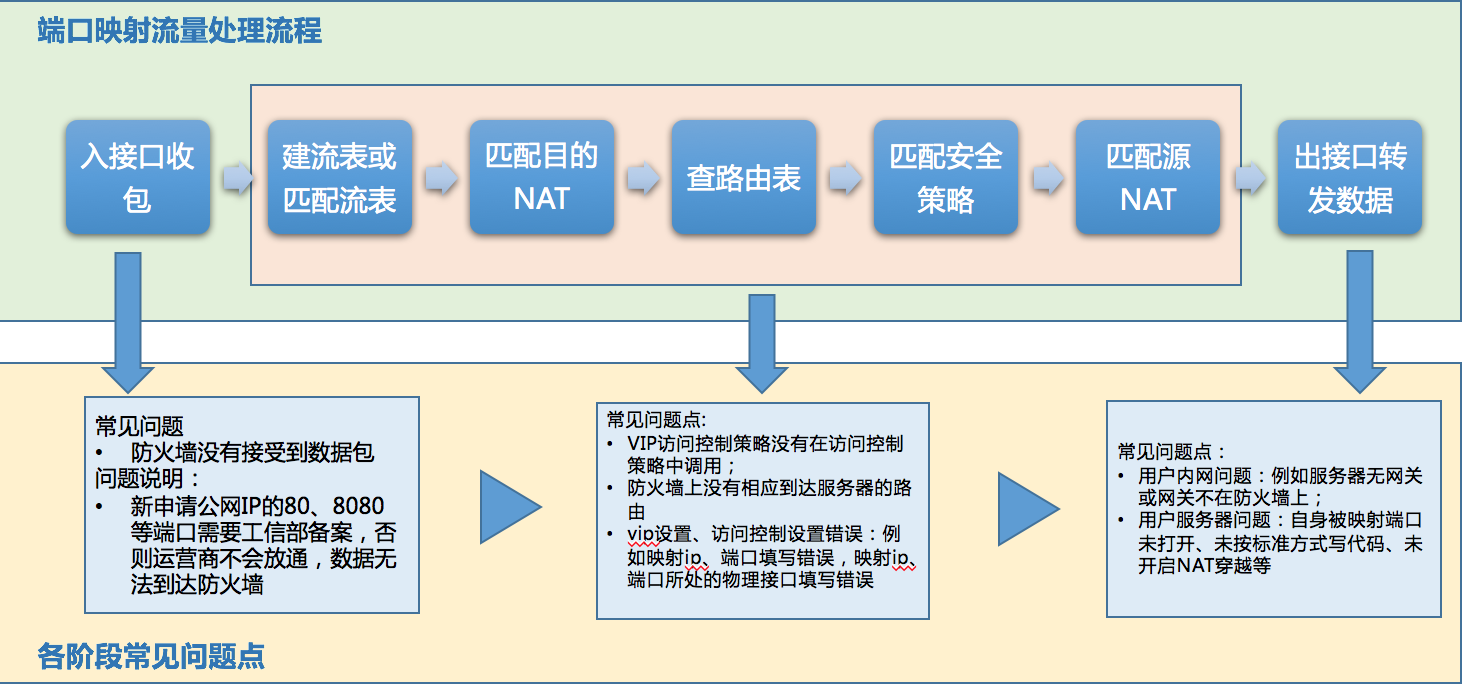

1、防火墙处理外网访问VIP（端口映射）流量过程及各阶段常见问题点如下图

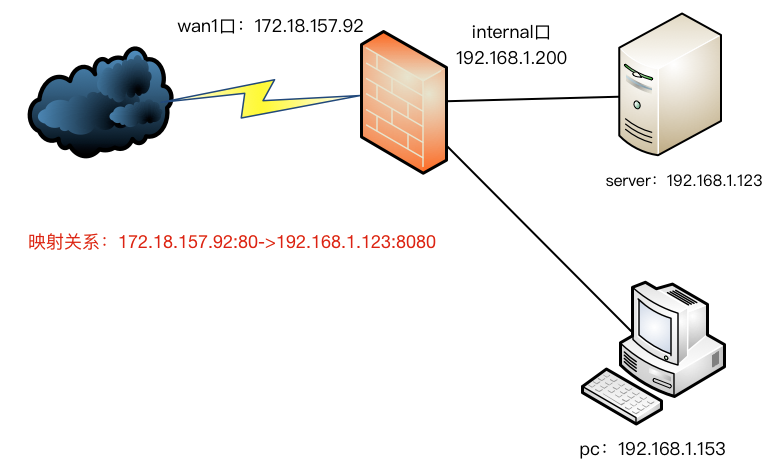

2、网络拓扑参考
3、各阶段排查详细步骤
（1）入接口收包阶段：确保防火墙有接收到到访问VIP的流量
排查方法：针对外网接口（以wan1口为例）使用debug sniffer确认数据包是否到达防火墙，命令如下：
diagnose sniffer packet wan1 ‘port 80’ //具体映射端口（外网访问的端口），此处以80端口为例

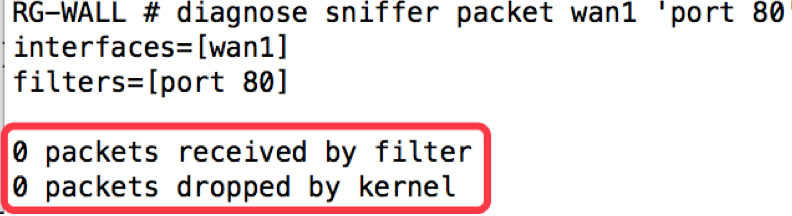

常见问题：新申请公网IP的80、8080等端口需要工信部备案，否则运营商不会放通，数据无法到达防火墙，如下截图：
正常情况下，外网口接收到的报文如下截图：
（2）防火墙处理阶段：确保配置正确，防火墙正常处理VIP流量
排查方法：使用debug flow来跟踪防火墙对数据包的处理过程，命令如下：
RG-WALL # diagnose debug enable
RG-WALL # diagnose debug flow show console
RG-WALL # diagnose debug flow filter dport 80 //具体映射端口（外网访问的端口），此处以80端口为例
RG-WALL # diagnose debug flow trace start 30 //抓包数量30
常见问题

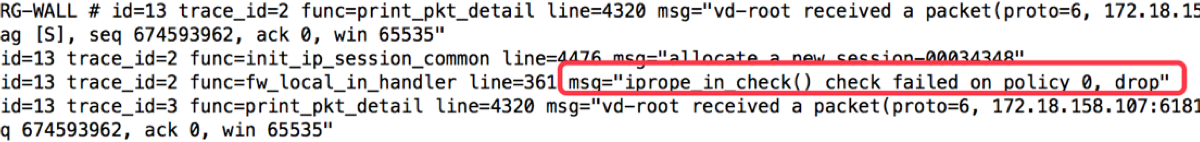

问题1： 设置完VIP未在访问控制策略调用,抓包结果如下截图显示（匹配默认拒绝所有策略【policy0】， 丢弃）

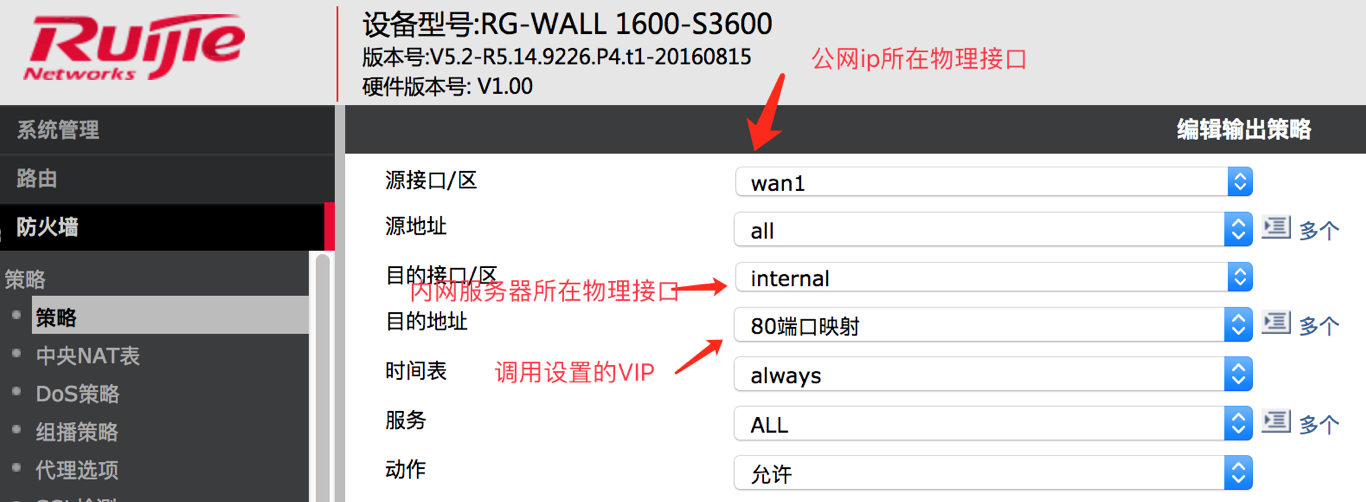

解决方法：正常情况下，设置完成VIP后，需要在访问控制策略中调用如下图
VIP设置：
访问控制调用VIP设置
问题2：防火墙上没有到达实际内网服务器的路由；

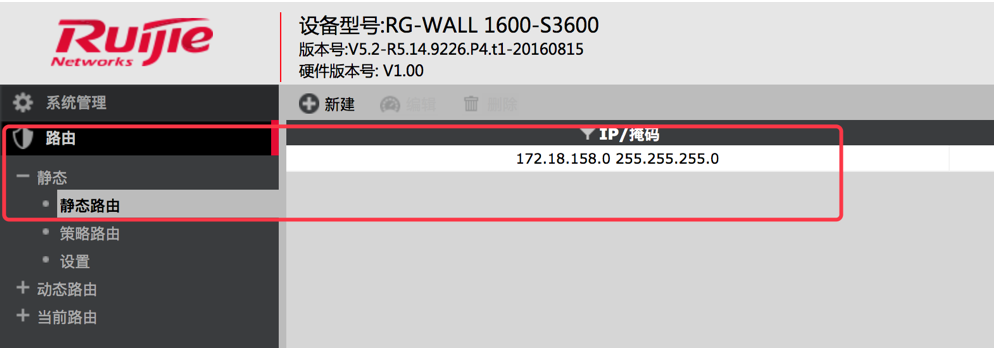

解决方法：请确保防火墙上路由信息准确
问题3:vip设置、访问控制设置错误：例如映射ip、端口填写错误，映射ip、端口所处的物理接口填写错误
解决方法：请确保防火墙上路由信息准确请参照如下配置

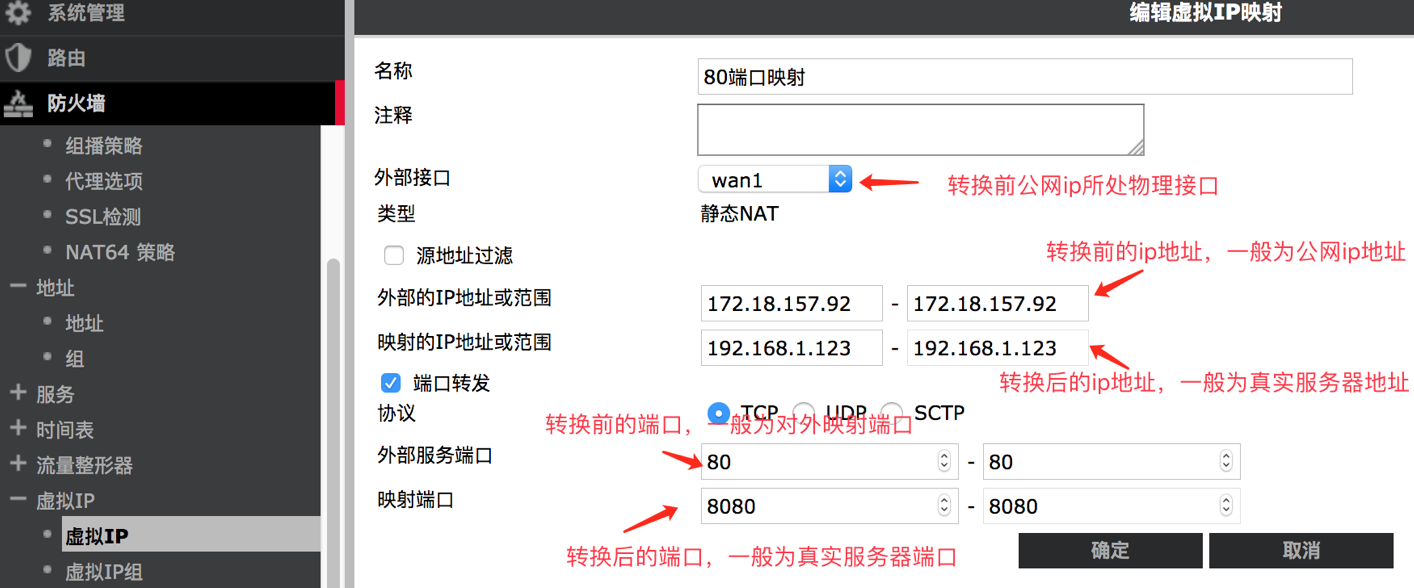

a、VIP设置

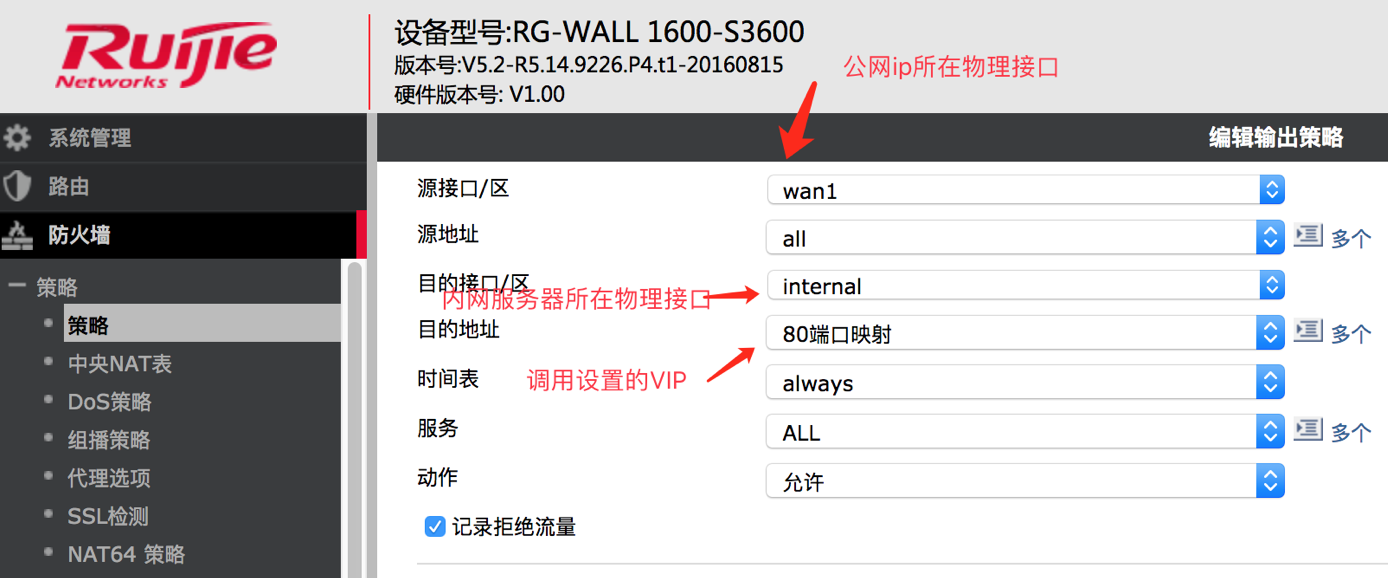

b、访问控制配置

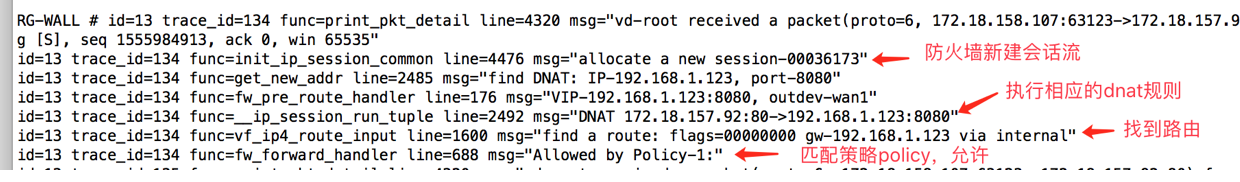

c、一个正常VIP流量防火墙处理debug flow抓包如下：
（3）出接口转发数据阶段：确保VIP流量从防火墙发出，同时正常接受服务器返回的流量；
排查方法：针对服务器所处接口（以internal口为例）使用debug sniffer确认数据包是否正常收发，命令如下：
diagnose sniffer packet internal ‘port 8080’ //服务器真实对外开放端口，此处以8080端口为例
常见问题
问题1： 服务器未正常开机或者未正常配置ip地址，表现为防火墙没有往外转发VIP流量，arp查询不到服务器地址

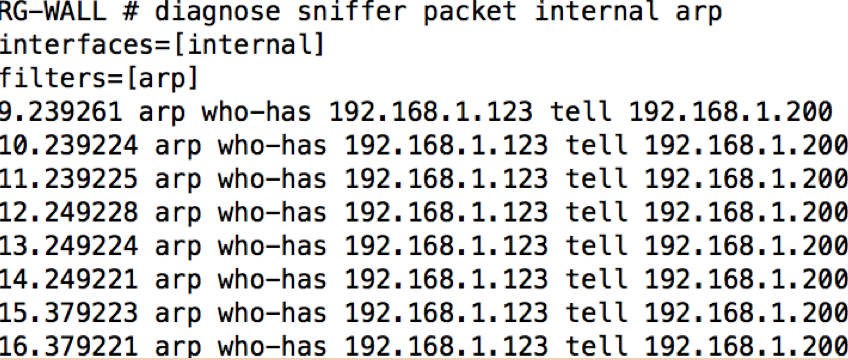

使用diagnose sniffer packet internal arp,无法获取服务器ip的mac地址（针对二层网络）
解决方法：请确保服务器正常开机，同时正确配置ip地址保证与防火墙的通信正常

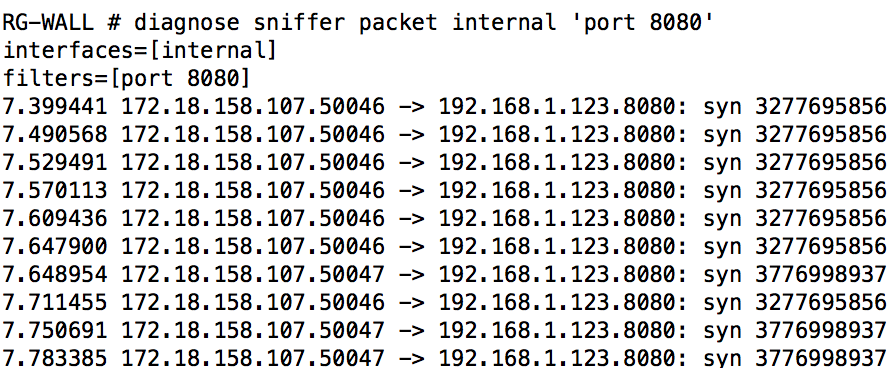

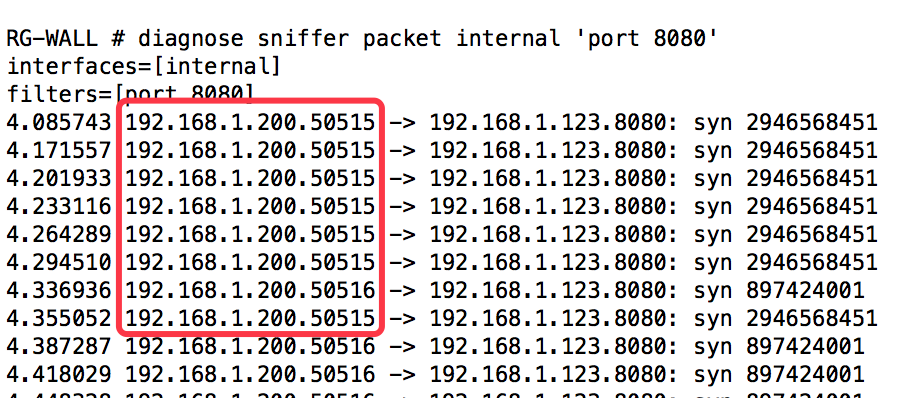

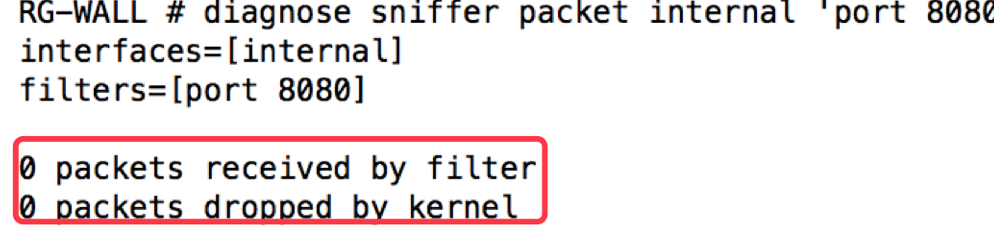

问题2： 防火墙上发出了针对目标端口的请求报文，但是服务器无响应(如下抓包截图)
这通常是由以下几种原因造成：
1）服务器没有配置网关地址，或者服务器网关不在防火墙上

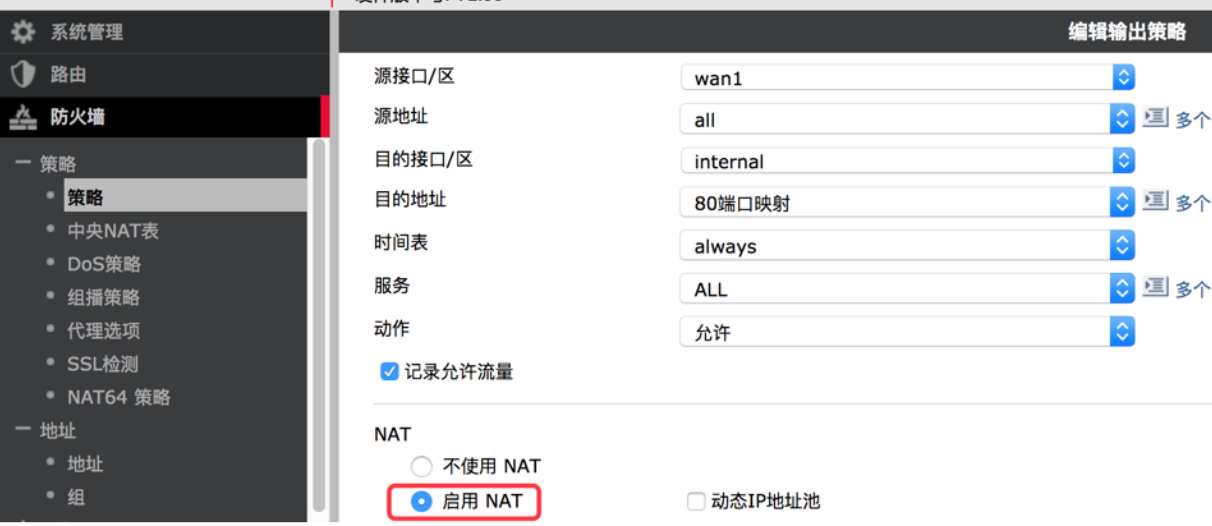

解决方法：在VIP策略上勾选NAT，使得匹配防火墙的数据自动执行源NAT转换，源ip转换成防火墙内网互联接口地址
2）内网有安全设备阻断对服务器访问流量进行过滤
解决方法：需要和用户确认，允许新增的流量访问
3）服务器自身映射的端口不正常或者未开启
解决方法：在内网使用与服务器同网段的ip进行测试
4）服务器上未开启nat穿越功能
解决方法：有些视频软件会设置是否允许nat穿越，勾选nat穿越、外网才能正常访问
5）未按标准方式写代码，如网页代码连接是私网ip地址，导致一些子链接无法打开
解决方法：联系网站开发人员解决
4、内网使用域名或公网ip访问设置：即使用192.168.1.153->172.18.157.92：80的访问
（1）上述防火墙外到内访问的配置为

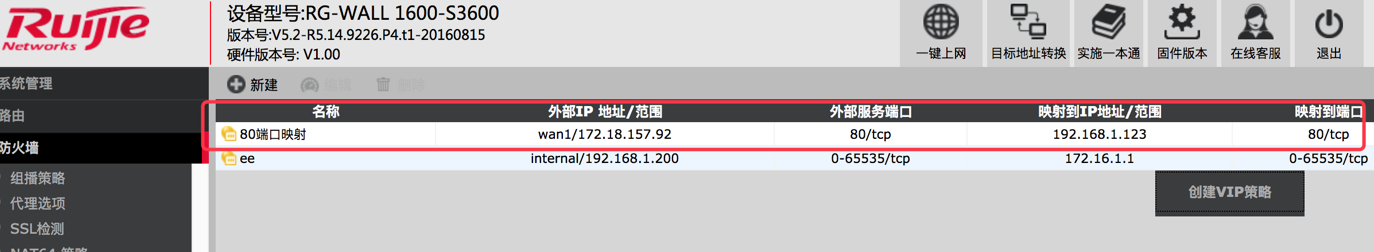

增加vip设置，设置对应关系
访问控制调用vip设置：

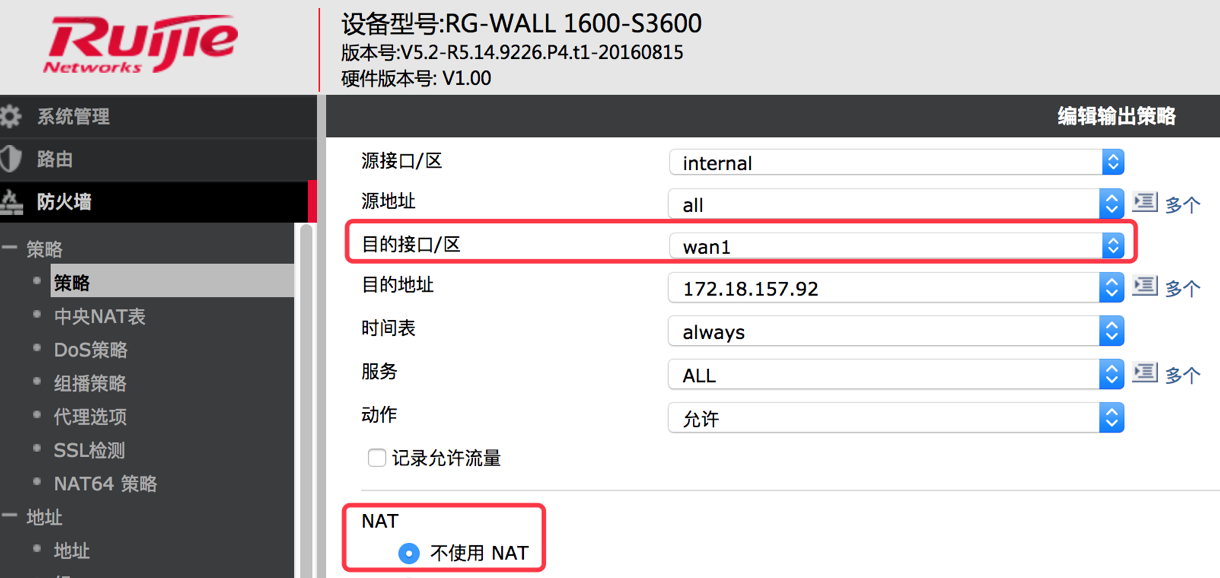

策略中不需要选择NAT选项，防火墙会识别内网访问公网ip、域名的流量，自动执行NAT转换，将流量源地址转换为服务器所处于接口的ip地址，如下图所示：
