一、网络需求

1. 此章节以通过测试PC使用设备VLAN TRUNK透传功能获取DHCP服务为例，进行设备VLAN TRUNK功能的配置介绍。

2. 如下图所示，配置VPN1的eth1口位VLAN TRUNK口，并且启用该网段的DHCP服务。而VPN2上面eth0启用VLAN TRUNK，并与该设备上面的eth1口一起划入网桥中，使接入的pc能够获得dhcp地址。

3. VPN的管理地址为172.18.10.99

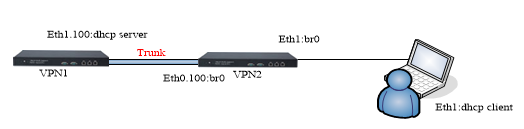

二、网络拓扑

硬件设备：RG-WALL V160S

软件版本：RG-WALL-v2.60.07.ADHCP.1

三、配置要点

1. 配置VLAN TRUNK接口

2. 将VLAN TRUNK接口和实际物理接口加入相同的网桥

四、配置步骤

1）VPN1配置

1.1）配置VLAN TRUNK：

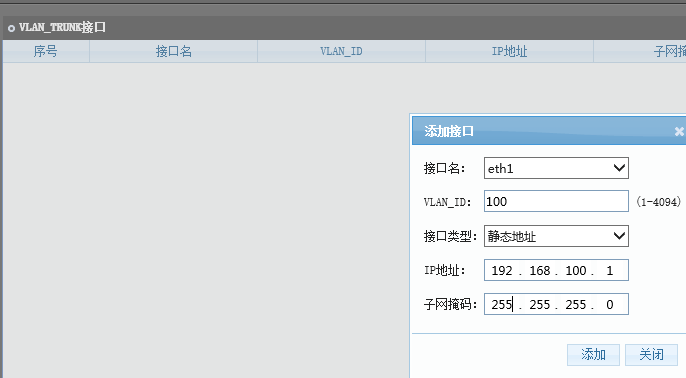

点击网络管理=>VLAN TRUNK接口，添加TRUNK接口，如图

1.2) 配置DHCP：

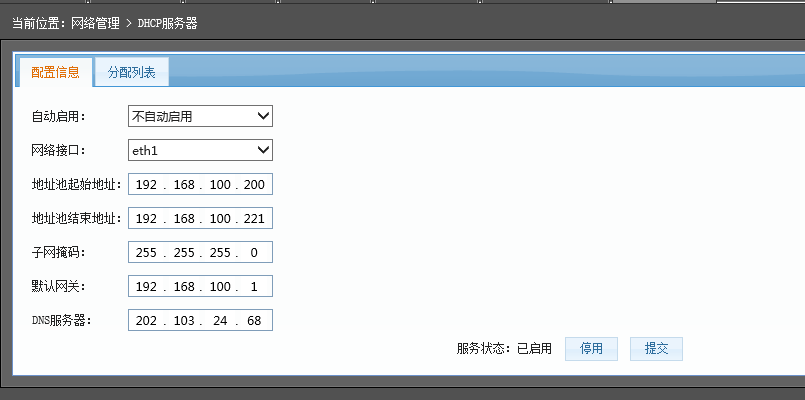

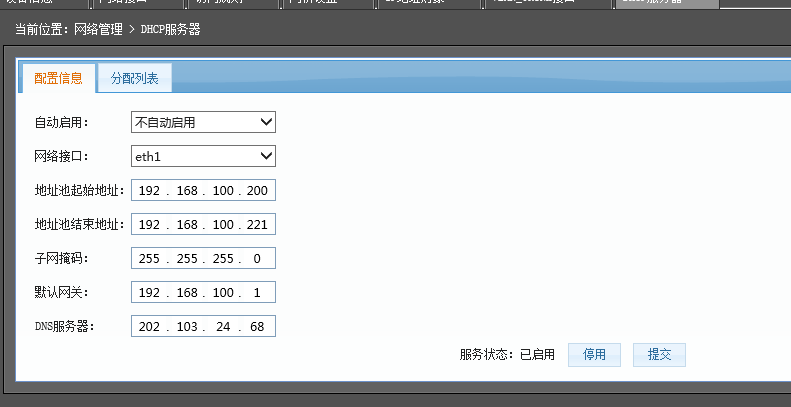

点击网络管理=>DHCP服务器，配置该VLAN TRUNK网段的DHCP服务，如图

2) VPN2配置

2.1) 配置VLAN TRUNK：

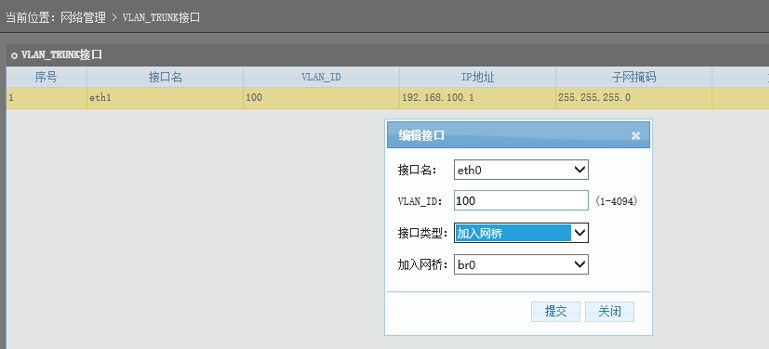

点击网络管理=>VLAN TRUNK接口，添加TRUNK接口并且划入网桥br0，如图

2.2) 物理接口划入网桥：

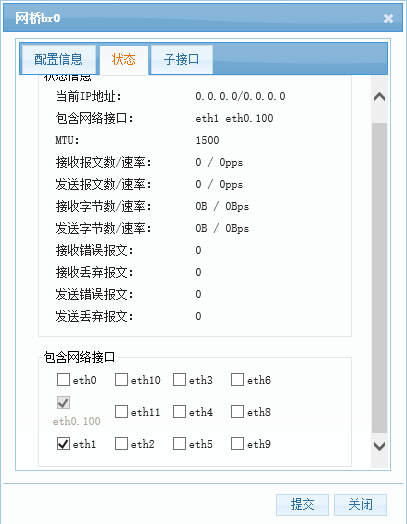

点击网络管理=>网桥设置，点击br0，把物理接口eth1划入该网桥，如图

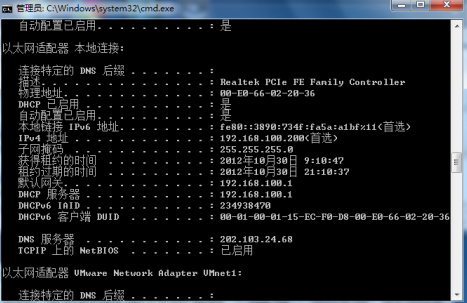

PC可以获取到动态地址，如图
