一、组网需求

通过MAC客户端接入SSL VPN，实现与内部保护子网的通信。

最新MAC客户端已经上传到RTR版本管理系统提供下载；in

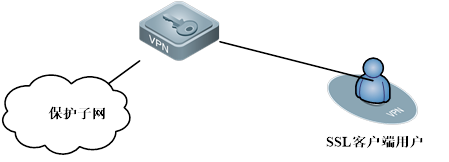

二、网络拓扑

三、配置要点

在配置SSL网关功能之前，默认情况下确保客户端到网关的TCP443、TCP888端口是开放的（注意：手机客户端默认接入端口目前无法修改），本案例是在两端都以设置好了基本的通信功能后做的配置。

注：目前MAC客户端1.0.94版本采用隧道模式支持SSL VPN接入。

配置的基本步骤如下：

1、配置网关上 SSL VPN配置

2、配置MAC客户端

四、配置使用

1、配置VPN网关

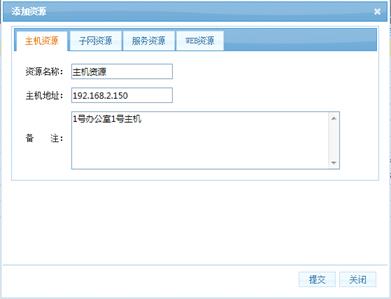

选择“SSL VPN”“资源管理”

点击“添加”如下图所示

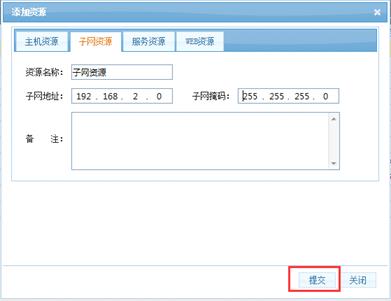

配置子网资源

选择“SSL VPN”“资源管理”

点击“添加”如下图所示

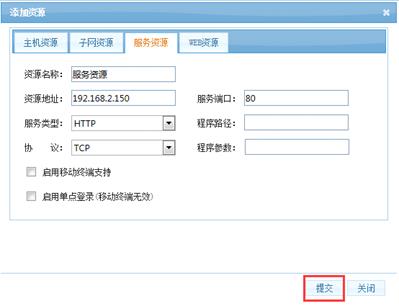

配置服务资源

选择“SSL VPN”“资源管理”

点击“添加”如下图所示

配置完成后点击提交即可。

服务资源：配置服务资源，填写资源的域名或者资源的IP地址，端口，服务类型、协议以及服务器的资源路径和资源端口

注意：

如果填写资源域名的情况下，必须确保VPN网关能够正确的解析该域名。当解析成功后，会自动把解析出来的地址填在资源IP里。如果网关对所填写的域名无法解析请手动填写资源IP.

配置用户

点击“用户认证”，“本地用户数据库”，如图

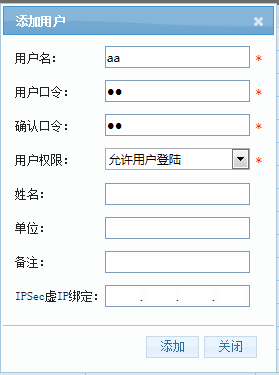

点击“添加”

上图的配置如下：

用户名：aa

用户口令：aa

确认口令：aa

允许用户登录

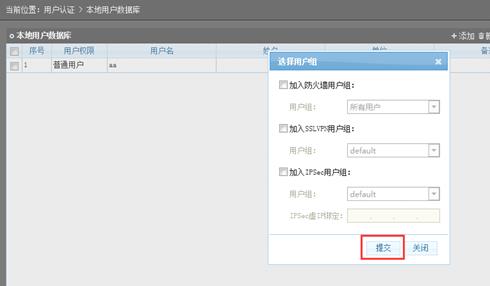

点击“添加”，会提示选择用户组的界面，现在我们不加入任何组，直接点击“提交”，在后面新建好用户组后手动分配。

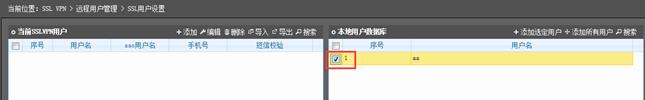

选择“SSL 用户设置”

在右侧“本地用户数据库”中点击选中要添加的用户

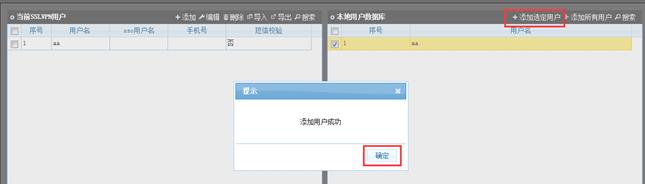

点击“添加选中用户”，点击确定，完成添加

配置用户组

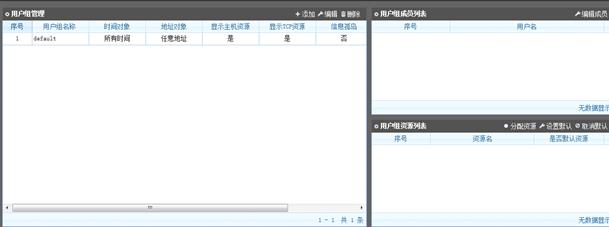

用户组管理分为三大部分：用户组列表，用户成员列表和用户组分配资源列表。

创建用户组

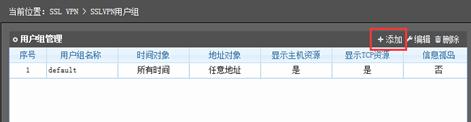

点击“添加”

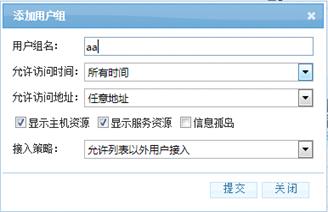

填写用户组名等信息，完成后点击提交按钮；

上图配置如下：

· 用户组名：aa

· 允许登录时间：所有时间

· 允许登录地址：任意地址

· 显示主机资源、服务资源

分配用户

选中用户组，为该组分配用户，点击“编辑成员”

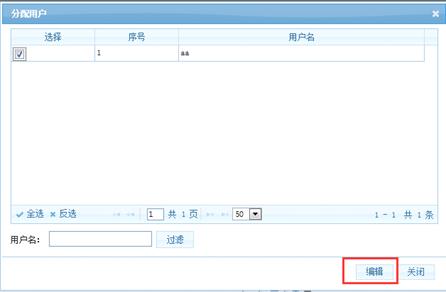

选中要分配的用户，点击“编辑”，即可完成分配

分配资源

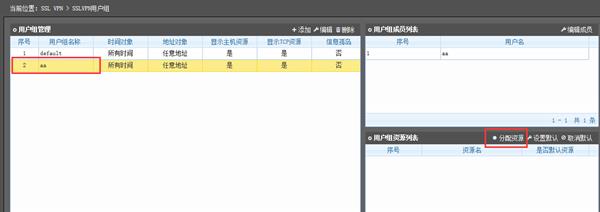

为用户组的用户分配资源：选中要编辑的用户组，点击“分配资源”

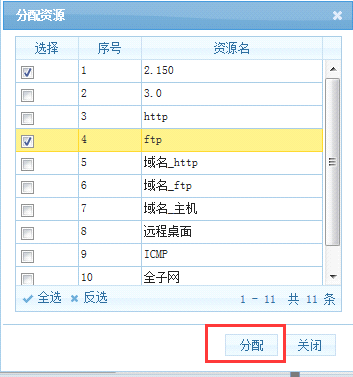

勾选要分配的资源，点击分配即可。

2、安装客户端

从光盘或者相关人员处获得本软件安装包；

双击文件或右键打开，创建桌面图标；

双击图标，进入配置Ruijie_VPN客户端界面；

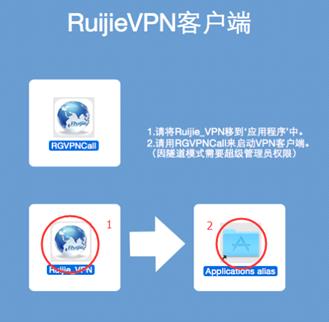

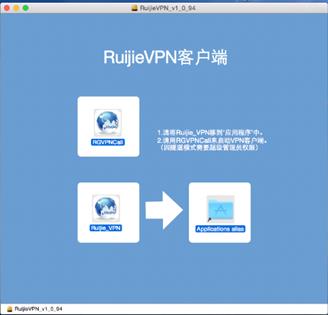

根据界面提示将Ruijie_VPN移动到“应用程序”中；（鼠标左键选中图中1号红色圈圈处拖拽到2号红色圈圈处即可）

根据界面提示双击RGVPNCall即可启动VPN客户端。

3、使用客户端

在桌面双击打开客户端

双击“RGVPNCall”

点击隧道模式启动

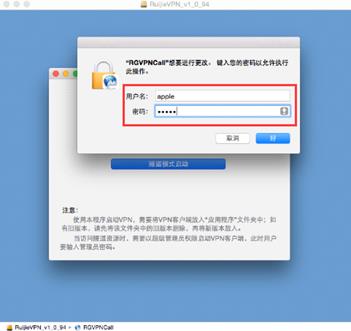

输入管理员口令

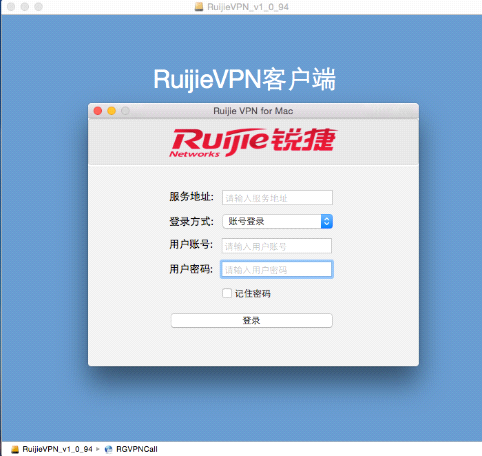

进入客户端登录界面

请输入服务地址：填写服务器的IP地址

登录方式：可以选择“帐号登录”或者“证书登录”

l 选择“用户名/密码”

1. 请输入用户帐号：填写登录客户端认证的用户名

2. 请输入用户密码：填写登录客户端认证用户的密码

l 选择“证书登录”

点击“证书”进行选择要用的证书

注意：证书文件为p12格式

记录密码：勾上去可以记住用户名和密码或者证书信息

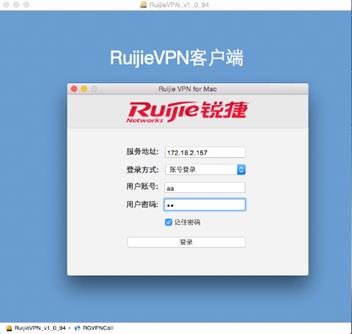

填写用户名和密码登录

上图配置：

· 服务地址：172.18.2.157

· 登录方式：用户名密码

· 用户帐号：aa

· 用户密码：aa

· 记录登录信息

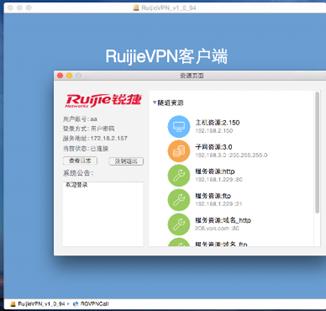

点击登录，登录成功的显示页面

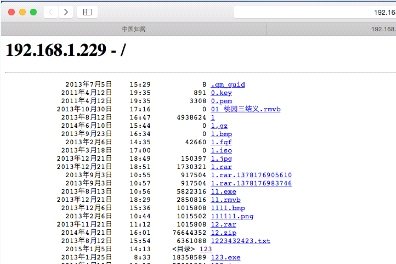

点击相应的资源地址，即可访问该资源，如下图
