一、网络需求
V1600S以桥模式串接在RSR路由器底下，外网用户安装VPN客户端软件SRA
，拨通VPN并获取到虚拟IP地址后，实现访问内网的192.168.10.0网段的需求。
(本案例涉及到RG-SRA远程接入系统的安装，相关的安装使用请参照本案例集中
“RG-SRA远程接入系统的安装 ”说明）
二、网络拓扑

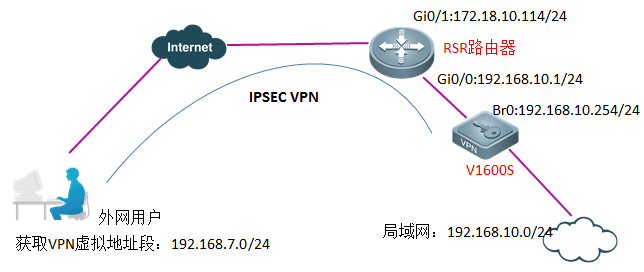

如下图所示，外用用户拨通IPSEC VPN后，获取到192.168.7.0/24的某个IP地址，然后访问对端内网的局域网：192.168.10.0/24
三、配置要点
1.RSR路由器的配置
1）配置RSR路由器
· 先保证内用的用户能正常访问互联网,
· 添加到VPN虚拟IP网段的静态路由
2）映射相关端口：映射与IPSEC VPN相关的 UDP：500和4500端口
2.V1600S的配置
1）配置访问规则，允许内网用户访问外网的数据通过桥组
（注：初始化的V1600S默认产生以下两条访问规则规则，序号为1的安全规则是对任何数据都是纯放通，不进行任何的修改，序号为2的安全规则是对任何数据都进行阻断；访问规则的处理顺序是由上往下，从第一访问规则开始匹配，如果新增加了访问规则，记得根据实际的网络需求调整好规则之间的顺序）
2）配置IPSEC：
· 新建VPN用户
· 设置允许访问的内网网段
· 设置虚IP地址池（为外网VPN用户分配一个不与当前内网地址冲突的网段）
·
设置高级选项（选择 直接放行）
四、配置步骤
1.RSR路由器的配置
1）配置RSR路由器，先保证内用的用户能正常访问互联网
--------------以下配置 RSR路由器的内网用户的基本配置-----------------
interface
GigabitEthernet 0/0 //内网口
ip nat inside
ip address 192.168.10.1 255.255.255.0
interface
GigabitEthernet 0/1 //外网接口
ip nat outside
ip address 172.18.10.114 255.255.255.0
ip access-list
extended 110
//与NAT相关的ACL
10 permit ip any any
ip nat inside source list
110 pool nat_pool overload
ip nat pool nat_pool
prefix-length 24
address 172.18.10.114 172.18.10.114 match interface
GigabitEthernet 0/1
ip route 0.0.0.0
0.0.0.0 172.18.10.1 //配置去往外网的默认路由，外网网关地址为172.18.10.1
ip route 192.168.7.0
255.255.0.0 192.168.10.254//添加到对端虚拟地址网段的路由，下一跳地址为V1600S的桥接口IP:192.168.10.254
第二步：映射相关端口:映射与IPSEC VPN相关的
UDP：500和4500端口
-------以下配置是对内网的V1600S的IPSEC相关端口做映射-------------
ip nat inside source static
udp 192.168.10.254 500 172.18.10.114 500 permit-inside
ip nat inside source static
udp 192.168.10.254 4500 172.18.10.114 4500 permit-inside
2.V1600S的配置
1）.配置访问规则，允许内网用户访问外网的数据通过桥组
----------以下配置V1600S的内网用户基本的上网配置--------------

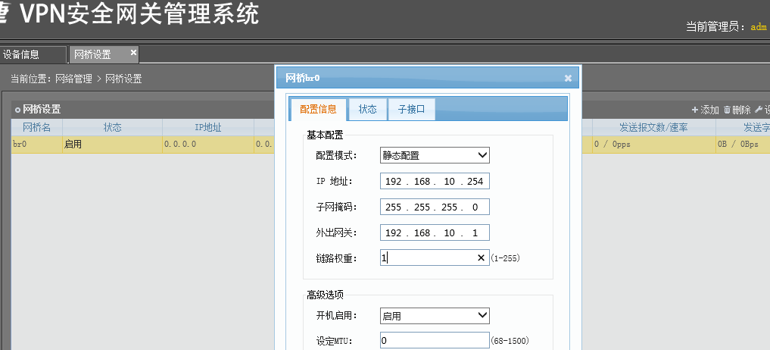

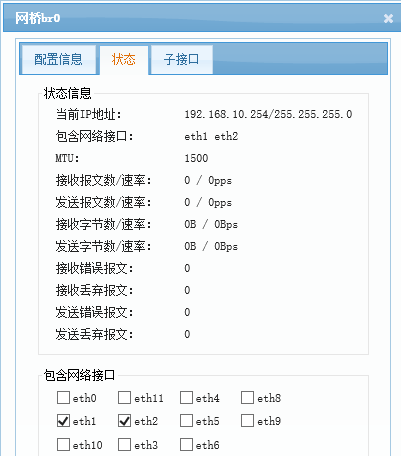

· 配置桥模式下的桥接口IP ，及网关
·
把eth1和eth2加入到桥组
·

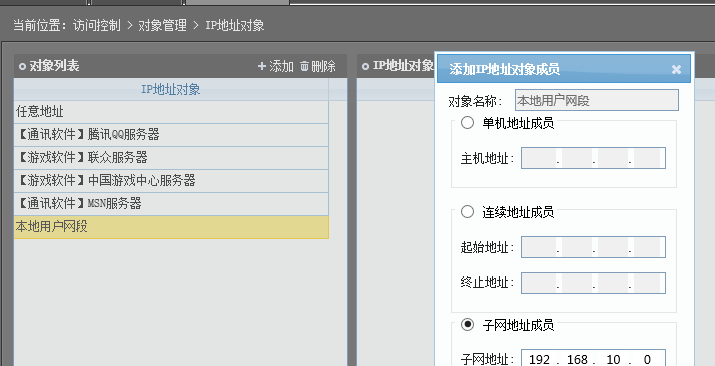

在对象定义中定义内网的用户网段
·

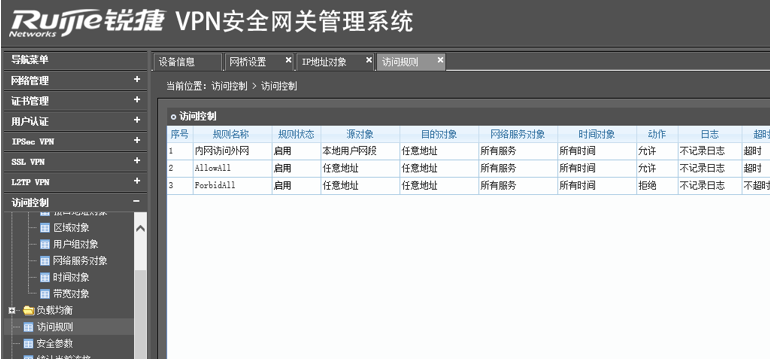

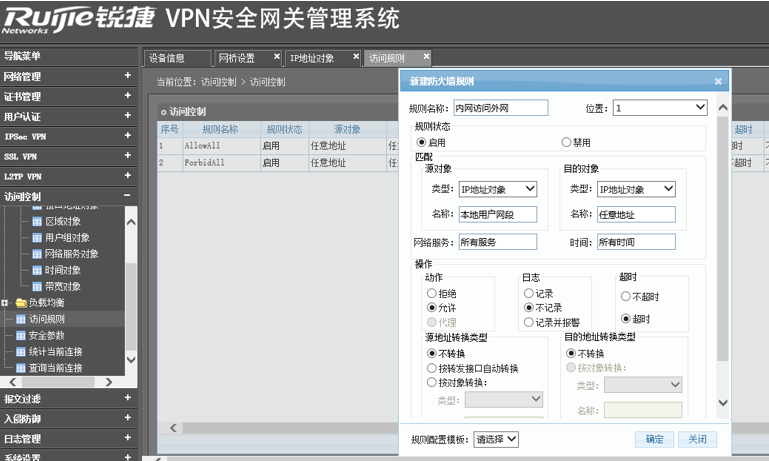

配置访问规则，允许内网用户访问外网的数据通过桥组
或者也可以不配置以上安全规则，默认情况下，V1600S初始化时就是放通任何的数据的，所以此处我们可以不新增访问规则
2）配置V1600S的IPSEC VPN
---------------------以下配置
V1600S的IPSEC VPN-----------------------
远程用户管理》本地用户数据库

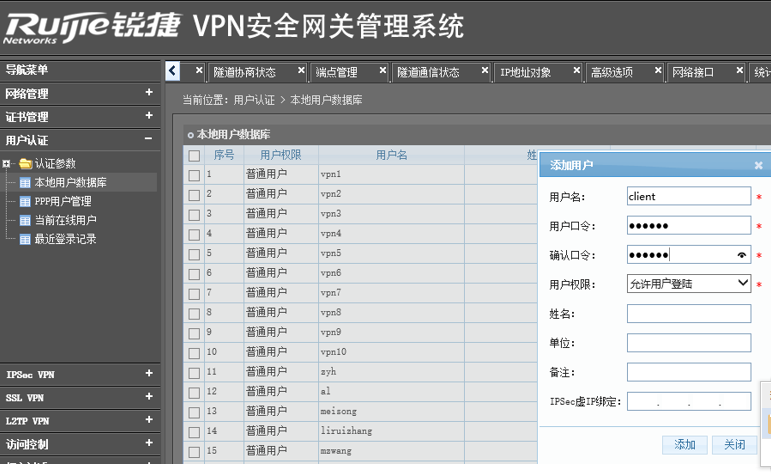

1）新建VPN用户
此处新建了一个名称为 client 的用户

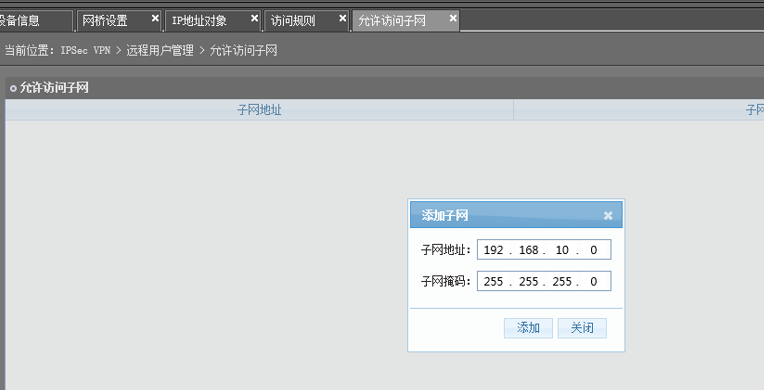

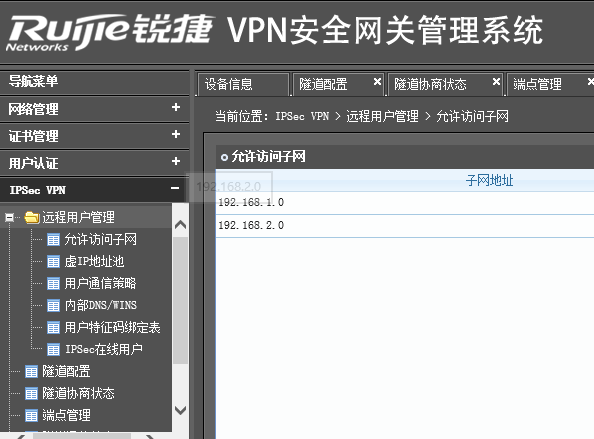

2）远程用户管理：设置外网用户允许访问的内网资源

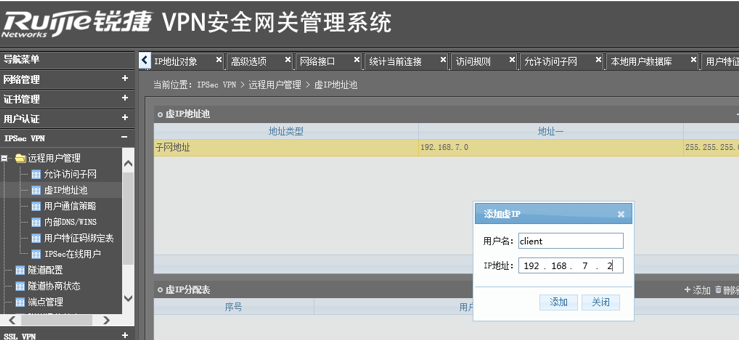

3）虚IP地址池：给外网用户分配虚拟IP地址

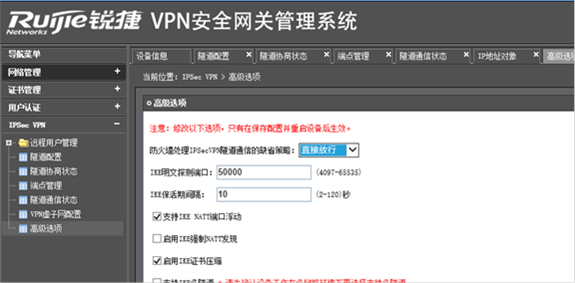

4）高级选项：选择 直接放行
五、配置验证

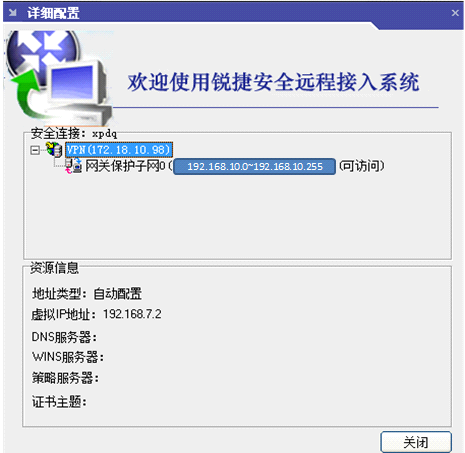

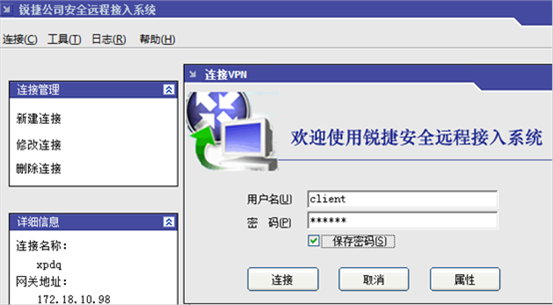

客户端的安装请参考“VPN配置》VPN配套组建的安装使用”，安装成功后，按下图所示步骤一步步操作
