一、需求

在CLI下对交换机主程序进行升级。



二、配置要点

1、用console线连接交换机，波特率设置为9600；

2、将网线连接到交换机的第一个电口（Boot下交换机还没有完全启动，也没有对端口进行初始化，所以端口接上网线之后不会up起来，但在开始下载版本文件的时候交换机会对端口进行初始化，此时端口的连接状态指示灯会亮起）。



三、网络拓扑

四、操作步骤

1)将tftp服务器（tftp服务可以从网上下载）及新的软件版本放入同一个目录（建议是英文路径，中文路径可能导致升级不成功）

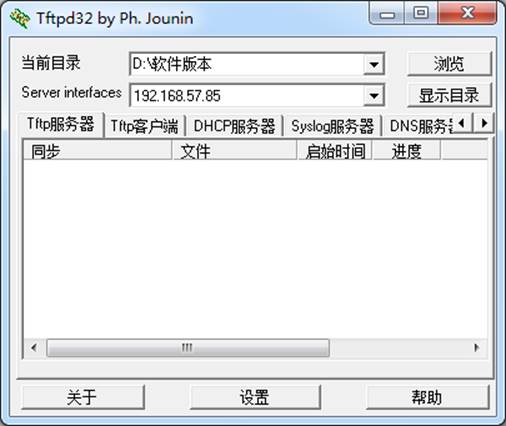

2)开启tftp服务器，并指定当前目录为升级包存放目录

3)通过console方式管理交换机，进入特权模式，并执行升级命令，升级命令格式为Copy  tftp://serverip/filename flash：rgos.bin

比如此时TFTP服务器IP为：192.168.57.85，main版本的文件名为：vxWorks.st.iso（注意此处输入的文件名包含后缀，升级文件的文件名可修改，但文件名中请不要包含￥、%、……、&、*、空格等特殊字符，也不要修改文件后缀名）

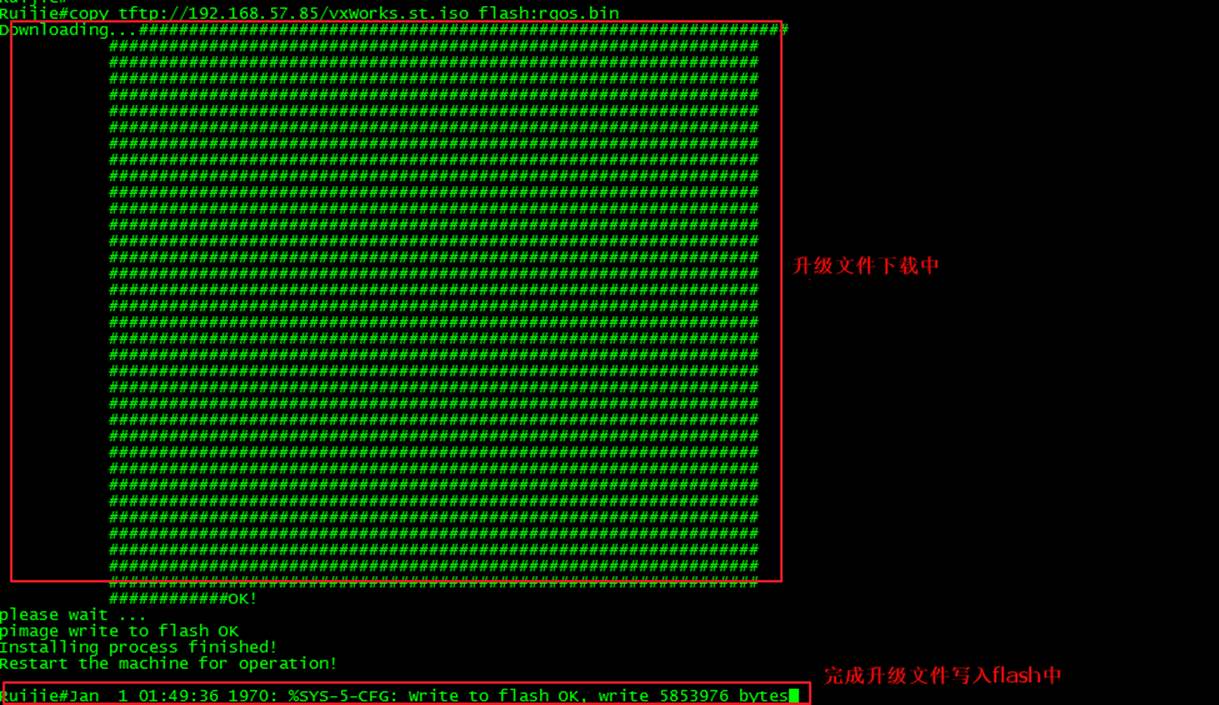

4)升级文件写入过程

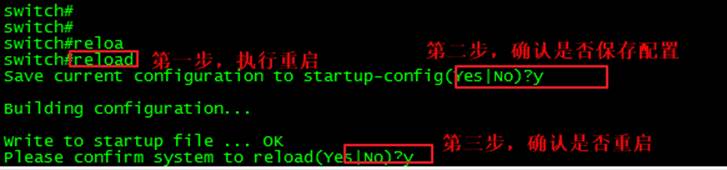

5)待升级完成后，输入reloa命令重启交换机

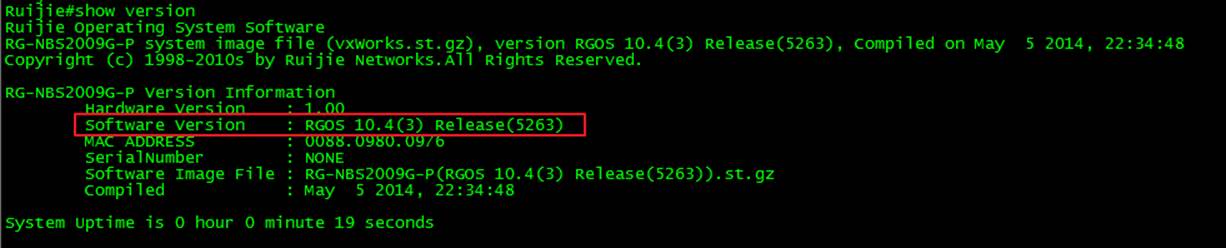

6）查看版本信息确认是否升级成功
