功能简介：

        端口限速功能通过限制端口收包最大速率来限制来限制上行带宽，保护局域网免受大流量数据报文的冲击

一、组网要求

1、PC1，PC2，PC3，PC4与switch1相连，PC1接Gi0/1,PC2接Gi0/2,PC3接Gi0/3,PC4接Gi0/4；

2、PC2的上行带宽不得超过21M，PC3的下行带宽不得超过12M

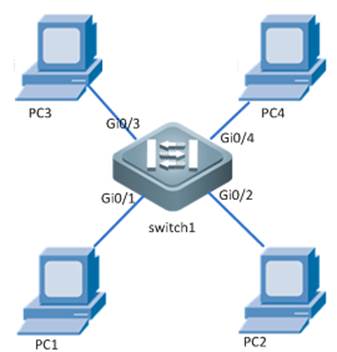

二、组网拓扑





三、配置要点

通过配置端口限速来达到限制上行带宽的目的。命令格式：rate-limit <rate> <CBS> <EBS>



四、配置步骤

注意：端口限速只限制收包速率，对发包速率没有影响

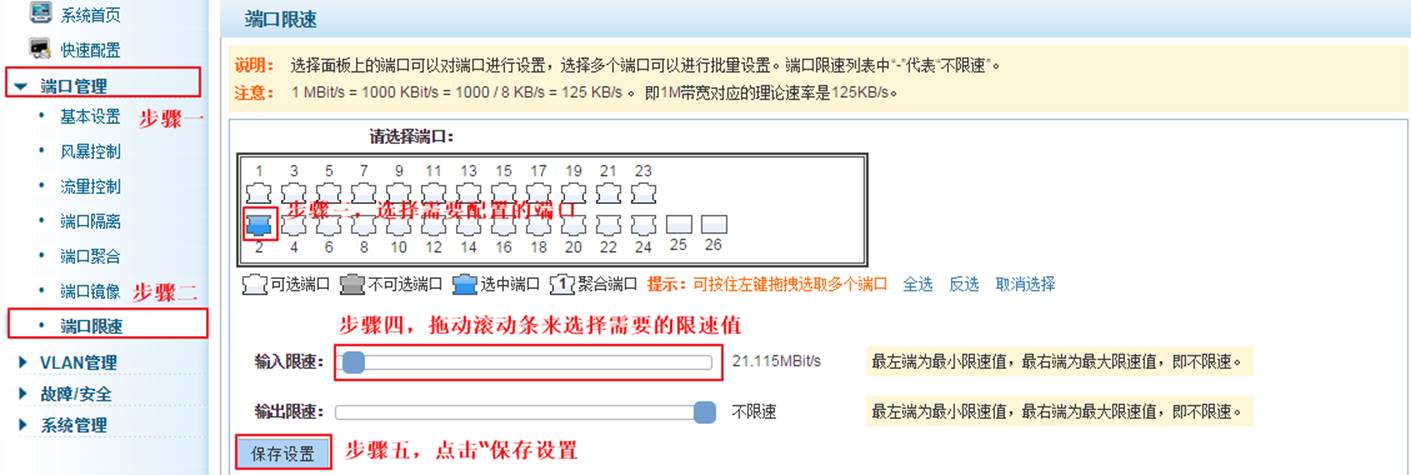

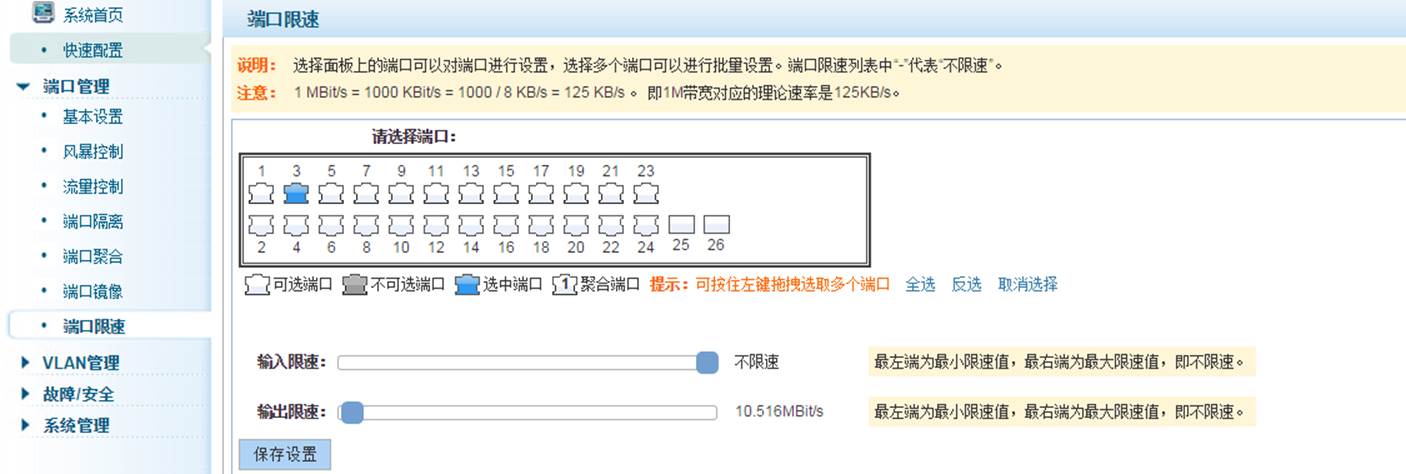

1、在WEB下配置PC2上行带宽不超过22M，配置PC3下行带宽不超过12M





2、在CLI下配置PC2上行带宽不超过22M，配置PC3下行带宽不超过12M

Ruijie#configure terminal  ----->进入全局配置模式

Ruijie(config)#interface gigabitEthernet 0/2 ----->进入Gi0/1配置命令

Ruijie(config-if-gigabitEthernet-0/2)#rate-limit 22000 13000 13000  ----->CIR：22000为CIR限速值，单位Kb/s 13000分别为CBS值、EBS值 (CIR、CBS、EBS含义详见本节备注) ；如用户熟悉令牌桶技术可根据实际情况调整，如不熟悉则建议通过WEB进行配置

备注：CBS值、EBS值的设置根据实际情况设定，如果不清楚如何设置可查看本节备注。本节备注处举了一个例子说明如何设置CBS值、EBS值（仅供参考）《为令牌桶提供超额突发能力：可设置CBS=CIR[bps]*(1byte)/(8bits)*1.5 seconds Note：1.5seconds is the typical round trip time，EBS>CBS(EBS可取CBS的2~4倍)》（仅供参考）

Ruijie(config-if-gigabitEthernet-0/2)#no rate-limit  -->取消该端口入口限速

Ruijie(config-if-gigabitEthernet-0/2)#interface gigabitEthernet 0/3

Ruijie(config-if-gigabitEthernet-0/3)#traffic-shape 12000 4091        ----->CIR:12000,为CIR限速值，单位Kb/s; 4091为CBS值(CIR、CBS、EBS含义详见本节备注) ；通过CLI配置出口限速建议将CBS配置为4000

Ruijie(config-if-gigabitEthernet-0/3)#end ----->退出到特权模式

Ruijie#write ----->保存配置



备注：入方向采取令牌桶的双桶单速技术进行限速，其具体参数含义与处理方式如下

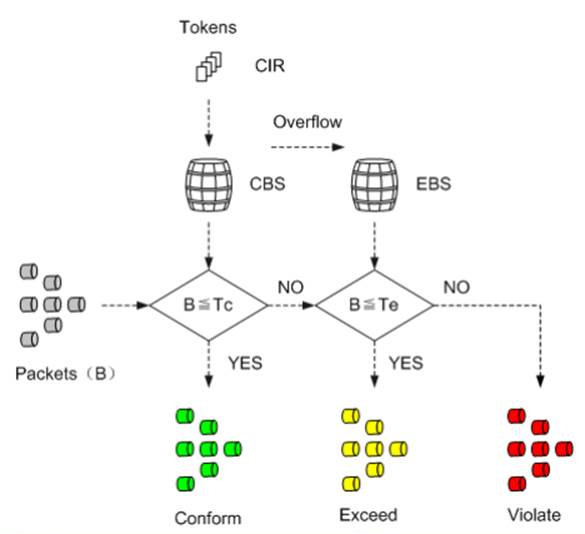

令牌桶”可以理解为一个水桶,而“令牌”则可以理解为通过一根水管流到水桶中的水。交换机在接收每个帧时都将添加一个令牌到令牌桶中，但这个令牌桶底部有一个孔，不断地按你指定作为平均通信速率（单位为b/s）的速度领出令牌（也就是从桶中删除令牌的意思）。相当于一个水桶的上边连接一根进水的水管，而下边又连接一根连接到用水的地方的出水管。在每次向令牌桶中添加新的令牌包时，交换机都会检查令牌桶中是否有足够容量（也就是在要向桶水加水前，先要检查是桶内否已满了），如果没有足够的空间，包将被标记为不符规定的包，这时在包上将发生指定监管器中规定的行为（丢弃或标记），就相当于如果当前水桶满了，但上边水管的水还是来了，这时要么就是让这些水白白流到桶外，要么把这些水用其它容器先装起来，等水桶中不再满水时再倒进去，供用户使用。整个令牌桶的基本工作原理可以用下图来表示。



1CIR（Committed Information Rate）：承诺信息速率，表示向C桶中投放令牌的速率，即C桶允许传输或转发报文的平均速率；

2.CBS（Committed Burst Size）：承诺突发尺寸，表示C桶的容量，即C桶瞬间能够通过的承诺突发流量

3.EBS（Excess Burst Size）：超额突发尺寸，表示E桶的容量，即E桶瞬间能够通过的超出突发流量。当数据包到达时可用的令牌数目小于包的大小，就可以使用超额突发数据量。可以通过配置大于CBS的EBS的数值来为令牌桶提供超额突发能力。

4.Tc：CBS桶中的令牌数量

5.Te：EBS桶中的令牌数量

系统按照CIR速率向桶中投放令牌： 若Tc<CBS，Tc增加；

若Tc=CBS，Te<EBS，Te增加；

若Tc=CBS，Te=EBS，则都不增加。

 对于到达的报文，用B表示报文的大小： 若B≤Tc，报文被标记为绿色，且Tc减少B；

若Tc<B≤Te，报文被标记为黄色，且Te减少B；

若Te<B，报文被标记为红色，且Tc和Te都不减少。

在向桶中充令牌时，先充C桶的，当C桶满后，再充E桶；在令牌使用中，正常流量使用C桶中的令牌，突发流量使用E桶中的令牌

出方向采取令牌桶的单桶单速技术进行限速，其具体参数含义与处理方式如下

1.CIR（Committed Information Rate）：承诺信息速率，表示向C桶中投放令牌的速率，即C桶允许传输或转发报文的平均速率；

2.CBS（Committed Burst Size）：承诺突发尺寸，表示C桶的容量，即C桶瞬间能够通过的承诺突发流量。

3.Tc：桶中的令牌数量

系统按照CIR速率向C桶中投放令牌，当Tc<CBS时，令牌数增加，否则不增加。

 对于到达的报文，用B表示报文的大小： •若B≤Tc，报文被标记为绿色，且Tc减少B；

若B>Tc，报文被标记为红色，Tc不减少。

简而言之，令牌桶算法的基本过程如下：

（1）假如用户配置的平均发送速率为cir，则每隔1/cir秒一个令牌被加入到桶中；

（2）假设桶最多可以存发cbs/ebs个令牌。如果令牌到达时令牌桶已经满了，那么这个令牌会被丢弃；

（3）当一个n个字节的数据包到达时，就从令牌桶中删除n个令牌，并且数据包被发送到网络；如果令牌桶中少于n个令牌，那么不会删除令牌，并且认为这个数据包在流量限制之外；

算法允许最长cbs个字节的突发，但从长期运行结果看，数据包的速率被限制成常量cir。

举个例子，如果我们想把输入速率CIR限制在1.5Mbps，我们可以做一下步骤： 1.把承诺速率从比特转换成字节，因为突发数据量的单位为字节。 1500000 bits/8bits=187500 bytes   2.使用标准的1.5秒往返时间(round-trip time)计算CBS 187500 bytes*1.5秒=281250 bytes 3.两倍的CBS为CES 281250 bytes*2=562500 bytes 使用命令  rate-limit 1500000 281250 562500





五、功能验证

    1、web下查看配置





2、命令行下查看配置

Ruijie#show rate-limit              ----->查看上行限速（入口限速）

Gi 0/2

 rate-limit 22000 13000 13000  CIR：22000为CIR限速值，单位Kb/s 13000分别为CBS值、EBS值 (CIR、CBS、EBS含义详见本节备注)



Ruijie#show traffic-shape  ----->查看下行限速（出口限速）

Gi 0/1

 The traffic shape is not configured

Gi 0/2

 The traffic shape is not configured

Gi 0/3

 traffic-shape 12000 4091
