说明：
802.1q标准使得VLAN的划分超越了设备的限制，实现了跨设备的VLAN划分,要达到多个独立设备上的端口划分到同一VLAN中就需要设备之间通信时保留数据的VLAN标识。trunk模式的端口允许接收和发送的报文带VLAN标签。用户可以根据组网需求设置trunk端口允许某个或多个VLAN的报文通过。
一、交换机端口access模式配置

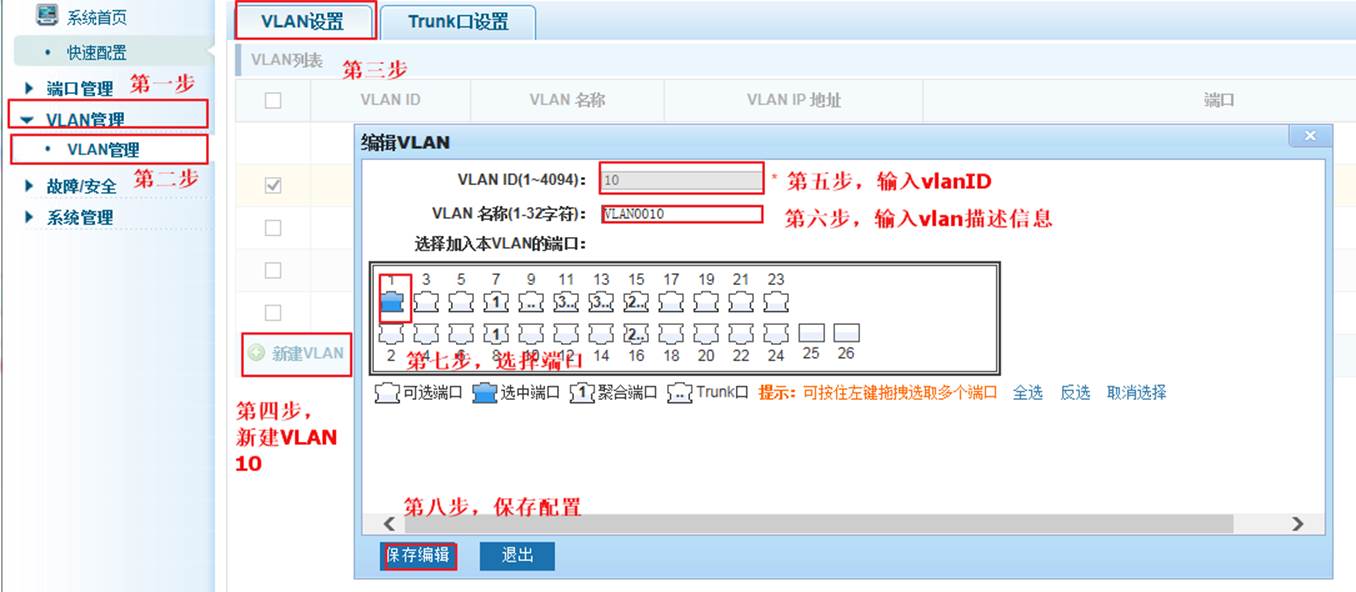

1、在web页面中操作，将Gi 0/1划分到vlan
10
说明：先新建vlan
10，再划分端口到vlan；默认情况下端口为access。
2、在命令行下操作
将交换机的1号口配置为access口，并且属于vlan10
Ruijie>enable
------>进入特权模式
Ruijie#configure
terminal ------>进入全局配置模式
Rujie(config)#interface
gigabitEthernet 0/1 ------>进入
Gi 0/1配置命令
Ruijie((config-if-gigabitEthernet-0/1)#switch
access vlan 10 ------>将Gi 0/1划到vlan 10
Ruijie((config-if-gigabitEthernet-0/1)#end
------>退出到特权模式
Ruijie#write ------>保存配置
说明：默认配置下所有端口都是access口，通过命令切换端口模式，命令如下
Ruijie#configure
terminal ------>进入全局配置模式
Ruijie(config)#interface
gigabitEthernet 0/1 ------>进入 Gi 0/1配置命令
Ruijie(config-if-gigabitEthernet-0/1)#switch
mode trunk ------>将Gi 0/1设置成trunk口
Ruijie(config-if-gigabitEthernet-0/1)#switch
mode access ------>将Gi 0/1设置成access口
二、交换机端口trunk模式配置
说明：native
vlan的作用是的当trunk口收到没带vlan标签的报文后就会在该报文头部加上native vlan的标签，当trunk口发送报文时如果报文为native
vlan的报文时会把native vlan的标签去掉。一个trunk口可以允许多个vlan的报文通过，但native
vlan只能有一个。

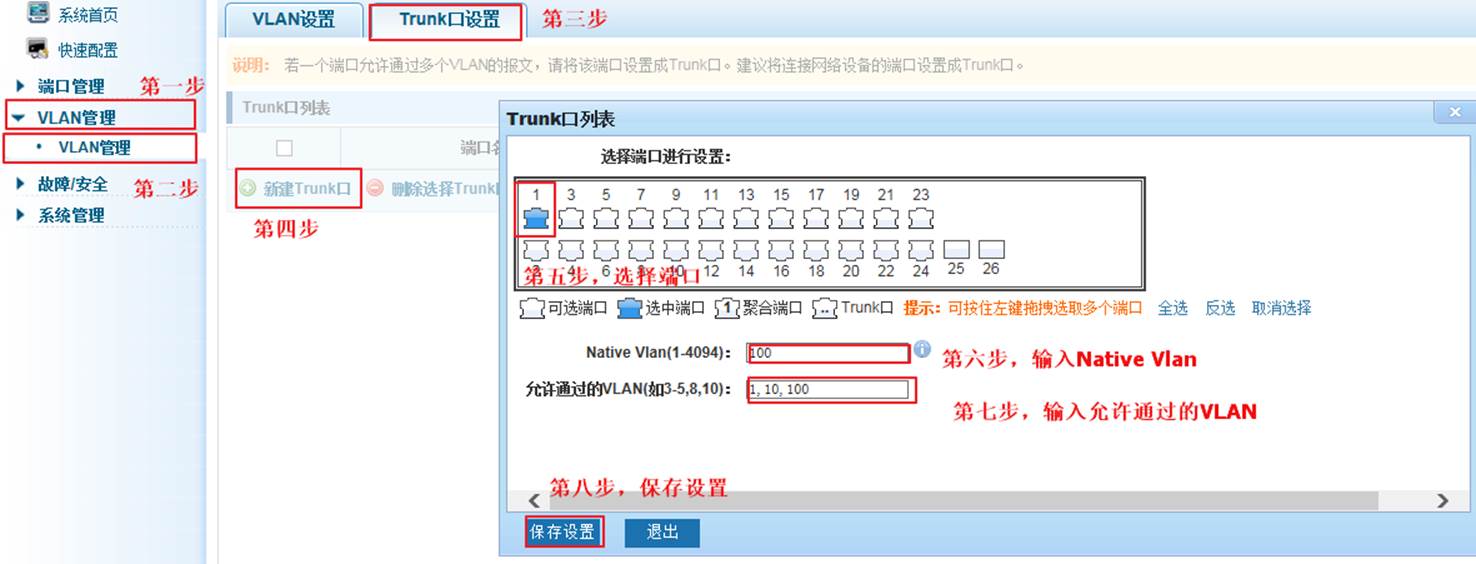

1、在web页面下配置Gi 0/1口为trunk模式，并允许已创建的VLAN1,10,100(native
vlan为100)
2、在命令行下配置Gi
0/2口为trunk模式，允许vlan 100的报文通过，默认vlan为vlan 100
Ruijie#configure
terminal ------>进入全局配置模式
Ruijie(config)#interface
gigabitEthernet 0/1------>进入 Gi 0/1配置命令
Ruijie((config-if-gigabitEthernet-0/1)#switch
mode trunk ------>设置Gi 0/1口为trunk模式
Ruijie(config-if-gigabitEthernet-0/1)#switch
trunk allowed 10 ------>配置trunk Gi 0/1允许报文通过的vlan 10
Ruijie(config-if-gigabitEthernet-0/1)#switch
trunk allowed 100 ------>配置trunk Gi 0/1允许报文通过的vlan 100
Ruijie(config-if-gigabitEthernet-0/1)#switch
trunk allowed 1 ------>配置trunk Gi 0/1允许报文通过的vlan 1
Ruijie((config-if-gigabitEthernet-0/1#switch
trunk native vlan 100 ------>配置trunk Gi 0/1缺省vlan为vlan 100
Ruijie((config-if-gigabitEthernet-0/1)#end
------>退出到全局模式
Ruijie#write ------>保存配置
注意：如果需要通过所有VLAN，可使用switch
trunk allowed all 进行配置
三、查看配置
1、在web页面下查看配置

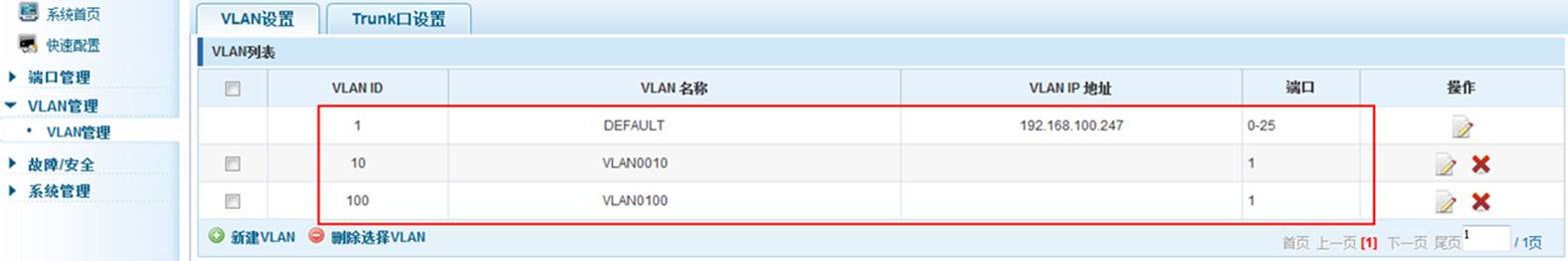

（1）vlan信息

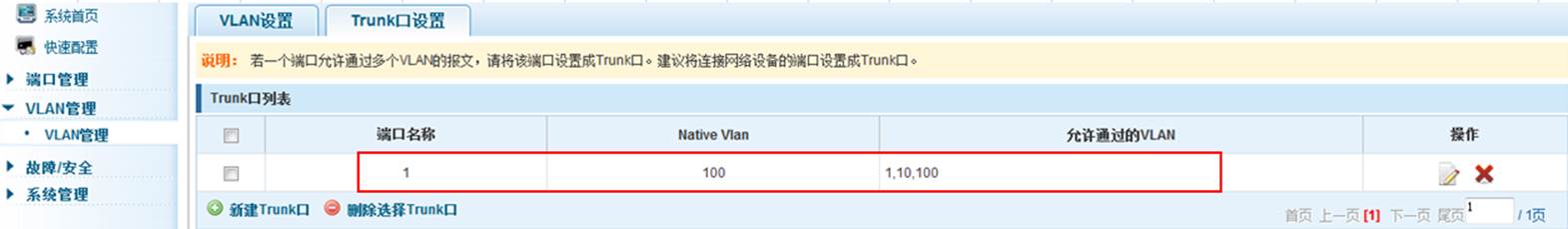

（2）trunk口列表
2、在命令行下查看配置
switch#show vlan
vlan total num
--------------- 4------------------------------- --------------------
NO. VID
VLAN-Name
Interface-Name
---- ----
-------------------------------- ------------------------------------------
1 1 DEFAULT
----[Untag
Port]----
Gi 0/2
Gi 0/3
Gi 0/4
Gi 0/5
Gi 0/6
Gi 0/7
Gi 0/8
Gi 0/9
----[Tag
Port]----
Gi 0/1
-->表示Gi0/1在VLAN1中传输将带上VLAN 标记
2 10 VLAN0010
----[Untag
Port]----
----[Tag
Port]----
Gi 0/1 -->表示Gi0/1在VLAN10中传输将带上VLAN 标记
2 100 VLAN0100
----[Untag
Port]----
Gi 0/1
-->表示Gi0/1在VLAN100中传输将不会带上VLAN
标记
----[Tag
Port]----
Gi 0/7
