功能简介：

目前SNMP支持的版本为：SNMPv1、SNMPv2和SNMPv3。

SNMPv3通过对数据进行鉴别和加密，提供了以下的安全特性：

1、确保数据在传输过程中不被篡改；

2、确保数据从合法的数据源发出；

3、加密报文，确保数据的机密性；

在实际使用中，请根据客户的网管软件所支持的协议版本来确定设备启用SNMP版本。



一、组网需求

1、SNMP服务器基于用户的认证加密模式对交换机进行管理。双方使用用户名“admin”，认证方式为MD5，认证密码为ruijie，加密算法为DES56，加密密码为ruijie123。

2、用户admin可以对System（1.3.6.1.2.1.1）节点下的MIB对象进行读操作，其中只能对SysContact（1.3.6.1.2.1.1.4.0）节点下的MIB对象进行写操作。

3、交换机能够主动向SNMP服务器发送验证加密的trap消息。



二、配置要点

1、创建MIB视图，并指定包含或排除的MIB对象。

2、创建SNMP组，设置该组的版本号为“v3”，并指定该组使用的安全级别，同时需要设置该组对相应视图的读写权限。

3、创建用户名，同时关联对应的SNMP组名，即可以设置用户访问MIB对象的操作权限，同时需要配置版本号为“v3”，以及相应的认证方式、认证密码、加密算法、加密密码。

4、配置SNMP主机地址，同时需要配置版本号为“3”，并设置使用的安全级别。



三、网络拓扑



拓扑修改点：192.168.1.2/24 --------> 192.168.1.111/24

                  192.168.1.1/24 --------> 192.168.1.200/24

                  F0/1 -----------> P2





四、配置步骤

*此功能不支持Web界面，只能在CLI中进行配置。

1、全局开启交换机的SNMP功能

使用CLI进行配置：

Ruijie(config)#snmp-server ------>全局启用SNMP功能。



2、创建一个MIB视图 “view1”，包含关联的MIB对象（1.3.6.1.2.1.1）；再一个MIB视图“view2”，包含关联的MIB对象（1.3.6.1.2.1.1.4.0）



使用CLI进行配置：

Ruijie(config)#snmp-server view view1 1.3.6.1.2.1.1 included ------>创建名为“view1“的SNMP 视图，关联的MIB对象为“1.3.6.1.2.1.1”。



Ruijie(config)#snmp-server view view2 1.3.6.1.2.1.1.4.0 included------>创建名为“view2“的SNMP 视图，关联的MIB对象为“1.3.6.1.2.1.1.4.0”。



3、创建一个SNMP组，名称为group1，版本号为v3，配置安全级别为认证加密模式priv，设置视图view1为可读，设置视图view2为可写



使用CLI进行配置：

Ruijie(config)#snmp-server group group1 v3 priv read view1 write view2------>创建名为“group 1“的SNMP组，版本号为v3，配置安全级别为认证加密模式priv，设置视图view1为可读，设置视图view2为可写。



4、创建用户名为admin，属于group1，设置版本号为v3，认证方式为md5，密码为ruijie123，加密方式为DES56，加密密码为ruijie123456



使用CLI进行配置：



Ruijie(config)#snmp-server user admin group1 v3 auth md5 ruijie123 priv des56 ruijie123456------>创建用户名为admin，属于group1，设置版本号为v3，认证方式为md5，密码为ruijie123，加密方式为DES56，加密密码为ruijie123456。



5、配置SNMP主机地址为192.168.1.2，SNMP版本为v3，配置安全级别为认证加密模式priv，关联对应的用户admin



使用CLI进行配置：

Ruijie(config)#snmp-server host 192.168.1.111 version 3 priv admin------>配置SNMP主机地址为192.168.1.2，SNMP版本为v3，配置安全级别为认证加密模式priv，关联对应的用户admin。





以下为可选功能：

1、配置 SNMP 代理参数（可选）。



使用CLI进行配置：

Ruijie(config)#snmp-server location fuzhou------>配置系统所在位置为“fuzhou“。



2）配置系统的联系方式



使用CLI进行配置：

Ruijie(config)#snmp-server contact ruijie.com.cn------>配置系统的联系方式为“ruijie.com.cn“。



3）配置系统的序列码



使用CLI进行配置：

Ruijie(config)#snmp-server engineID local 1234567890------>配置系统的序列码为“1234567890“。



 5 )保存配置

Ruijie#copy running-config startup-config    ------> 确认配置正确，保存配置

五、功能验证

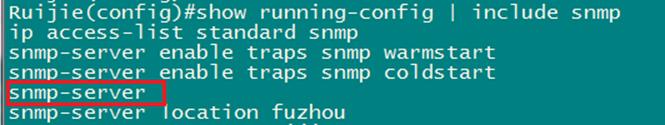

1、查看SNMP服务是否开启

使用CLI进行查看：

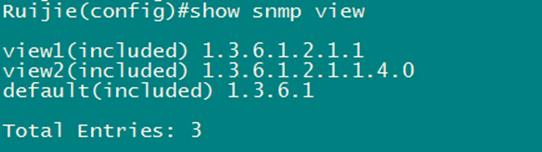

2、查看创建的SNMP视图



使用CLI进行查看：

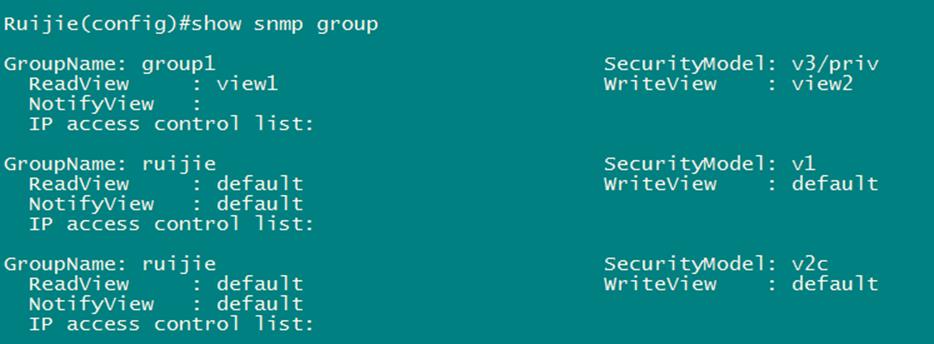

3、查看创建的SNMP组



使用CLI进行查看：

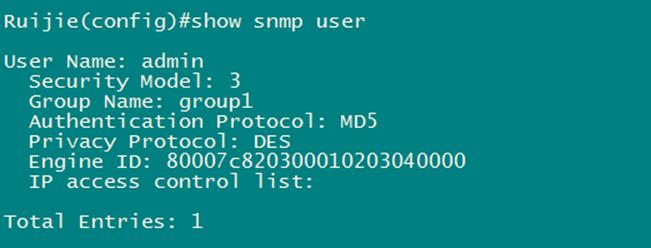

4、查看SNMP用户



使用CLI进行查看：
