功能简介：

IP Source Guard：IP Source Guard（IP源防护）维护一个IP 源地址绑定数据库， IP Source Guard可以在对应的接口上主机报文进行基于源IP、源IP和源MAC的报文过滤，从而保证只有IP源地址绑定数据库中的主机才能正常使用网络。

IP Source Guard会自动将DHCP Snooping绑定数据库中的合法用户绑定同步到IP Source Guard的IP源地址绑定数据库（硬件安全表项中），这样IP Source Guard就可以在打开DHCP Snooping设备上对客户端的进行严格过滤；默认情况下，打开IP Source Guard的功能的端口会过滤所有非DHCP的IP报文；只有当客户端通过DHCP从服务器获取到合法的IP或者管理员为客户端配置了静态的IP源地址绑定，端口将允许和这个客户端匹配的IP报文通过。

IP Source Guard支持基于IP+MAC或者基于IP的过滤，如果打开基于IP+MAC的过滤，IP Source Guard会对所有报文的MAC+IP进行检测，仅仅允许IP源地址绑定表格中存在的用户报文通过；而基于IP的过滤，仅仅会对报文的源IP地址进行检测。



IP Source Guard可以实现防止用户私设IP及防止用户变化源IP的扫描行为。







一、组网需求

用户网关在核心交换机上，核心交换机创建DHCP Server，接入交换机下联PC使用动态DHCP获取IP地址，为了防止内网用户私设IP，需要实施IP Source Guard功能，对于私设IP地址的用户不让访问外网。



二、配置要点

1、在核心交换机上开启DHCP Server功能

2、在接入交换机上全局开启dhcp snooping功能，并且在上联核心的端口开启DHCP Snooping信任口

3、在接入交换机连接用户的端口开启IP Source Guard功能

4、网络中存在个别用户使用静态IP，配置IP Source Guard功能后也能实现安全控制。

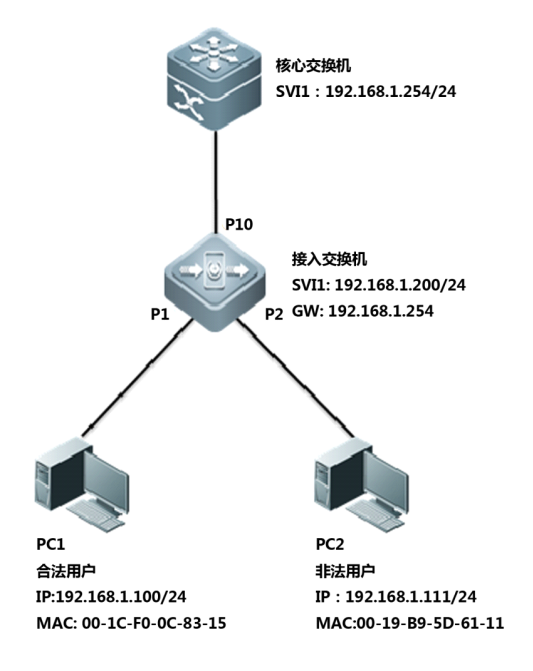

三、网络拓扑



四、配置步骤
*此功能不支持Web界面，只能在CLI中进行配置。



动态环境下IP Source Guard使用：

核心交换机配置：

开启核心设备的DHCP服务功能



接入交换机配置：

1）在接入交换机上开启dhcp snooping功能

Ruijie(config)#ip dhcp snooping ------>开启DHCP snooping功能

Ruijie(config)#ip dhcp snooping vlan 1

2）连接DHCP服务器的接口配置为可信任口

Ruijie(config)#interface Gi 0/10

Ruijie(config-if)#ip dhcp snooping trust --------开启DHCP snooping的交换机所有接口缺省为untrust口，交换机只转发从trust口收到的DHCP响应报文（offer、ACK）

3）连接用户的接口开启IP Source Guard功能

Ruijie(config)#interface range Gi 0/1-2 ------>同时进入1口和2口接口配置模式

Ruijie(config-if-range)#ip verify source vlan dhcp-snooping ip-mac------>开启源IP+MAC的报文检测，将DHCP Snooping形成的snooping表写入地址绑定数据库中

注意：如果交换机下还有级联交换机，则不要在级联交换机端口配置IP Source guard,而应该在接入交换机上部署IP Source Guard方案。避免二个设备都进行硬件绑定用户的IP+MAC，导致消耗设备硬件资源表项。



静态环境下IP Source Guard使用：

1）配置静态绑定用户，这些用户希望采用静态IP地址，也能实现安全检查，避免端口下其他用户私用IP地址。

Ruijie(config)#ip source binding  00-00-00-01-01-01  vlan 1 192.168.1.111 interface Gi 0/2

Ruijie(config)#interface Gi 0/2

Ruijie(config-if)#ip verify source vlan dhcp-snooping ip-mac------>开启源IP+MAC的报文检测



保存配置

Ruijie#copy running-config startup-config    ------> 确认配置正确，保存配置





五、功能验证

       1）查看IP Source Guard相关信息

       Ruijie(config)#show ip verify source



       Interface       Filter-type Filter-mode IP address      MAC address       VLAN

       ---------       ----------- ----------- --------------- ----------------- ----

       Gi0/1        ip-mac      active      192.168.1.110  00-1C-F0-0C-83-15 1

       Gi0/2        ip-mac      active      192.168.1.111  00-00-00-01-01-01 1



       Total Entries: 2

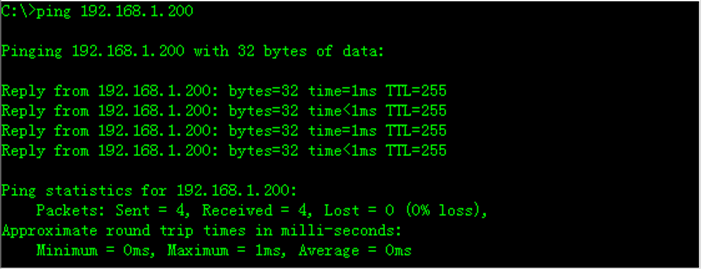

2）PC1 ping接入交换机192.168.1.200，确认ping成功（PC1的IP&MAC&Port在绑定数据库中）

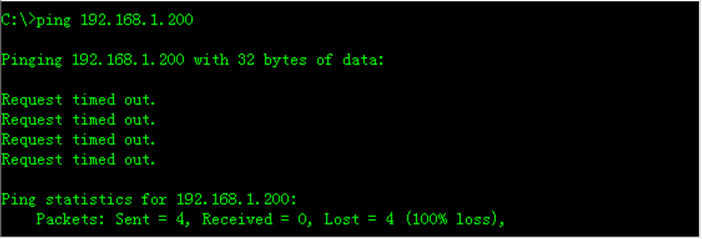

2）PC2 ping接入交换机192.168.1.200，确认ping失败（PC2的IP&MAC&Port并不在绑定数据库中）
