功能简介：

ERPS（以太网环保护切换）是针对以太网环保护切换的首个行业标准（ITU-T G.8032）。它通过成熟的以太网操作维护管理（OAM）功能，以及以太网环网络的简单自动保护切换（APS）协议进行整合。ERPS可为环形拓扑中的以太网流量提供小于50ms的路径保护，确保了以太网层中不会形成环路。在一个环中，ERPS初始状态下阻塞RPL链路，防止环路形成，当链路发送故障时，通过保护切换功能恢复RPL链路连接，并在故障排除后再次阻塞RPL链路。

一、组网需求

环网中提供冗余链路，在网络单链路中断时，进行快速切换，使用备用链路通信，为此需要部署ERPS功能，根据组网topology，SW1-SW4的端口7为west端口，端口8为east端口。SW1为RPL owner，端口8为RPL port，端口8将被block以防止环路，当环中的任何链路出现问题时，端口8将从block状态切换到forward状态。R-ARPS vlan为4000，受保护vlan为100。

二、配置要点

1）在交换机SW1，SW2，SW3，SW4上创建VLAN100和VLAN4000。

2）在交换机SW1上创建并配置R-APS VLAN4000,同时配置SW1为RPL owner，端口8为RPL port。

3）在交换机SW2，SW3，SW4上创建并配置R-APS VLAN4000。

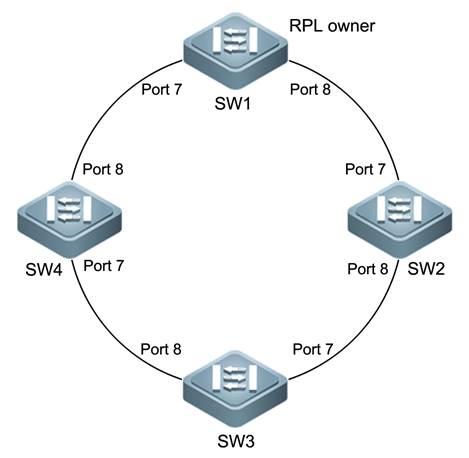

三、网络拓扑

四、配置步骤

## SW1, SW2，SW3，SW4交换机802.1Q VLAN配置 ##

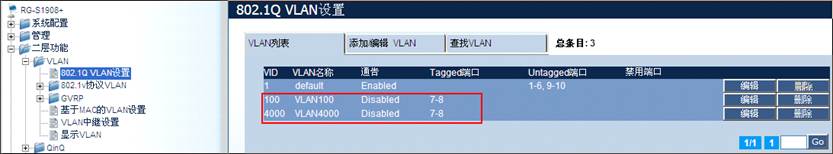

1、参见"802.1Q VLAN"配置实例，通过点击“802.1Q VLN设置” 创建VLAN100和VLAN4000，并将在创建的两个VLAN中添加tagged成员端口7和8。

使用Web进行配置后的页面显示如下：

使用CLI进行配置：

RG-S1908+:15#config vlan vlanid 1 delete 7-8------>从vid为1的默认VLAN中删除端口7、8

Command: config vlan vlanid 1 delete 7-8

Success.

RG-S1908+:15#create vlan vlanid 100------>创建VLAN100，vid为100

Command: create vlan vlanid 100

Success.

RG-S1908+:15#create vlan vlanid 4000------>创建VLAN，vid为4000

Command: create vlan vlanid 4000

Success.

RG-S1908+:15#config vlan vlanid 100 add tagged 7-8------>在VLAN100中添加端口7-8，方式为Tagged

Command: config vlan vlanid 100 add tagged 7-8

Success.

RG-S1908+:15#config vlan vlanid 4000 add tagged 7-8------>在VLAN4000中添加端口7-8，方式为Tagged

Command: config vlan vlanid 4000 add tagged 7-8

Success.

## SW1 RPL owner交换机ERPS配置 ##

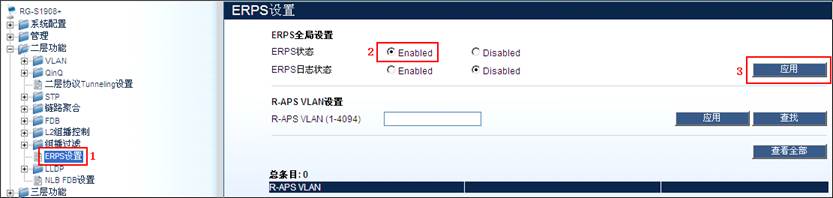

1、全局开启ERPS功能

使用WEB进行配置：

步骤1：单击“二层功能”>“ERPS设置”；

步骤2：在“EPRS状态”设置栏，选择“Enabled”；

步骤3：单击“应用”执行操作。

使用CLI进行配置

RG-S1908+:15#enable erps------>全局启用ERPS

Command: enable erps

Success.

2、创建R-APS VLAN

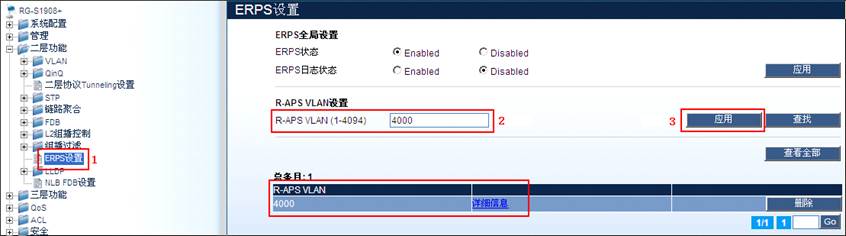

使用WEB进行配置

步骤1：单击“二层功能”>“ERPS设置”；

步骤2：设置R-APS VLAN为“4000”；

步骤3：单击“应用”执行操作。

使用CLI进行配置

RG-S1908+:15#create erps raps_vlan 4000------>创建R-APS VLAN 4000

Command: create erps raps_vlan 4000

Success.

3、配置创建的R-APS VLAN 4000

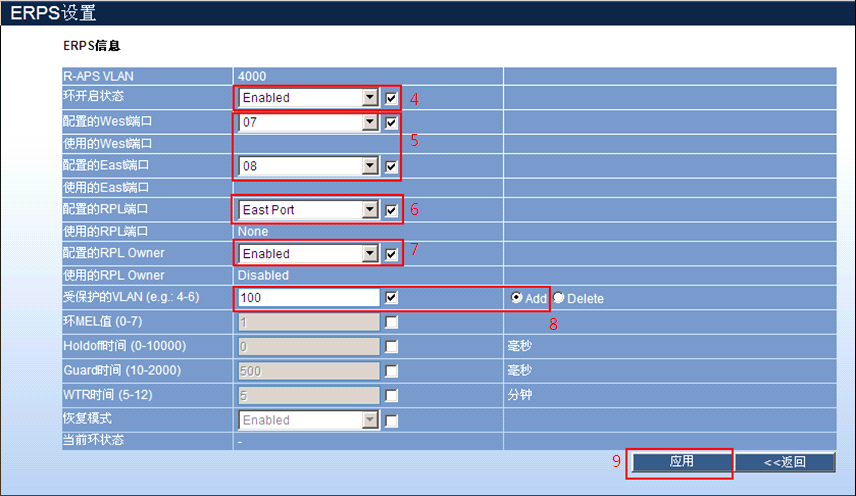

使用WEB进行配置

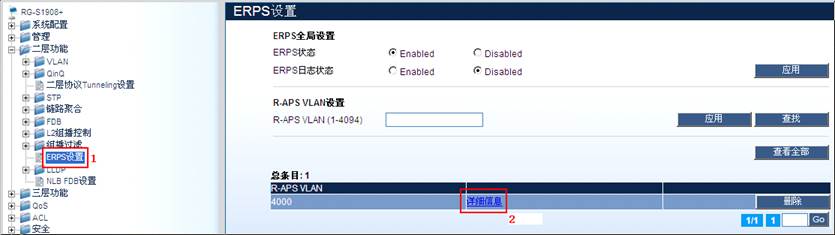

步骤1：单击“二层功能”>“ERPS设置”；

步骤2：单击“详细信息”；

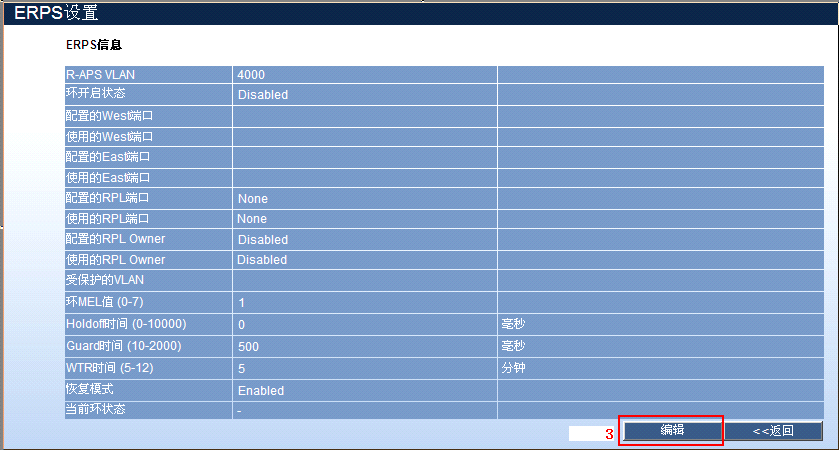

步骤3：单击“编辑”按钮；

步骤4：勾选复选框，选择“环开启状态”为“Enabled”；

步骤5：勾选复选框，在配置West端口和East端口下拉菜单中分别选择“07”和“08”；

步骤6：勾选复选框，在配置的RPL端口下拉菜单中选择“East Port”；

步骤7：勾选复选框，选择配置的RPL Owner为“Enabled”；

步骤8：勾选复选框，在受保护的VLAN中输入“100”，单击“Add”单选按钮；

步骤9：单击“应用”执行操作。

使用CLI进行配置

RG-S1908+:15#config erps raps_vlan 4000 ring_port west 7------>配置R-APS VLAN 4000中的端口7为west环端口

Command: config erps raps_vlan 4000 ring_port west 7

Success.

RG-S1908+:15#config erps raps_vlan 4000 ring_port east 8------>配置R-APS VLAN 4000中的端口8为east环端口

Command: config erps raps_vlan 4000 ring_port east 8

Success.

RG-S1908+:15#config erps raps_vlan 4000 rpl_port east------>配置R-APS VLAN 4000中的RPL端口为east端口

Command: config erps raps_vlan 4000 rpl_port east

Success.

RG-S1908+:15#config erps raps_vlan 4000 rpl_owner enable------>为R-APS VLAN 4000启用RPL拥有节点 config erps raps_vlan 4000 rpl_owner enable

Success.

RG-S1908+:15#config erps raps_vlan 4000 protected_vlan add vlanid 100------>创建R-APS VLAN 4000的保护VLAN组，并添加VID100

Command: config erps raps_vlan 4000 protected_vlan add vlanid 100

Success.

RG-S1908+:15#config erps raps_vlan 4000 state enable------>启用R-APS VLAN 4000的环状态

Command: config erps raps_vlan 4000 state enable

Success.

## SW2，SW3，SW4交换机ERPS配置 ##

1、全局开启ERPS功能

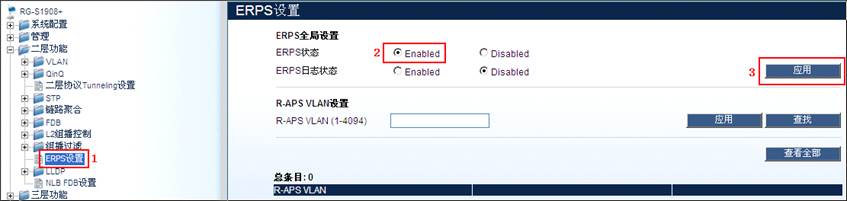

使用WEB进行配置：

步骤1：单击“二层功能”>“ERPS设置”；

步骤2：选择ERPS状态为“Enabled”；

步骤3：单击“应用”执行操作。

使用CLI进行配置：

RG-S1908+:15#enable erps------>全局启用ERPS

Command: enable erps

Success.

2、创建R-APS VLAN

使用WEB进行配置：

步骤1：单击“二层功能”>““ERPS设置”；

步骤2：设置R-APS VLAN为“4000”；

步骤3：单击“应用”执行操作。

使用CLI进行配置：

RG-S1908+:15#create erps raps_vlan 4000------>创建R-APS VLAN 4000

Command: create erps raps_vlan 4000

Success.

3、配置创建的R-APS VLAN 4000

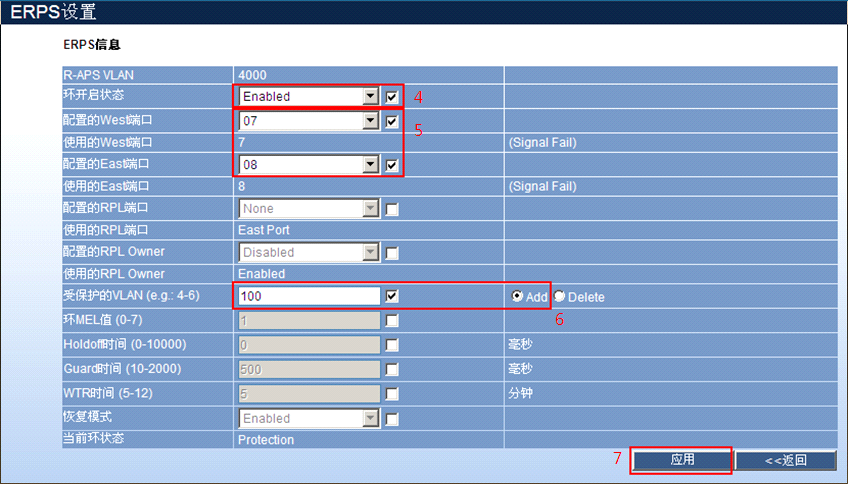

使用WEB进行配置：

步骤1：单击“二层功能”>“ERPS设置”；

步骤2：单击“详细信息”；

步骤3：单击“编辑”按钮；

步骤4：勾选复选框，从下拉菜单中选择环开启状态为“Enabled”。

步骤5：勾选复选框，从下拉菜单中选择配置的Wes和Eas端口分别为07和08。

步骤6：勾选复选框，输入受保护的VLAN号为“100”，单击“Add”单选按钮；

步骤7：单击“应用”执行操作。

使用CLI进行配置：

RG-S1908+:15#config erps raps_vlan 4000 ring_port west 7------>配置R-APS VLAN 4000中的端口7为west环端口

Command: config erps raps_vlan 4000 ring_port west 7

Success.

RG-S1908+:15#config erps raps_vlan 4000 ring_port east 8------>配置R-APS VLAN 4000中的端口8为east环端口

Command: config erps raps_vlan 4000 ring_port east 8

Success.

RG-S1908+:15#config erps raps_vlan 4000 protected_vlan add vlanid 100------>创建R-APS VLAN 4000的保护VLAN组，并添加VID100

Command: config erps raps_vlan 4000 protected_vlan add vlanid 100

Success.

RG-S1908+:15#config erps raps_vlan 4000 state enable------>启用R-APS VLAN 4000的环状态

Command: config erps raps_vlan 4000 state enable

Success.

五、功能验证

1、查看ERPS配置

使用Web进行查看：

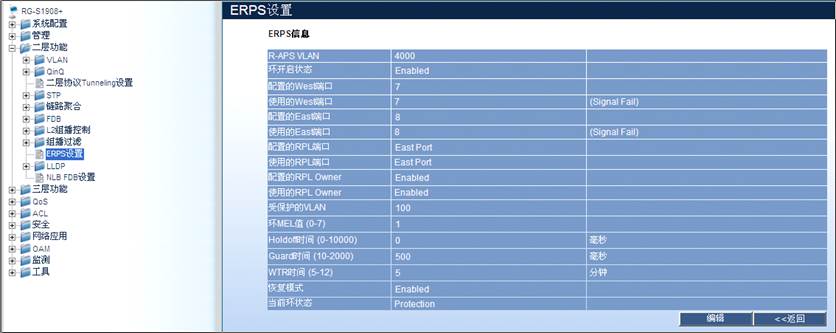

单击“二层功能”>“ERPS设置”，可在右栏查询相关信息。

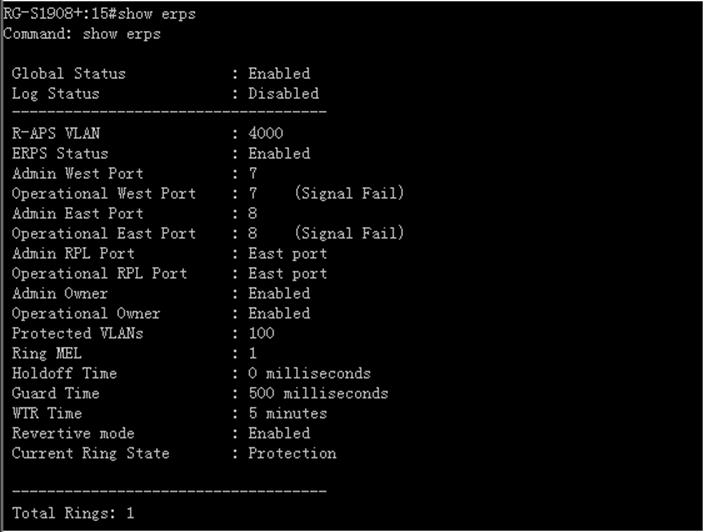

使用CLI进行查看：

输入命令：show erps。
