功能简介：

负载均衡可以将通往相同目的网络的数据流量平衡到多条链路上，以使资源得到合理利用且使响应时间得以加快，并提高链路利用率。

负载的原理：

1、按照权值以会话（session）为单位做负载，不以带宽做负载；

2、据配置比例，找权重最大的，然后分配到该出口，然后该出口权重减1。等都减为0，恢复初始值。 权重相同情况下，从上往下匹配，先从配置的第一个出口走。

3、如果会话（session）不超时，后续的流量还会用之前的接口，如果session超时了，就重新分配；

一、组网要求

某企业的内部网络通过两家网络服务提供商接入互联网。由于网络服务提供商A的带宽和服务质量优于提供商B，管理员将提供商A的权重设置为7（70%会话），将提供商B的权重设置为3（30%会话），可以适当地分配流量。同时，管理员也希望第二代IDP对通往两家网络服务提供商的链路进行探测，以保证在一条链路出 现故障的情况下，流量仍然能够通过另一条链路转发。

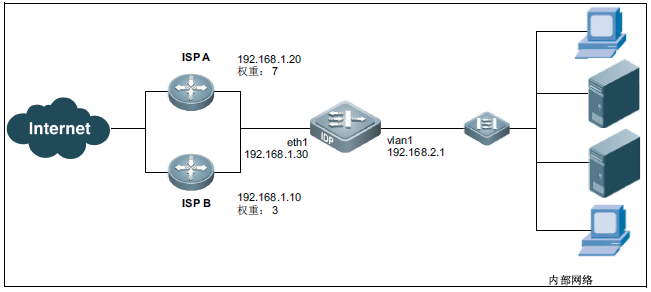

二、组网拓扑

三、配置要点

步骤1：在缺省路由表里创建缺省路由

步骤2：下一条网关选择负载均衡，配置负载均衡下一跳网关和探测。

注意：

1、管理员最多可以为一条路由配置8 条负载均衡策略。

2、配置负载均衡时，可以选择性地设置链路探测，即通过探测目的IP 地址来判断自身与下一跳路由设备之间的链路是否畅通；

3、负载均衡允许设置多个出口接口和/ 或网关，属于同一个会话的所有数据包都通过同一个接口路由出去；

4、权重是下一跳路由设备所能分到的会话比例。权重越大，路由设备所获得的会话就越多。

四、配置步骤

注意：IDP （第二代） 周期性地向下一跳设备发送探测包。以下情况视为链路不通：1、探测连续失败的次数达到了最大值，并且在探测周期内仍未得到回复。2、出口接口被禁用或出现故障。

WebUI配置方式

1、选择网络>路由>缺省路由。

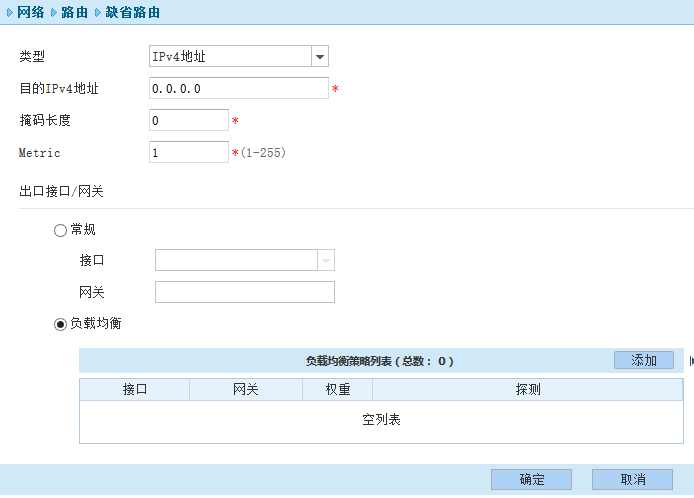

2、点击新建，创建一条IPv4缺省路由。目的IP=0.0.0.0/0；启用负载均衡。

在负载均衡列表中，点击添加，添加以下两条负载均衡策略：

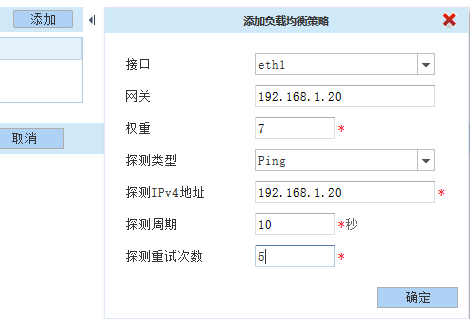

a、负载均衡策略1：

接口：eth1

网关：192.168.1.20

权重：7（说明：权重是下一跳路由设备所能分到的会话比例。权重越大，路由设备所获得的会话就越多。 ）

探测类型：Ping

探测IPv4地址：192.168.1.20

探测周期：10秒

探测重试次数：5

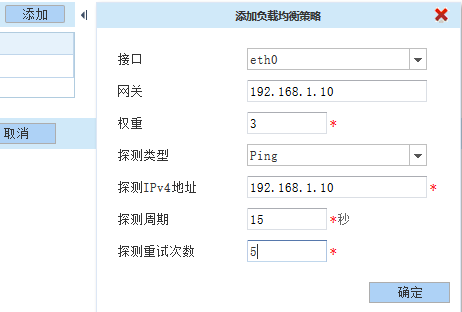

b、负载均衡策略2：

接口：eth0

网关：192.168.1.10

权重：3（说明：权重是下一跳路由设备所能分到的会话比例。权重越大，路由设备所获得的会话就越多。 ）

探测类型：Ping

探测IPv4地址：192.168.1.10

探测周期：15秒

探测重试次数：5

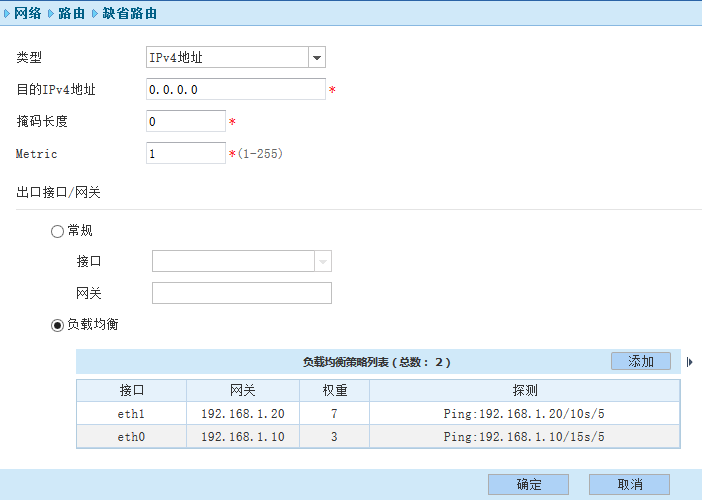

5、点击确定。

6、点击右上角的保存按钮： 。如没有及时保存，将提示“未保存”。

CLI配置方式

RG-IDP@root> configure mode override ------>进入全局配置模式

RG-IDP@root-system] route 0.0.0.0 0.0.0.0 load-balancing interface eth1 gateway 192.168.1.20 7 ip-track ping 192.168.1.20 10 5 1 ------>为目的IP为0.0.0.0/0的缺省路由添加一条负载均衡策略，出口接口eth1+网关192.168.1.20+探测目的IP192.168.1.20

RG-IDP@root-system] route 0.0.0.0 0.0.0.0 load-balancing interface eth0 gateway 192.168.1.10 3 ip-track ping 192.168.1.10 15 5 1 ------>为目的IP为0.0.0.0/0的缺省路由添加另一条负载均衡策略，出口接口eth0+网关192.168.1.10+探测目的IP192.168.1.10

RG-IDP@root-system] exit ------>退出到普通配置模式

RG-IDP@root> save config ------>保存配置

五、验证效果

IDP按照权值以会话（session）为单位做负载；这个案例中两个出口权值相同，所以从内网多次tracert一个公网地址，对比不同时刻的tracert路由路径，可以看出在互联网出口下一条会发生变化，有时候走ISPA，有时候走ISPB。
