1、IBGP基础配置

应用场景：

BGP这样的外部网关协议主要应用于大型网络中，针对大量的IGP路由进行一个传递，同时可以利用BGP的灵活扩展的一些属性，方便的控制路由选路，主要的一些使用场景有电信运营商，二、三级服务提供商的自建网络，金融行业的省级骨干网，各地市的电子政务外网项目中，这些场景中BGP通常也不是独立部署的，常见的是与MPLS配合，构建BGP+MPLS VPN组网方式。

IBGP是用在相同AS内的设备构建BGP连接时使用的路由协议。

功能简介：

BGP（Border Gateway Protocol）是一种不同自治系统的路由设备之间进行通信的外部网关协议(Exterior Gateway Protocol，EGP)，其主要功能是在不同的自治系统(Autonomous Systems，AS)之间交换网络可达信息，并通过协议自身机制来消除路由环路。BGP 使用TCP协议作为传输协议，通过 TCP 协议的可靠传输机制保证 BGP 的传输可靠性。运行 BGP 协议的 Router称为 BGP Speaker，建立了 BGP 会话连接(BGP Session)的 BGP Speakers 之间被称作对等体(BGP Peers)。

BGP Speaker之间建立对等体的模式有两种：IBGP(Internal BGP)和EBGP(External BGP)。IBGP 是指在相同 AS内建立的 BGP 连接，EBGP是指在不同 AS 之间建立的 BGP连接。二者的作用简而言之就是：EBGP 是完成不同 AS 之间路由信息的交换，IBGP是完成路由信息在本 AS内的过渡。

一、组网需求

1、SW1、R2、SW3 为AS123，SW1---R2 建立IBGP邻居关系，R2-----SW3建立IBGP邻居关系

2、通过IBGP协议把路由通告给邻居

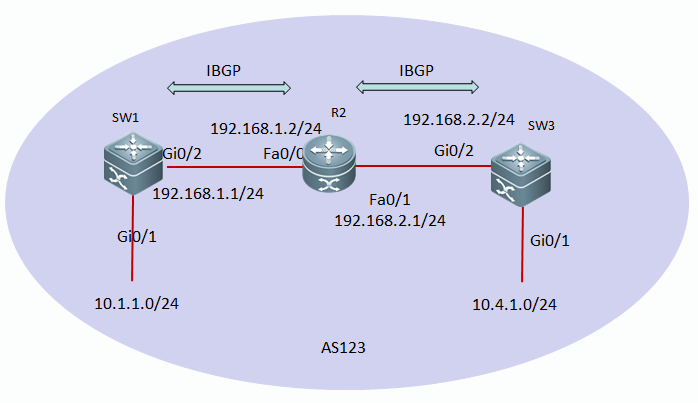

二、组网拓扑

三、配置要点

1、BGP邻居更新源地址的选择

说明：

1）EBGP邻居在AS边界，建议采用直连接口做更新源地址，直连可达，就无需IGP协议再打通更新源地址之间的路由。

2）IBGP邻居在AS内部，建议采用loopback地址做为更新源地址，loopback地址可靠（不会因为物理线路down掉，导致bgp邻居动荡），AS内部一般都有IGP协议打通更新源地址的路由

2、IBGP存在水平分割，从IBGP邻居学习来的路由，不会再传递给其他的IBGP邻居（会传递给EBGP邻居）

四、配置步骤

说明：

按如上拓扑，把设备进行重命名为SW1、R2、SW3，如下配置，按提示符为对应设备的配置

1、全网基本ip地址配置

Ruijie(config)#hostname SW1

SW1(config)#interface gigabitEthernet 0/2

SW1(config-if-GigabitEthernet 0/2)#no switchport

SW1(config-if-GigabitEthernet 0/2)#ip address 192.168.1.1 255.255.255.0

SW1(config-if-GigabitEthernet 0/2)#exit

SW1(config)#interface gigabitEthernet 0/1

SW1(config-if-GigabitEthernet 0/1)#no switchport

SW1(config-if-GigabitEthernet 0/1)#ip address 10.1.1.1 255.255.255.0

SW1(config-if-GigabitEthernet 0/1)#exit

SW1(config)#interface loopback 0 ----->配置loopback 0接口的地址做为bgp的更新源地址

SW1(config-if-Loopback 0)#ip address 1.1.1.1 255.255.255.255

SW1(config-if-Loopback 0)#exit

Ruijie(config)#hostname R2

R2(config)#interface gigabitEthernet 0/2

R2(config-if-FastEthernet 0/0)#ip address 192.168.1.2 255.255.255.0

R2(config-if-FastEthernet 0/0)#exit

R2(config)#interface fastEthernet 0/1

R2(config-if-FastEthernet 0/1)#ip address 192.168.2.1 255.255.255.0

R2(config-if-FastEthernet 0/1)#exit

R2(config)#interface loopback 0

R2(config-if-Loopback 0)#ip address 2.2.2.2 255.255.255.255

R2(config-if-Loopback 0)#exit

Ruijie(config)#hostname SW3

SW3(config)#interface gigabitEthernet 0/1

SW3(config-if-GigabitEthernet 0/1)#no switchport

SW3(config-if-GigabitEthernet 0/1)#ip address 10.4.1.1 255.255.255.0

SW3(config-if-GigabitEthernet 0/1)#exit

SW3(config)#interface gigabitEthernet 0/2

SW3(config-if-GigabitEthernet 0/2)#no switchport

SW3(config-if-GigabitEthernet 0/2)#ip address 192.168.2.2 255.255.255.0

SW3(config-if-GigabitEthernet 0/2)#exit

SW3(config)#interface loopback 0

SW3(config-if-Loopback 0)#ip address 3.3.3.3 255.255.255.255

SW3(config-if-Loopback 0)#exit

2、全网路由启用ospf，并把对应接口通告到ospf进程，使全网的loopback接口可达

SW1(config)#router ospf 1

SW1(config-router)#network 192.168.1.1 0.0.0.0 area 0

SW1(config-router)#network 1.1.1.1 0.0.0.0 area 0

SW1(config-router)#exit

R2(config)#router ospf 1

R2(config-router)#network 192.168.1.2 0.0.0.0 area 0

R2(config-router)#network 192.168.2.1 0.0.0.0 area 0

R2(config-router)#network 2.2.2.2 0.0.0.0 area 0

R2(config-router)#exit

SW3(config)#router ospf 1

SW3(config-router)#network 192.168.2.2 0.0.0.0 area 0

SW3(config-router)#network 3.3.3.3 0.0.0.0 area 0

SW3(config-router)#exit

3、配置IBGP邻居

注意：

1）若bgp邻居的AS号与自己的AS号一致，建立的是IBGP邻居关系，若bgp邻居的AS号与自己的AS号不一致，建立的是EBGP邻居关系。

SW1(config)#router bgp 123 ----->启用bgp进程，AS号为123

SW1(config-router)#neighbor 2.2.2.2 remote-as 123 ----->指定BGP邻居地址及邻居的AS号

SW1(config-router)#neighbor 2.2.2.2 update-source loopback 0 ----->配置BGP的更新源地址

SW1(config-router)#exit

R2(config)#router bgp 123

R2(config-router)#neighbor 1.1.1.1 remote-as 123

R2(config-router)#neighbor 1.1.1.1 update-source loopback 0

R2(config-router)#neighbor 3.3.3.3 remote-as 123

R2(config-router)#neighbor 3.3.3.3 update-source loopback 0

R2(config-router)#exit

SW3(config)#router bgp 123

SW3(config-router)#neighbor 2.2.2.2 remote-as 123

SW3(config-router)#neighbor 2.2.2.2 update-source loopback 0

SW3(config-router)#exit

4、将路由通告进BGP

注意：

1）network命令，在BGP里面是将哪些路由通告到BGP进程，并非对哪些接口启用BGP协议（与rip和ospf含义是不一样），network命令通告的路由，必须本地show ip route有这条路由，且掩码与mask参数的掩码一致，才能通告到BGP进程。

SW1(config)#router bgp 123

SW1(config-router)#network 10.1.1.0 mask 255.255.255.0

SW1(config-router)#exit

SW3(config)#router bgp 123

SW3(config-router)#network 10.4.1.0 mask 255.255.255.0

SW3(config-router)#exit

五、配置验证

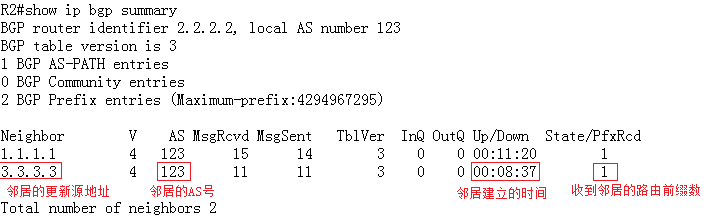

1、查看路由器之间是否建立bgp邻居关系，及邻居状态。若邻居关系可以正常建立，且状态为Established，则ibgp运行正常。

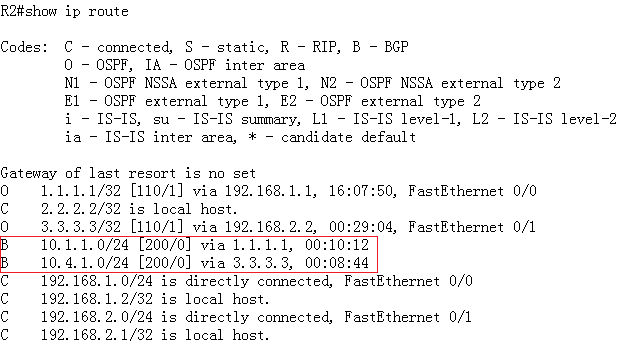

2、查看ibgp邻居路由器的路由，若能学习到对方通告的路由，则ibgp配置正确。
