一、模块介绍

      收发器SFP（Small Form-Factor Pluggable）模块，包含SFP光模块和SFP电口模块2种形式。SFP双纤双向光模块如图1?1所示、SFP单纤双向（BIDI）光模块如图1?2所示、SFP电口模块如图1?3所示。SFP单纤双向（BIDI）光模块发送和接收两个方向使用不同的中心波长，从而实现光信号在同一根光纤内的双向传输。SFP模块是一种支持热插拔的输入/输出设备，该设备插入到以太网端口内，负责将端口与光纤网络连接在一起。SFP模块可简单描述成千兆位接口转换器（GBIC）的一种小尺寸形式，也可称为MiNi-GBIC模块。但是除了千兆位以太网端口应用外，SFP还提供了百兆位以太网端口、STM-1的SDH接口转换器等应用。1000Base-T SFP可以利用现有的铜线基础设施实现高端工作站以及配线室之间的全双工千兆位连接。

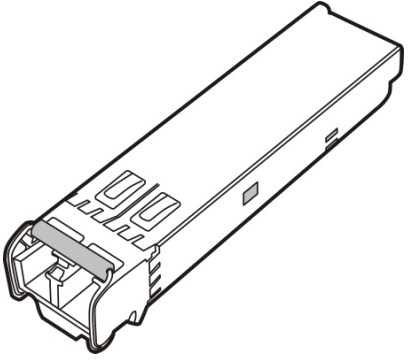

图1-1 ：SFP双纤光模块外观示意图

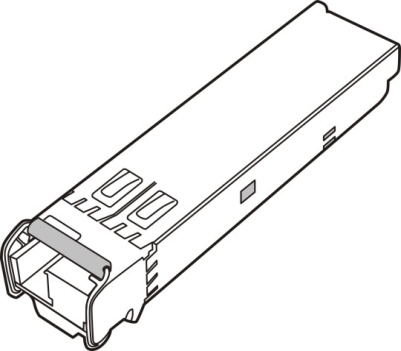

图1-2：SFP单纤双向光模块外观示意图

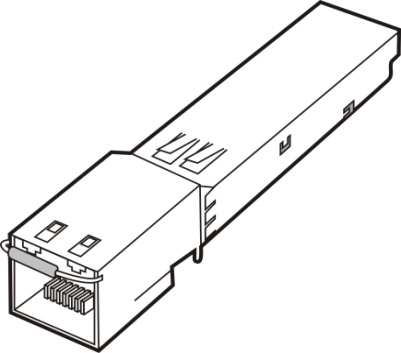

图1-3：SFP电口模块外观示意图



& 外观示意图仅供参考，不同型号的模块外观以实物为准。

二、基础概念

1、波长：波长指光信号传输所使用的光波段。目前常用SFP的光模块的中心波长主要有三种：850nm、1310nm 以及1550nm 波段。850nm 波段：多用于短距离传输；1310nm 和1550nm 波段：多用于中长距离传输。

2、光纤类型：按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。

MMF（Multi Mode Fiber，多模光纤），纤芯较粗，可传多种模式的光。但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。多模光纤的传输距离还与其传输速率、芯径、模式带宽相关。

SMF（Single Mode Fiber，单模光纤)，纤芯较细，只能传一种模式的光。因此，其模间色散很小，适用于远程通讯。

3、连接器类型：光纤通过光纤连接器连接，形成光纤跳线。光纤跳线通过光纤连接器与光模块连接在一起，从而实现了光通道间的可拆式连接，使光系统的调测与维护更为方便。光纤连接器的种类很多，常见的LC（Lucent Connector）型光纤连接器外观如下图所示：

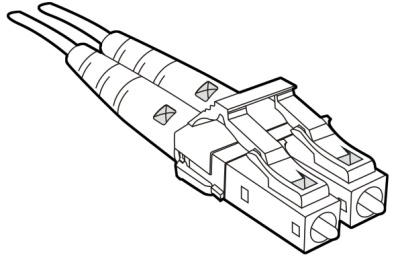

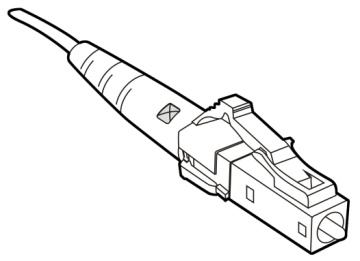

图 1?4 单芯LC连接器外观示意图                                                         图1?5 双芯LC连接器外观示意图



4、DDM检测功能：DDM模块即数字诊断 （Digital Diagnostic Monitor）模块。在光模块上已广泛运用，可以动态的检测模块的温度、发送光强、接收光强、电压、激光器偏置电流。支持DDM信息显示的主机系统，可以通过命令获取出模块的各个监控量。

5、发送光强：发送光强指光模块发送端光源的输出光功率，单位：dBm。

6、接收光强：接收光强指光模块接收端接收到的光源输入功率，单位：dBm。模块实际接收光强若小于指标最小值，模块可能出现连接失败或大量丢帧；模块实际接收光强若大于指标最大值，模块可能因此损坏。
