运行模式下升级说明：

1、为解决软件缺陷或获取新功能，在设备运行情况下，对交换机软件版本进行升级。

2、11x交换机推荐使用U盘升级，因为安装包容量较大，其他方式较慢。使用U盘升级方便、快速。

3、CM管理板容量如果只有512M，机架包只能使用U盘直接升级。

4、CM管理容量如果有1G，除了能使用U盘升级还能使用tftp拷贝到install分区的方式升级，对应盘符可通过dir install：进行查看。

5、CMII管理板容量都比较大，除了能使用U盘升级外还能使用tftp拷贝到data分区的方式升级，对应盘符可通过dir flash：进行查看。

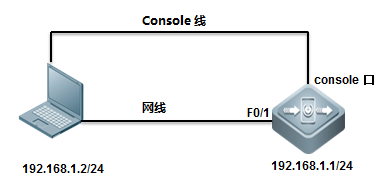

二、组网拓扑

三、配置要点

1、主程序升级需要重启设备，会造成断网，请避开业务高峰期升级。

2、主程序升级有一定风险，请务必保证升级过程中，设备供电稳定，否则可能导致设备boot丢失（此时需要返厂维修）。

3、主程序升级前，请认真阅读版本发行说明及升级指导，同时注意比对下载的升级文件MD5值是否与发行说明提供的一致，避免因升级文件损坏造成升级失败

4、升级一般不会导致配置、日志文件，但是版本跨度较大情况下，设备命令可能存在差异，导致升级后某些命令丢失，故升级前请务必保持配置到本地PC

四、配置步骤

1、设置交换机的管理IP地址

Ruijie>enable ------>进入特权模式

Ruijie#configure terminal ------>进入全局配置模式

Ruijie(config)#interface vlan 1 ------>进入vlan 1接口

Ruijie(config-if)#ip address 192.168.1.1 255.255.255.0 ------>为vlan 1接口上设置管理ip

Ruijie(config-if)#exit ------>退回到全局配置模式

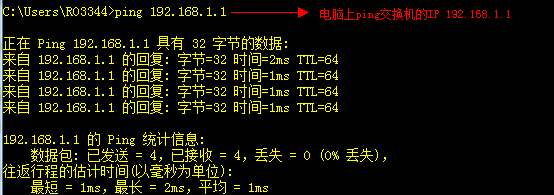

2、设置电脑IP地址，并且确认电脑能ping通交换机，交换机也能ping通电脑

注意：电脑自带的防火墙功能要关闭，并且要退出杀毒软件，否则可能导致无法升级成功

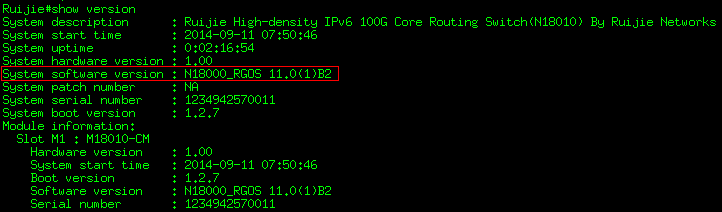

3、确认当前的软件版本信息

4、将携带有安装包的U盘插入设备的USB口中

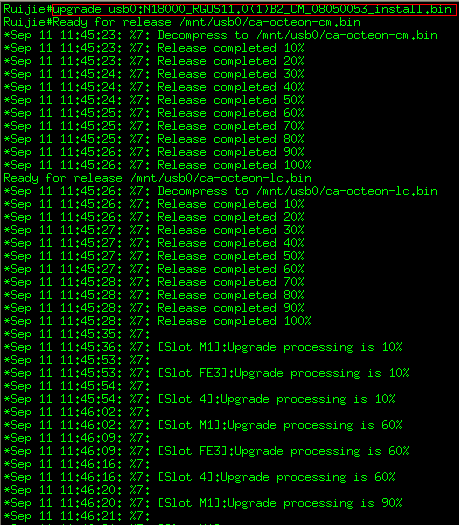

5、登入交换机，在交换机上执行如下命令，设备将自动升级：

Ruijie#upgrade usb0:N18000_RGOS11.0(1)B2_CM_08050053_install.bin ------>usb0与机架包的名字中间不要有空格，即usb0：与N18000中间不要有空格

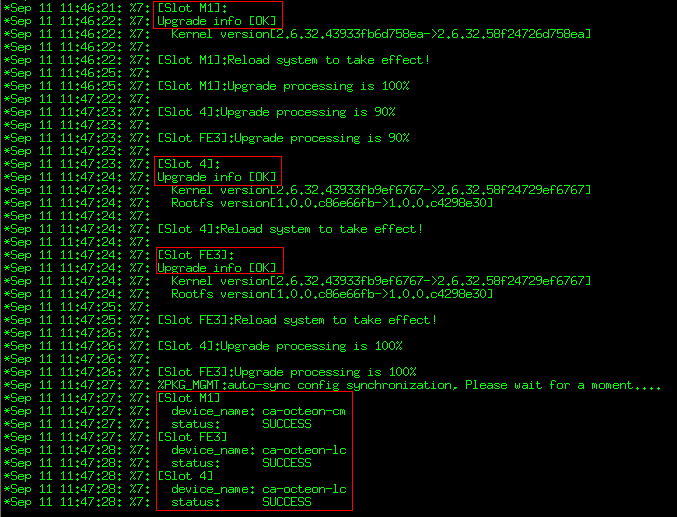

6、如下红框内提示表示升级成功：

7、重启交换机

9、重启后确认交换机是否升级成功

五、功能验证

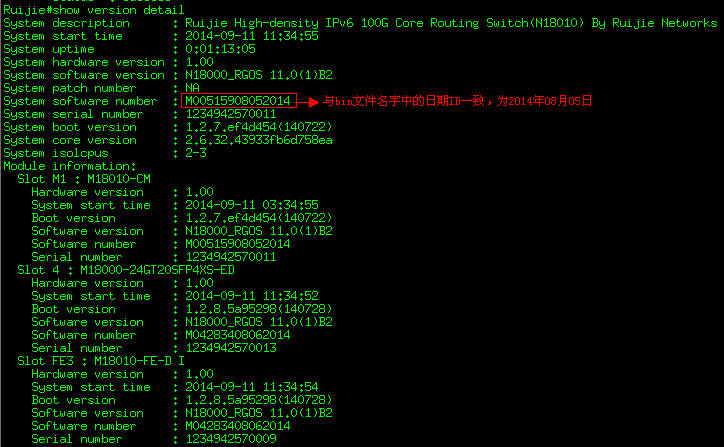

通过show version 确认版本是否为升级后的版本
