路由模式及NAT功能配置

应用场景：

路由模式专门为NAT功能而设计。

功能原理：

简介

· 路由模式指的是防火墙卡内部的报文选路逻辑是路由方式

优点

· 支持高性能NAT

· 不改变原有的路由和拓扑

缺点

· 当前11.0（1b2）版本暂时不支持防攻击和安全域,只能做NAT，其他三层业务仍然是交换机处理

一、组网要求

1、在网络出口位置部署防火墙卡，插在核心交换机的3号槽位，通过防火墙卡区分内外网，外网接口有两个ISP出口；

2、在防火墙上做NAT配置，内网用户通过防火墙NAT上外网；

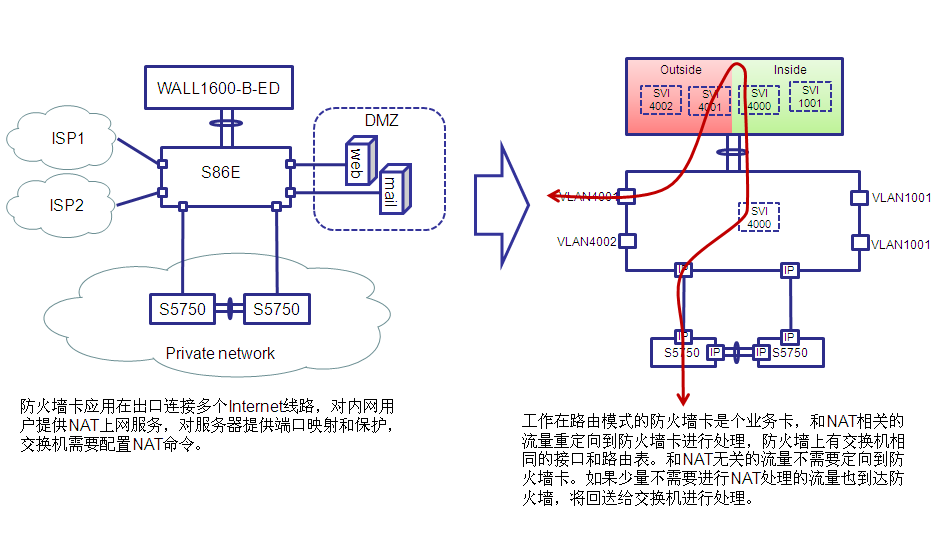

二、组网拓扑

三、配置要点

由于采用统一管理的设计，防火墙全部的配置都是在交换机管理板进行：

· 创建三层接口

· 配置三层接口的NAT inside 和 outside 属性

· 配置NAT转换规则

四、配置步骤

步骤一、配置交换机和防火墙互联的聚合口

交换机与防火墙卡是通过设备内部的5个万兆口互联，在插入防火墙模块后，交换机在FW所在槽位生成7个万兆端口，其中两个是防火墙卡面板的交换机端口，还有5个是交换机和防火墙的内联口，这5个万兆内联口要组成一个聚合口。

在交换机上配置将交换机与防火墙互联的聚合口：

Ruijie>enable ------>进入特权模式

Ruijie#configure terminal ------>进入全局配置模式

Ruijie(config)#firewall-group group-id 1 aggregateport 1 ------>配置5个内联口组成一个聚合口

Ruijie(config)#interface aggregateport 1

Ruijie(config-if-AggregatePort 1)#aggregateport load-balance src-dst-ip ------>均衡方式选择根据源IP和目的IP进行均衡

步骤二、配置交换机接口地址，接口NAT属性、NAT规则。

Ruijie(config)#vlan range 4000-4002

Ruijie(config-vlan-range)#exit

Ruijie(config)#interface Vlan 4000 ------>进入inside 接口

Ruijie(config-if-Vlan 4000)# ip address 10.0.0.1 255.255.255.0 ------>配置接口地址

Ruijie(config-if-Vlan 4000)# ip nat inside ------>配置NAT Inside属性

Ruijie(config-if-Vlan 4000)#interface Vlan 4001 ------>进入outside接口。

Ruijie(config-if-Vlan 4001)# ip address 61.154.22.10 255.255.255.0 ------>为外网SVI接口配置IP地址。这里用的是模拟的IP地址，根据实际情况设置。

Ruijie(config-if-Vlan 4001)# ip nat outside ------>配置NAT Outside属性

Ruijie(config-if-Vlan 4001)#interface Vlan 4002 ------>进入outside接口。

Ruijie(config-if-Vlan 4002)# ip address 218.85.41.10 255.255.255.0 ------>为外网SVI接口配置IP地址。这里用的是模拟的IP地址，根据实际情况设置

Ruijie(config-if-Vlan 4001)# ip nat outside ------>配置NAT Outside接口

Ruijie(config)#ip nat pool global prefix-length 24 ------->配置NAT地址池，地址池命名为global，将公网IP放入地址池进行Overload轮转

Ruijie(config-ipnat-pool)#address 61.154.22.10 61.154.22.30 match interface Vlan 4001

Ruijie(config-ipnat-pool)#address 218.85.41.10 218.85.41.30 match interface Vlan 4002

Ruijie(config)#access-list 1 permit any ------->配置NAT触发规则,确定需要进行内网访问外网的ip范围

Ruijie(config)# ip nat inside source list 1 pool global overload ------->配置内部源地址的动态转换关系

步骤三、配置交换机的路由。

Ruijie(config)#ip route 0.0.0.0 0.0.0.0 Vlan 4001 61.154.22.100 1 ------->配置默认路由指向出口下一跳，且VLAN 4001的管理距离为1，该默认路由更优

Ruijie(config)#ip route 0.0.0.0 0.0.0.0 Vlan 4002 218.85.41.100 2 ------->配置默认路由指向出口下一跳，且VLAN 4002的管理距离为2，该默认路由次优

Ruijie(config)#ip route 59.152.52.0 255.255.255.0 61.154.22.100 ------->配置到ISP1即VLAN4001出口的明细路由，根据实际路由需要进行添加。

...

Ruijie(config)#ip route 210.13.194.0 255.255.255.0 218.85.41.100 ------->配置到ISP2即VLAN4002出口的明细路由，根据实际路由需要进行添加。

....

步骤四、配置交换机的连接ISP的接口。

Ruijie(config)#int gi 2/1 -------->为在核心交换机上连接出口的物理端口配置VLAN属性，ISP1

Ruijie(config-if-GigabitEthernet 8/1)# switchport access vlan 4001

Ruijie(config-if-GigabitEthernet 8/1)# int gi 2/2 -------->为在核心交换机上连接出口的物理端口配置VLAN属性，ISP2

Ruijie(config-if-GigabitEthernet 8/2)# switchport access vlan 4002

Ruijie(config-if-GigabitEthernet 8/2)# exit

在配置protect口前，需要防火墙卡上关掉状态检测，同时放行所有的流量。十分钟过后，重新启用状态检测，并布署访问策略和防攻击策略。不然会导致断流。

五、功能验证

配置完成后，选择一个内网PC，ping外网地址确认是否可以正常通讯。

1. show ip fpm statistics，查看活动的流表数，应大于零

Ruijie#show ip fpm 1 3 statistics ------>设备号1，槽号3

The capacity of the flow table:8000000

Number of active flows: 33

Fpm attribute is fw.

2. show ip nat translation 1 3 ，查看NAT转换的流表，应有对应的NAT转换信息。 ------>设备号1，槽号3
