一、产品介绍：

RG-S5750-H系列交换机是锐捷网络最新推出的高性能、强安全、集成多业务的新一代以太网交换机，该系列交换机采用业界领先硬件架构设计，搭载锐捷网络最新的RGOS11.X模块化操作系统，提供更大的表项规格、更快的硬件处理性能、更便捷的操作使用体验。

RG-S5750-H系列提供灵活的千兆接入及高密度的万兆端口扩展能力，全系列交换机均固化4端口万兆光，采用双扩展槽设计，支持高密、高性能端口上行能力。充分满足用户高密度接入和高性能汇聚的需求。

RG-S5750-H系列交换机以极高的性价比为大型网络汇聚、中小型网络核心、数据中心服务器接入提供了高性能、完善的端到端的服务质量、灵活丰富的安全设置，最大化满足高速、安全、智能的企业网需求。





二、产品型号：



RG-S5750C-48GT4XS-H

RG-S5750C-28SFP4XS-H

RG-S5750C-28GT4XS-H

注：

BOX产品命名规范：

例：

S2900C-24XS-P-E:

S:表示Switch；

2900：表示产品的系列

     （第1个数字主要表示产品的系列，2X系列表示二层交换机，X≤6表示下行百兆，X≥7表示下行千兆；

                                    3X系列表示三层百兆下联交换机，

                                    5X系列表示三层千兆下联交换机，

                                    6X表示数据中心交换机；

       第2个数字表示下联口的档位；

       后2个字母可以按照芯片选型的高低依次提升）；

C：表示产品带扩展槽（若不带C，则表示不带扩展槽）；

24：表示产品固化且同时可用的最大端口数（不含扩展卡的端口数）；

XS：表示上联口的形态（T表示百兆电；GT表示千兆电；F表示千兆光；XS表示万兆光；XT表示万兆电；Q表示40G端口；FC表示FC接口；若有不同种类的上联口，以我们主推的上联口形态表示      ）；

P: 表示普通POE型号（例如：24口，370W），FP表示设备能够POE+满供（例如：24口，720W），HP表示设备POE+在普通POE型号的基础上只能一般POE+供电（例如：24口，180W），若该位置不   带标识则表示非POE型号；

  （F表示千兆光接入的型号，XS表示万兆光接入型号）

E：表示同系列产品的档位（L(lite)表示简化版；S （standard）表示标准版；E(enhance)表示增强版；H(high)



三、产品参数：





产品型号

RG-S5750C-28GT4XS-H

RG-S5750C-48GT4XS-H

RG-S5750C-28SFP4XS-H



基本特性



固定端口

28口10/100/1000M自适应电口，4个复用的SFP接口（SFP为千兆/百兆口），4个1G/10G SFP+光口，2个扩展槽，2个模块化电源插槽

48口10/100/1000M自适应电口，4个1G/10G SFP+光口，2个扩展槽，2个模块化电源插槽

28口SFP接口（SFP为千兆/百兆口），8个复用的10/100/1000M自适应电口，4个1G/10G SFP+光口，2个扩展槽，2个模块化电源插槽



扩展槽

2

扩展模块

M5000H-01QXS

M5000H-04XS，仅适用于RG-S5750C-48GT4XS-H、及RG-S5750C-48GT4XS-HP-H扩展槽1,同时安装此扩展模块后扩展槽2不可使用



管理口

1个MGMT端口、1个Console 端口、1个Mini USB Console口、1个USB端口，符合USB2.0的标准



交换容量

598Gbps





包转发率

222Mpps

252Mpps

222Mpps



产品特性



VLAN

支持4K 802.1Q VLAN

支持Port based VLAN

支持MAC Based VLAN

支持Protocol Based VLAN

支持Private VLAN

支持Voice VLAN

支持Private VLAN

支持IP subnet-based VLAN

支持GVRP

QinQ

支持基本QinQ

支持灵活QinQ

支持N:1 Vlan交换

支持1：1 Vlan交换



链路聚合

支持LACP(802.3ad)



端口镜像

支持多对一镜像

支持一对多镜像

支持基于流的镜像



生成树

支持STP、RSTP、MSTP



DHCP

支持DHCP Server

支持DHCP Client

支持DHCP snooping

支持DHCP Relay

支持IPv6 DHCP snooping

支持IPv6 DHCP Client

支持IPv6 DHCP Relay



IPv6基础协议

IPv6编址、邻居发现协议（ND）、ND-Snooping、ICMPv6、无状态自动配置、Path MTU Discovery



IP路由

支持静态路由

支持RIP，RIPng

支持OSPF，OSPF v3，IS-IS，IS-IS v6

支持BGP，BGP4+

支持等价路由（ECMP）

支持基于包的负载均衡和基于流的负载均衡

支持MCE



组播

支持IGMP v1，v2，v3，IGMP 代理

支持IGMP v1，v2和v3 Snooping

支持IGMP 过滤， IGMP快速离开

支持PIM-DM，PIM-SM，PIM-SSM

支持MLD Snooping，MLD

支持PIM for IPv6

支持MSDP



IPv6隧道

手工隧道、自动隧道、ISATAP、IPv4 over IPv6 、GRE tunnel等隧道技术





ACL&

QoS

ACL

支持灵活多样的硬件ACL：

支持标准IP ACL（基于IP地址的硬件ACL）

支持扩展IP ACL（基于IP地址、TCP/UDP端口号的硬件ACL）

支持MAC扩展ACL（基于源MAC地址、目的MAC地址和可选的以太网类型的硬件ACL）

支持基于时间ACL

支持专家级ACL （可同时基于VLAN号、以太网类型、MAC地址、IP地址、TCP/UDP端口号、协议类型、时间等灵活组合的硬件ACL）

支持ACL80

支持IPv6 ACL



QoS

支持端口流量识别

支持端口流量限速

支持802.1p/DSCP/TOS流量分类

每端口8个优先级队列

支持SP、WRR、DRR、SP+WFQ、 SP+WRR、SP+DRR、RED/WRED队列调度















安全特性

支持IP、MAC、端口三元素绑定

支持IPv6、MAC、端口三元素绑定

过滤非法的MAC地址

支持基于端口和MAC的802.1x

支持MAB

支持Portal 和Portal 2.0认证

支持ARP-Check

支持DAI

支持ARP报文限速

支持防网关ARP欺骗

支持广播风暴抑制

管理员分级管理和口令保护

支持Radius 和 TACAS+

设备登陆管理的AAA安全认证（IPv4/IPv6）

支持SSH 和 SSH V2.0

支持BPDU Guard

支持IP SOURCE GUARD

支持CPP、NFPP

支持端口保护

管理特性

SNMPv1/v2c/v3、CLI(Telnet/Console)、RMON(1,2,4,9)、SSH、Syslog、NTP/SNTP、SNMP over IPv6、IPv6 MIB support for SNMP 、SSHv6、Telnet v6、FTP/TFTP v6、DNS v6、NTP for v6、Traceroute v6



高可靠性

支持VSU（虚拟化技术，将多台设备虚拟成1台）、支持GR for RIP/OSPF/BGP等路由协议、支持BFD检测、支持ERPS（G.8032）、支持REUP双链路快速切换技术、支持RLDP单向链路检测技术、支持电源1+1冗余备份、电源模块支持热插拔功能



EEE

支持EEE(802.3az)





物理特性



尺寸（长×宽×高）

440*280*44（mm）

440*300*44（mm）

440*300*44（mm）



电源

交流（AC）输入：

额定电压范围：100V-240V

最大电压范围：90V~264V

频率：50/60Hz

风扇

支持风扇调速及风扇故障告警功能



温度告警

支持温度告警功能



温度

工作温度：0℃~50℃       存储温度：-40℃~70℃





湿度

工作湿度：10%~90%RH    存储湿度：5%~90%RH

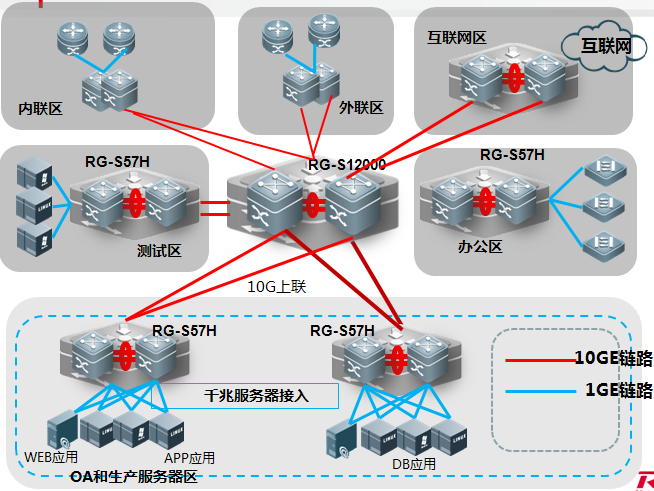

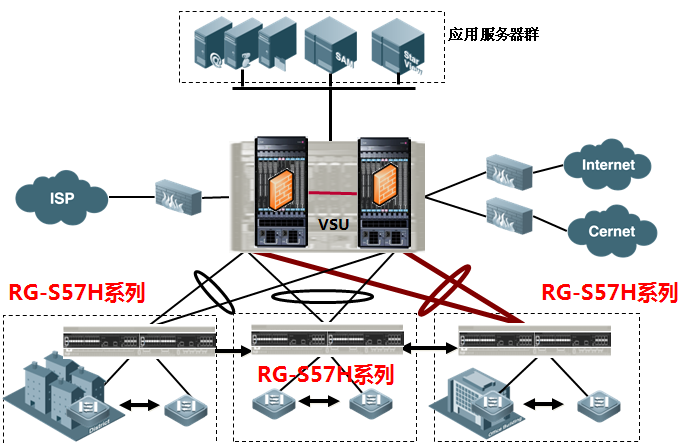

四、典型组网环境:



万兆骨干校园网

           万兆骨干校园网





大型数据中心千+万TOR接入

           大型数据中心千+万TOR接入







五、板卡及其他组件:



1、光模块配置信息

型号

描述

RG-S5750C-28GT4XS-H

28口10/100/1000M自适应电口，4个复用的SFP接口（SFP为千兆/百兆口），4个1G/10G SFP+光口，2个扩展槽，2个模块化电源插槽，1个USB 2.0接口，1个Mini-usb console口，1个通用console口。

RG-S5750C-48GT4XS-H

48口10/100/1000M自适应电口，4个1G/10G SFP+光口，2个扩展槽，2个模块化电源插槽，1个USB 2.0接口，1个Mini-usb console口，1个通用console口。

RG-S5750C-28SFP4XS-H

28口SFP接口（SFP为千兆/百兆口），8个复用的10/100/1000M自适应电口，4个1G/10G SFP+光口，2个扩展槽，2个模块化电源插槽，1个USB 2.0接口，1个Mini-usb console口，1个通用console口。

RG-PA70I

交换机交流电源模块

M5000H-04XS

4口万兆SFP+模块卡

M5000E-01 QXS

1个21G SFP Plus模块卡

FE-SFP-LH15-SM1310

100M单模接口模块（15公里）

FE-SFP-LX-MM1310

100M多模接口模块（2公里）

Mini-GBIC-SX

单口1000BASE-SX mini GBIC转换模块（LC接口）

Mini-GBIC-LX

单口1000BASE-LX mini GBIC转换模块（LC接口）

Mini-GBIC-LH

单口1000BASE-LH mini GBIC转换模块（LC接口），40km

Mini-GBIC-ZX50

单口1000BASE-ZX mini GBIC转换模块（LC接口），50km

Mini-GBIC-ZX80

单口1000BASE-ZX mini GBIC转换模块（LC接口），80km

Mini-GBIC-ZX100

单口1000BASE-ZX mini GBIC转换模块（LC接口），100km

XG-SFP-SR-MM850

万兆SR光模块（300米），适用SFP+接口

XG-SFP-LR-SM1310

万兆LR光模块（10公里），适用SFP+接口

XG-SFP-ER-SM1550

万兆LC接口模块（40公里），适用于SFP+接口

XG-SFP-CU1M

SFP+电缆1米，包含一根线缆+两个模块

XG-SFP-CU3M

SFP+电缆3米，包含一根线缆+两个模块

CAB-RPS-1.5M

1.5米长冗余电源线缆

(*)后续支持
