产品介绍
一、 产品介绍
RG-S7800C系列交换机定位于中小企业核心网络，产品软件为最新的11.X软件架构架构，产品硬件转发架构与S12000系列交换机相同，采用CROSSBAR架构，故管理引擎位于机箱的中部。当RG-S7800C系列交换机提供S7808C一种形态，支持管理板、电源冗余备份。与其它产品不同，S7808C配套独立的POE插槽框M78-PSE。若客户需POE供电，需配套使用独立M78-PSE及POE电源。
二、 产品型号

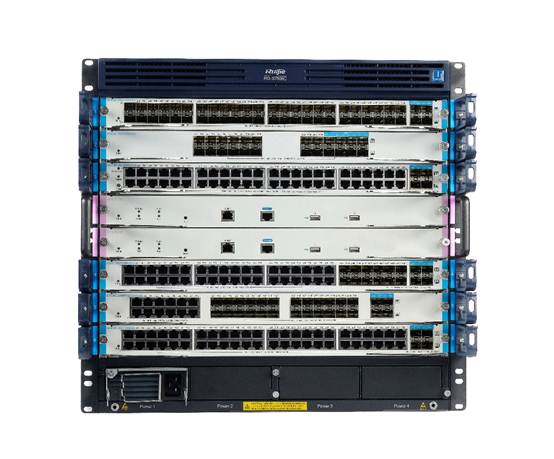

图1 RG-S7808C交换机外观示意图
三、 产品参数
|
产品型号 |
RG-S7808C |
|
模块插槽 |
2个管理模块槽位+6个业务模块槽位 |
|
管理引擎模块 |
M7800C-CM |
|
管理冗余 |
支持 |
|
业务模块 |
M7800C-16SFP8XS-EA M7800C-24SFP/12GT4XS-EA M7800C-36GT12SFP4XS-EA M7800C-48GT4XS-EA M7800C-48GT4XS-P-EA M7800C-48SFP4XS-EA |
|
热插拔 |
支持 |
|
电源模块 |
RG-PA600I-F：
90-180V~ 功率：600W；180-264V~ 功率：600W RG-PA1600I-F：
90-180V~ 功率：1200W；180-264V~ 功率：1600W RG-PA3000I-PL：90-176V~
功率：1200W；176-210V~ 功率：2500W；210-264V~ 功率：3000W RG-PA1600I-PL：90-176V~ 功率：1200W；176-264V~ 功率：1600W RG-PA800IF：90-176V~ 功率：400W；176-264V~ 功率：800W |
|
电源冗余 |
支持（必须为相同型号的电源模块） |
|
风扇模块 |
M08-FAN |
|
EMC |
符合GB9254-2008CLASS
A |
|
安规 |
符合GB4943-2011 |
|
海拔高度 |
长期工作海拔高度：50℃@3000m，大于3000m，小于4000m，每升高200m温度下降1℃，即1℃/200m的降额。 工作海拔高度：最大4000m 存储海拔高度：最大4000m |
|
工作温度 |
0 to 50°C |
|
存储温度 |
-40 to 70°C |
|
工作湿度 |
10% 到
90% RH（无冷凝） |
|
MTBF |
216K（小时） |
|
噪声 |
35摄氏度环境，设备噪音值55.9dB 50摄氏度环境，设备噪音值73.4dB |
|
重量 |
净重约35.6KG |
|
外形尺寸 |
机箱不含走线架： 442 x 465 x 441.7（W * D *
H，mm），10U |
四、板卡及其它组件
1、管理引擎
|
型号 |
描述 |
|
RG-S7800E系列主机箱及主控引擎 |
|
|
M7800C-CM |
RG-S7800C系列交换机管理引擎模块 |
2、电源配件
|
型号 |
描述 |
|
M78-PSE |
S7800C系列POE电源插槽模块 |
|
RG-PA3000I-PL |
S7800C系列3000W POE电源模块，与M78-PSE配套使用，标配16A电源线 |
|
RG-PA1600I-PL |
S7800C系列1600W POE电源模块，与M78-PSE配套使用，标配16A电源线 |
|
RG-PA1600I-F |
S7800C系列1600W电源模块，普通业务线卡供电，机箱前插，标配16A电源线 |
|
RG-PA600I-F |
S7800C系列600W电源模块，普通业务线卡供电，机箱前插，标配10A电源线 |
3、主机线卡
|
型号 |
描述 |
|
M7800C-16SFP8XS-EA |
16个千兆光口，8个万兆光口 |
|
M7800C-24SFP/12GT4XS-EA |
24个千兆光口与12个千兆电口光电复用，4个万兆光口 |
|
M7800C-36GT12SFP4XS-EA |
36个千兆电口。12个千兆光口，4个万兆光口 |
|
M7800C-48GT4XS-EA |
48个千兆电口，4个万兆光口 |
|
M7800C-48GT4XS-P-EA |
48个千兆POE电口，4个万兆光口 |
|
M7800C-48SFP4XS-EA |
48个千兆光口，4个万兆光口 |
4、风扇
|
型号 |
描述 |
|
M08-FAN |
业务模块和管理模块对应的风扇，每个M08-FAN风扇盘由2个风扇单元和1块风扇监控板组 |
四、 产品差异(主要S78C与S78E对比)
1、 硬件架构差异
S7808C架构同S12000、S8600产品均是CROSSBAR，S7800E系列为MESH架构
2、 软件功能差异
不支持功能：S78C系列产品不支持IPFIX、DCE、MPLS（后续版本可以支持）相关功能；S78E均支持。
新增的功能：S78C系列产品支持双MGMT管理（指MGMT在两个不同机箱上的情况）；S78E不支持。
3、POE功能差异
|
功能 |
S78C系列产品 |
S78E产品 |
|
默认功率管理模式 |
节能模式 |
自动模式 |
|
LLDP支持 |
仅节能模式支持 |
仅自动模式支持 |
|
静态模式功率管理支持 |
不支持 |
支持 |
|
节能模式下的保留功率管理 |
不支持 |
支持 |
|
自动模式下的过载功率差异 |
达不到PD class分级功率的1.1倍，略超过分级功率则视为过载 |
默认软件过载功率为PD class分级功率的1.1倍，持续超过软件过载功率1.1倍10s时，端口被软件下电 |
