一、产品介绍
锐捷网络RG-S8600E系列交换机是锐捷网络面向云架构网络设计的核心交换机，是业界支持 云数据中心特性和云园区网特性，实现云架构网络融合、虚拟化、灵活部署的新一代云架构网络核心交换机。
根据云计算“强云端轻终端”的特点，锐捷网络创新性的提出“网络云模式”：设计强核心 （统一网关、认证、多业务）、轻接入的理念，将包含云数据中心和云园区网在内的业务管道云
化，真正在业务和最终用户之间打通云管道，让网络资源池化、按需分配、灵活扩展。
锐捷网络RG-S8600E系列有三种型号，分别为RG-S8610E，RG-S8607E，RG-S8605E。整机最高支持96个40GE或者384个10GE全线速接口。
锐捷网络RG-S8600E系列可以根据业务需要部署在数据中心、城域网、园区网或数据中心与园区网融合的场景。
二、产品型号

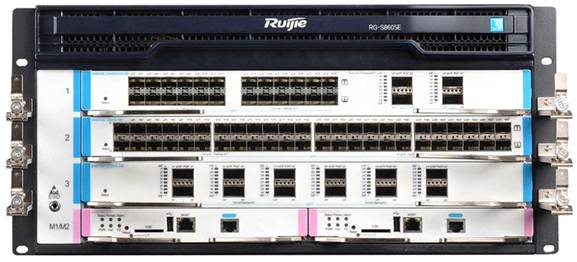

图1 RG-S8610E

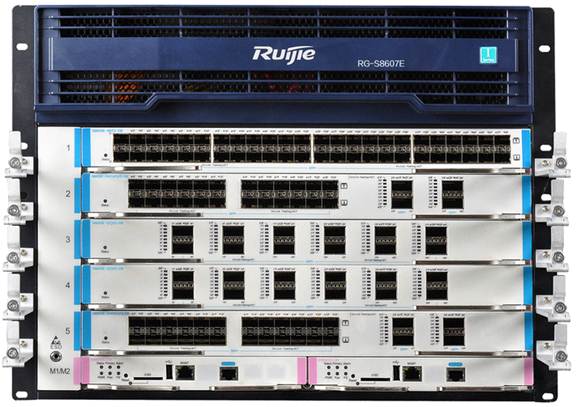

图2 RG-S8607E

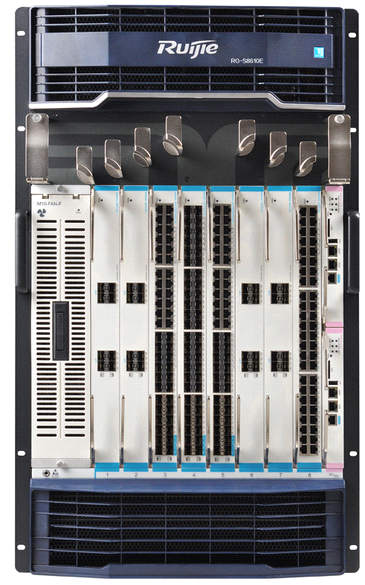

图3 RG-S8605E
三、产品参数
|
技术参数 |
参数描述 |
||
|
产品型号 |
RG-S8605E |
RG-S8607E |
RG-S8610E |
|
模块插槽 |
5个（2个用于管理引擎模块） |
7个（2个用于管理引擎模块） |
10个（2个用于管理引擎模块） |
|
交换容量 |
6Tbps/12Tbps |
10Tbps/20Tbps |
16Tbps/32Tbps |
|
包转发速率 |
2,160Mpps/4320Mpps |
3,600Mpps/7200Mpps |
5,760Mpps/11,520Mpps |
|
数据中心融合网络特性 |
支持增强以太网特性（DCB）： 802.1Qbb: Priority-based Flow Control (PFC) ，基于优先级的流控。 802.1Qaz: Enhanced Transmission Selection (ETS and DCBX)，增强传输选择 802.1Qau: Congestion Notification (CN/QCN)，拥塞通告 支持统一交换特性：FCoE（Fibre Channel over Ethernet） |
||
|
设备虚拟化 |
支持VSU3.0(Virtual Switch Unit,虚拟交换单元) 支持VSD(Virtual Switch Device,虚拟交换设备) |
||
|
网络虚拟化 |
支持TRILL 透明交换网络 支持L2GRE |
||
|
边缘虚拟交换 |
支持VEPA（虚拟以太网端口聚合） 支持虚拟机策略自动迁移 |
||
|
SDN |
支持OpenFlow 1.3 |
||
|
L2 特性 |
支持Jumbo Frame 支持802.1Q 支持STP、RSTP、MSTP 支持Super VLAN 支持GVRP 支持QinQ、灵活QinQ 支持LLDP |
||
|
IPv4 特性 |
支持静态路由、RIP、OSPF、IS-IS、BGP4 支持VRRP 支持等价路由 支持策略路由 支持GRE隧道 |
||
|
IPv6 特性 |
支持静态路由OSPFv3、BGP4+、IS-ISv6、MLDv1/v2 支持VRRPv3 支持等价路由 支持策略路由 支持手工隧道、自动隧道、ISATAP隧道、支持GRE隧道等 |
||
|
组播 |
支持IGMP v1,v2,v3 支持IGMP Snooping 支持IGMP Proxy 支持PIM-DM、PIM-SM、PIM-SSM等组播路由协议 支持MLD 支持组播静态路由 |
||
|
MPLS |
支持MPLS转发 支持MPLS VPN/VPLS 支持VPWS |
||
|
ACL |
支持标准、扩展、专家级ACL 支持ACL 80 支持IPv6 ACL |
||
|
QOS |
支持802.1p 支持SP、WRR、DRR、SP+WRR、SP+DRR等队列调度机制 支持RED/WRED 支持基于出端口/入端口的限速 支持HQoS |
||
|
可靠性 |
独立的交换网板与独立的主控板设计，实现转发与控制平面完全分离 主控板支持1+1冗余备份 交换网板支持N+1冗余备份 电源、风扇支持N+M冗余备份 背板无源设计，避免单点故障 各组件支持热插拔 支持热补丁功能，可在线进行补丁升级 支持ISSU 支持GR for OSPF/IS-IS/BGP 支持BFD for VRRP/OSPF/BGP4/ISIS/ISISv6/MPLS/静态路由等 |
||
|
安全性 |
支持NFPP（基础安全保护策略） 支持CPP（CPU保护） 支持DAI，端口安全，IP Source Guard 支持802.1x 支持Portal认证、支持RADIUS和TACACS+用户登录认证 支持uRPF 支持登录认证、口令安全 支持支持未知组播不送CPU、支持未知单播抑制 支持SSHv2，为用户登录提供安全加密通道 |
||
|
管理性 |
支持Console/AUX Modem/Telnet/SSH2.0 命令行配置 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2c/V3 支持RMON 支持NTP时钟 支持故障后报警和自恢复 支持系统工作日志 支持IPFIX流量分析 |
||
|
尺寸（宽x深x高）(mm) |
442 x 595 x 219.5(5U) |
442 x 595 x 352.8(8U) |
442 x 821 x 797.3(18U) |
|
电源 |
RG-PA1600I：90-180V~1200W；180-264V~ 1600W RG-PA600I：90-180V~ 600W；180-264V~ 600W RG-PD1600I：-40.5VDC-75VDC ~1400W RG-PD600I：-40.5VDC-75VDC ~600W RG-PA1600I-P：90-180V~1200W；180-264V~ 1600W |
||
|
MTBF |
> 200,000 hours |
||
|
温度 |
工作温度：0℃ 到 50℃ 存储温度：-40℃ 到 70℃ |
||
|
湿度 |
工作湿度：10% 到 90% RH（无冷凝） 存储湿度：5% 到 95% RH |
||
|
工作高度/海拔 |
-500~5000M |
||
四、典型组网环境
大型园区网核心或汇聚解决方案

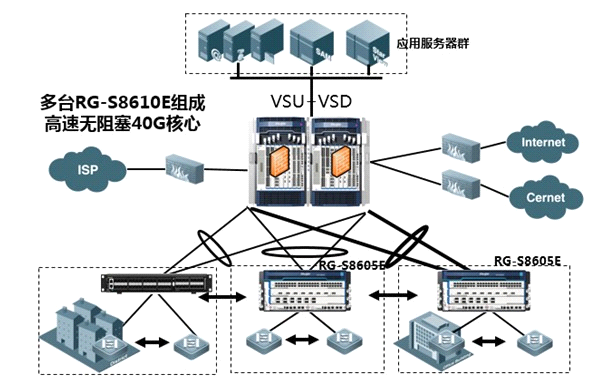

图4 大型园区网核心或汇聚解决方案
中小型网络核心解决方案

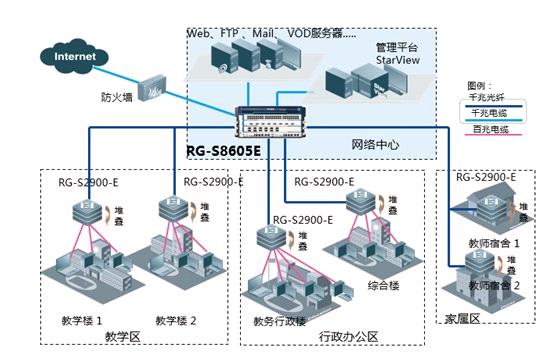

图5 中小型网络核心解决方案
数据中心核心解决方案

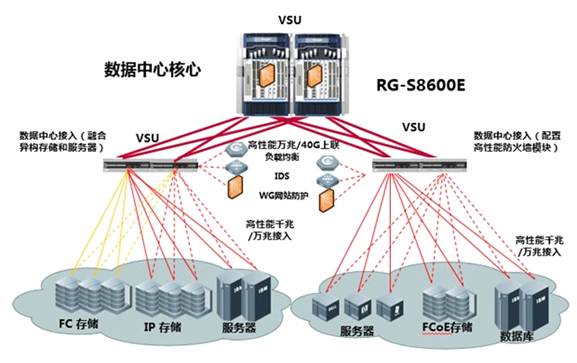

图6 数据中心核心解决方案
园区网&数据中心网络核心解决方案

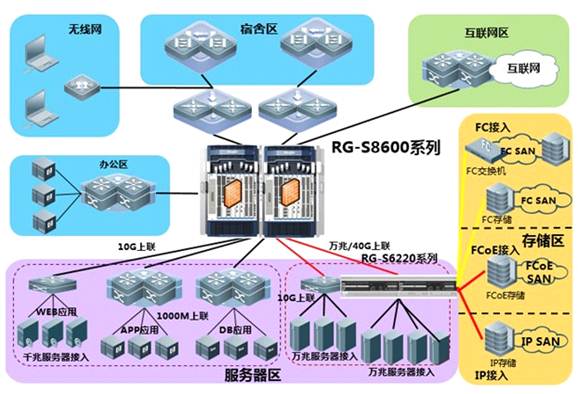

图7 园区网&数据中心网络核心解决方案
五、板卡及其他组件
1、主机箱及主控引擎
根据产品具体型号选择需配置的主机箱及主控引擎。
|
型号 |
描述 |
|
RG-S8600E系列主机箱及主控引擎 |
|
|
S8610E-Iseries |
10槽机箱（未配置电源），配置风扇 |
|
S8607E-Iseries |
7槽机箱（未配置电源），配置风扇 |
|
S8605E-Iseries |
5槽机箱（未配置电源），配置风扇 |
|
M8600E-CM |
S8600E系列主控引擎 |
2、电源配置
至少选择一个电源，最多可选择N+1电源冗余，请根据设备供电需求选择电源模块。
|
型号 |
描述 |
|
RG-PA600I |
S8600E系列通用电源模块（可以冗余，交流，600W） |
|
RG-PD600I |
S8600E系列通用电源模块（可以冗余，直流，600W） |
|
RG-PA1600I |
S8600E系列通用电源模块（可以冗余，交流，1600W） |
|
RG-PD1600I |
S8600E系列通用电源模块（可以冗余，直流，1400W） |
|
RG-PA1600I-P |
S8600E系列通用POE电源模块（可以冗余，交流，1600W） |
3、交换网板
至少选择一块交换网板，为了保证网板的冗余，建议至少选择两块。
|
型号 |
描述 |
|
M8610-FE-D I |
S8610E交换网版I |
4、主机线卡
根据具体情况选择主机线卡。
|
型号 |
描述 |
|
商业级线卡 |
|
|
M8600E-44SFP4XS-ED |
44端口千兆以太网光口(SFP,LC)+4端口万兆以太网光接口板
(SFP+,LC) |
|
M8600E-44SFP4XS-EF |
44端口千兆以太网光口(SFP,LC)+4端口万兆以太网光接口板
(SFP+,LC) |
|
M8600E-48GT-ED |
48端口千兆以太网电接口板(RJ45) |
|
M8600E-48GT-EF |
48端口千兆以太网电接口板(RJ45) |
|
M8600E-48GT-P-ED |
48端口千兆POE以太网电接口板(RJ45) |
|
M8600E-
24GT20SFP4XS-ED |
24端口千兆以太网电接口板(RJ45)+20端口千兆以太网光口
(SFP,LC)+4端口万兆以太网光口(SFP+,LC) |
|
M8600E-08XS-ED |
8端口万兆以太网光口(SFP+,LC) |
|
M8600E-08XS-EF |
8端口万兆以太网光口(SFP+,LC) |
|
数据中心级线卡 |
|
|
M8600E-48XS-DB |
48端口万兆以太网光口(SFP+,LC) |
|
M8600E-12QXS-DB |
12端口40G以太网光口(QSFP+,MPO) |
|
M8600E-24XS4QXS-DB |
24端口万兆以太网光口(SFP+,LC)+4端口40G以太网光接口板
(QSFP+,MPO) |
|
安全多业务模块 |
|
|
RG-WALL
1600-B-ED |
防火墙业务模块 |
5、光模块选配信息
|
型号 |
描述 |
|
Mini-GBIC-SX |
1000BASE-SX
mini GBIC转换模块（850nm） |
|
Mini-GBIC-LX |
1000BASE-LX
mini GBIC转换模块（1310nm） |
|
Mini-GBIC-GT |
1000BASE-GT
mini GBIC转换模块 |
|
Mini-GBIC-LH40 |
1000BASE-LH
mini GBIC转换模块（1310nm），40km |
|
Mini-GBIC-ZX50 |
1000BASE-ZX
mini GBIC转换模块（1550nm），50km |
|
Mini-GBIC-ZX80 |
1000BASE-ZX
mini GBIC转换模块（1550nm），80km |
|
Mini-GBIC-ZX100 |
1000BASE-ZX
mini GBIC转换模块（1550nm），100km |
|
XG-SFP-CU1M |
万兆SFP+接口电缆，长度1米，包含一根线缆+两个接口模块 |
|
XG-SFP-CU3M |
万兆SFP+接口电缆，长度3米，包含一根线缆+两个接口模块 |
|
XG-SFP-SR-MM850 |
万兆SR光模块（300米），适用SFP+接口 |
|
XG-SFP-LR-SM1310 |
万兆LR光模块（10公里），适用SFP+接口 |
|
XG-SFP-ER-SM1550 |
万兆ER光模块（40公里），适用SFP+接口 |
|
XG-SFP-ZR-SM1550 |
万兆LC光模块（80公里），适用SFP+接口 |
|
40G-QSFP-STACK3M |
40G 铜缆连接线，适用于QSFP+接口，长度3M |
|
40G-QSFP-SR-MM850 |
40G SR光模块，适用QSFP+接口（配合OM3/OM4型MPO光
纤，8芯/12芯，波长850nm，使用OM3型光纤时传输距离为100 米，使用OM4型光纤时传输距离为150米） |
|
40G-QSFP-LR4-SM1310 |
40G LR单模光模块，适用QSFP+接口，最大传输距离为10km
（需配备LC型光纤，2芯，波长1310nm） |
